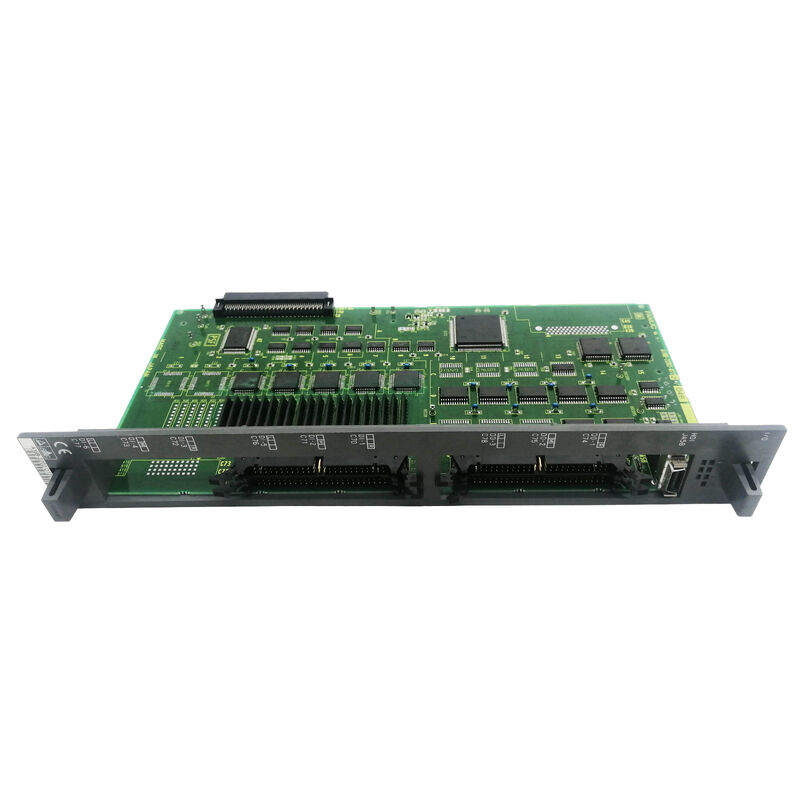

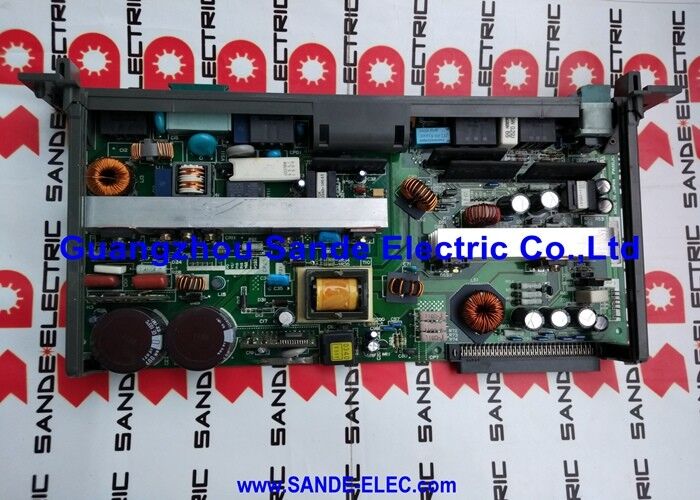

GE Fanuc Alpha サーボアンプマニュアル (B-65165E/02) は A16B-2202-0786 がA06B-6096-H307の配線板であることを確認していますA06B-6096 SVM3 三軸セルボモジュールファミリーの最高電流型.
SVM3 (Servo Module 3-axis) は3つの独立したサーボ軸チャネルを1つのモジュールに統合している.3つの軸は,モジュールハウジング内の共通の電源とDCバスを共有し,3つの独立した単軸ユニットと比較してキャビネットスペースの最大利用.
SVM3-20/20/40は 3つのチャンネルで不対称な電流評価を持っています:
| パラメータ | 価値 |
|---|---|
| 互換性のあるドライブ | A06B-6096-H307 (SVM3-20/20/40) |
| 軸数 | 3 |
| 軸1 ピーク | 20A |
| 軸2 ピーク | 20A |
| 軸3 ピーク | 40A |
| インターフェース | FSSB |
| コントロールカード | A20B-2100-0260 |
| シリーズ | A16B-2202 |
GE Fanuc マニュアル B-65165E/02 は,A06B-6096 SVM3ファミリーとその配線板を完全に確認しています.
| ドライブ モジュール | ワイヤリングボード | 現在の格付け |
|---|---|---|
| A06B-6096-H301 | A16B-2202-0780 について | 12/12/12 |
| A06B-6096-H302 | A16B-2202-0781 | 20月12日 |
| A06B-6096-H303 | A16B-2202-0782 について | 12/20/20 |
| A06B-6096-H304 | A16B-2202-0783 について | 20/20/20 |
| A06B-6096-H305 | A16B-2202-0784 について | 12/12/40 |
| A06B-6096-H306 | A16B-2202-0785 について | 12/20/40 |
| A06B-6096-H307 | A16B-2202-0786 について | 20/20/40 |
A16B-2202-0786は,シリーズ末端の電流総量が最も高い変数で,合計80Aピークを合計した3軸です.
SVM3-20/20/40 配線板の障害:SVM3三軸モジュール付きのFANUC Alpha CNCは,内部駆動障害が発生する.制御カードとIGBTトランジスタを検証した後,A16B-2202-0786配線板が欠陥であると識別される.交換は正常に3軸のサーボ操作を再現します.
3軸セルボモジュールの改修:生産機械のSVM3-20/20/40モジュールは,包括的な計画的なメンテナンスを受けます.A16B-2202-0786配線板は,駆動モジュールの内部PCB更新の一環として交換されます.
Q1:A16B-2202-0786が私のSVM3モジュールの配線板であることをどのように確認できますか?
ドライブモジュールの正面名札から識別します.A06B-6096-H307と表示されている場合,A16B-2202-0786は確認されたワイヤリングボードです.GE Fanuc AlphaのサーボマニュアルB-65165E/02はこれを直接確認します.部品番号を確認するために,インストールされたボードのラベルを読む.
Q2:なぜSVM3-20/20/40は均一な20/20/20または40/40ではなく対称性のない20/20/40の評価を使用するのか?
不対称の電流列は,電源が供給する3つの軸の実際の機械要求に一致する.高電源軸の低仕様と軽度の軸の過仕様を避ける.40Aチャネルは最も高い負荷軸を処理し,20Aチャネルはより軽い軸を効率的に処理するこのバランスの取れたアプローチにより,動力モジュールのコストと熱性能は,特定の機械ツールの軸の要件に最適化されます.
Q3:A16B-2202-0786は隣接するA16B-2202-0785 (SVM3-12/20/40) と交換可能ですか?
A16B-2202-0785はSVM3-12/20/40の配線板で,A16B-2202-0786はSVM3-20/20/40の配線板である. The wiring board's PCB layout reflects the specific transistor module sizes for each axis channel — the 20A Axis 1 channel on the H307 has a different transistor rating than the 12A Axis 1 channel on the H306板は交換できない
Q4:A16B-2202-0786にセルボモジュール内にアクセスする前にどのような安全対策が適用されますか?
電源を切って メイン供給をロックするSVM3-20/20/40 DCバスは,電源を取り除いた後に充電を維持します. モジュール内部にアクセスする前に, DCバスの電圧が30V未満であることを確認します.. A16B-2202-0786 をESD 安全な表面に抗静的腕帯で操作する.
Q5:A16B-2202-0786を交換するには,CNCサーボパラメータの変更が必要ですか?
3つの軸チャネルのサーボパラメータは CNCの メインパラメータメモリに保存されていますCNCは電源開始時にサーボパラメータをダウンロードする.生産に戻る前に,低速で3つの軸のチャネルで正しいサーボ応答を確認します.
