| 起源の場所 | 日本 |
| ブランド名 | FANUC |
| 証明 | CE ROHS |
| モデル番号 | A16B-2202-0773 |

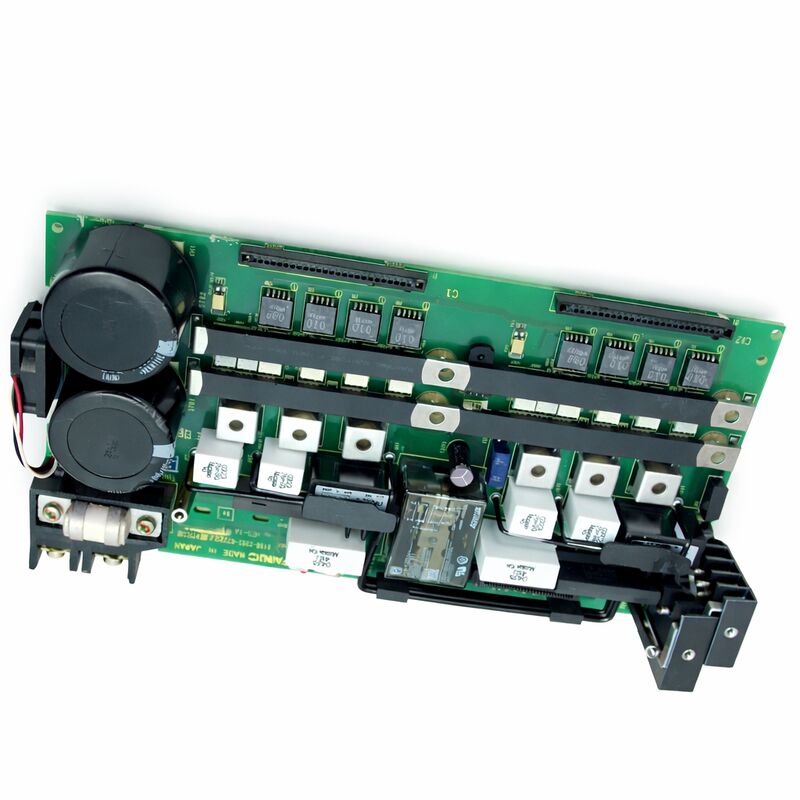

部品番号:A16B-2202-0773 について
製造者:FANUC株式会社 (日本)
製品タイプ:操作者パネル I/O PCB
ボードシリーズ:A16B-2202
互換性のあるシステムFANUCのCNC制御システム
A16B-2202-0773は,FANUCのA16B-2202シリーズのオペレーターパネルI/O印刷回路板である.機械の操作パネルとCNCコントローラとの間の信号インターフェースを処理します 機械操作者が機械を制御するために使用するフロントパネル.
ボタン,スイッチ,回転選択器,操作パネルのインジケーターは このボードが管理する I/O 信号経路を通じて コントローラーに接続されます
A16B-2202シリーズは,複数のFANUC CNCコントローラ世代にわたるオペレーターパネルI/Oボードをカバーしています.
操作パネルから物理入力を翻訳します キーボードの押す,モード選択スイッチ,サイクル開始,フィード保持,緊急停止 デジタル信号にCNCコントローラが操作できる.
パネルの出力指示も動かす ライトで操作者に どのモードが有効か どの機能が有効か 機械の現在の状態を指示します
動作するオペレーターパネル I/O ボードがなければ,CNCはオペレーターコマンドのための信頼できる経路がありません.
直接パラメータ方法によって軸の動きは依然として可能であるかもしれないが,操作パネルを通じて通常の機械操作は不可能である.
このボードは,通常の加工作業の機能要件です.
| パラメータ | 価値 |
|---|---|
| 部分番号 | A16B-2202-0773 について |
| 製造者 | FANUC株式会社 |
| 製品タイプ | 操作者パネル I/O PCB |
| ボードシリーズ | A16B-2202 |
| I/Oタイプ | ソースタイプ (電流沈没信号論理) |
| 互換性のあるシステム | FANUCのCNC制御システム |
| 適用する | 操作パネル ボタン,スイッチ,インディケーターインターフェース |
| 原産地 | 日本 |
| 動作温度 | 0°C 55°C |
| 貯蔵温度 | −20°Cから60°C |
| 湿度 | 75% RH 最大 (不凝縮) |
| 可能な状態 | 新品 / 改装 / 修理 |
機械操作者が"サイクルスタート"を押すとき,物理的なボタンの閉じる状態で電圧または地面信号がケーブルを通って操作者のパネルI/Oボードに伝わります.
この信号をボードの入力回路が読み取り,状態をCNCコントローラのPMC梯子の論理に報告します.
PMCは"サイクル開始"入力を読み,すべての条件が満たされている場合,切断サイクルを開始します.
この経路はパネル上のすべてのボタンとスイッチに存在します. モード選択スイッチ,フードオーバーライドポテンシオメーター,ジョグ方向キー,スピンドル速度オーバーライド,ツール変更のリクエストはそれぞれ,I/OボードがCNCと接点を持つ信号を生成します..
出力側では,ボードは,CNCから命令を受け取る"サイクルアクティブランプを入れ","フィードストップ指示を有効にする"そして対応するパネルライトを動かす.
"ソースタイプ"の指定は,信号論理のコンベンションを記述する.
ソース型I/Oでは,ボードの入力回路がフィールドデバイスから流れている電流を検出する.
これは,2つの一般的な産業用I/Oコンベンションの1つで,パネル配線の構成を決定します.
フィールドデバイスは,ボードの I/O タイプに一致して正しく動作する必要があります.
A16B-2202シリーズは,操作者パネル I/O ボードの多様性をカバーし,それぞれに I/O ポイントの数,信号ロジックタイプ,異なるコントローラープラットフォームの構成にマッチした機能的機能.
シリーズには,さまざまなチャネル数で標準パネルI/Oがカバーされています.104 入力と出力組み合わせ ̇ 探査サイクルのための高速スキップ入力などの特徴を持つ変種を含む.
-0773変数は,このファミリーで特定の位置を占め,特定のI/O数とターゲットシステム構成に適した機能を定義します.
このシリーズの他のオペレーターパネルI/Oボードと同様に, -0773はオペレーターパネルラックにインストールされ,パネルI/Oインターフェイスを通じてCNCコントローラと通信します.
適切な変種を特定することが不可欠です
異なるA16B-2202後尾番号は互換性がない.誤ったボードは,同じ物理サイズとコネクタ配置が異なる信号容量を持つ可能性があります.代替品の供給する前に,常にそのラベルからインストールボードのサフックスを確認.
操作パネル I/O ボードが故障すると,故障は3つのパターンの1つとして発生する.完全なボード故障により,すべてのパネル機能が応答しない.インディケーターは全部消灯か全部点灯.
部分的な故障により,特定のパネル機能が反応せず,他の機能が正常に動作する.これはしばしばボードのI/O配列の特定のセクションまたはボード上の特定の電源レールを指します.
断続的な故障は,パネル機能が時々動作し,他の機能は動作しない場合,パネル自体ではなく,コネクタのコンタクト問題から発生する.
板の端とパネルの端の両方のパネルケーブル接続をチェックしてください.
操作パネルケーブルは,パネルを繰り返し組み立て,取り外すことで接続点に磨きが蓄積されます.
部分的に座っているコネクタや 損傷したコンタクトは 板の故障と同じ症状を生む.
接続が正しければ 欠陥が続くと 板が代替候補となります
Q1:いくつかの特定のパネルキーは応答しなくなった.他のキーは正常に動作している.A16B-2202-0773が問題ですか?
選択鍵の故障は,他の鍵が動作している間に特定の鍵が反応しない場合,ボードの故障を示す可能性がありますが,パネルキーシートやパネルケーブルの故障に同等に一致します.
可能な限りパネルケーブルを最初に交換して試験する.
パネルケーブルが正常に確認された場合,欠陥はボードの特定のI/Oセクションか,特定のキーへのキーシートコンタクトにある.汚染または磨きのために影響キーの下にキーシートを検査.
Q2: 電源突発後,機器は操作者パネルアラームを表示します.ボードは1つのコネクターの近くで可視的な変色があります.どうすればよいですか?
目に見える変色は 電源事故による部品の故障を示しています損傷したボードで動作を復元しようとしないでください 障害は,損傷した回路が誤った信号を適用した場合,インターフェースを通してCNCメインボードにキャスケードすることができます.
板を置き換える.また,パネル電源電圧をチェック 交換装置をインストールする前に,過電圧状態がクリアされていることを確認します.
Q3: ソース型とシンク型のオペレーターパネルI/Oボードの違いは何ですか?
源型ボードは,ボードからフィールドデバイスに電流を供給する.フィールドデバイス (ボタン,スイッチ) は,入力をアクティベートするために,現在の経路を地上に接続する.シンク型板はフィールド装置からのシンク電流.
フィールドデバイスは,ボードの入力に電圧を供給する. パネル配線は各タイプに異なります. ソースタイプボードは,シンクタイプに設定されたフィールド配線で正しく動作することはできません.
交換ボードを調達する前に,常に配線の規約を確認します.
Q4: 機械には新しい操作パネルが装備されています. パネルはCNCと正しく通信していません. A16B-2202-0773は交換が必要ですか?
改装シナリオでは,パネルの配線とボードのI/Oコンベンションが一致する必要があります.改装パネルが異なるI/Oコンベンション (ソース対シンク) または異なる信号レベルを使用した場合,パネルを互換性のあるバージョンに変更する必要があるかもしれない.
パネルのケーブルのピノウットは,ボードのコネクタの割り当てに一致するかどうかを確認してください.
板の欠陥として表示されますが 板の欠陥ではありません
Q5: このボードで部品レベルでの修理はできますか?
部品レベルでの修理は,特定の故障 損傷した入力保護ダイオード,故障した指示ドライバーIC,酸化されたコネクタコンタクトの場合も可能です.
独自のFANUCインターフェースICは,損傷した場合,通常,独立して利用できず,部品レベルでの修理は不可能な状態になります.
FANUCの資格のある修理サービスが,特定の故障モードを評価し,修理可能性について助言することができます.
