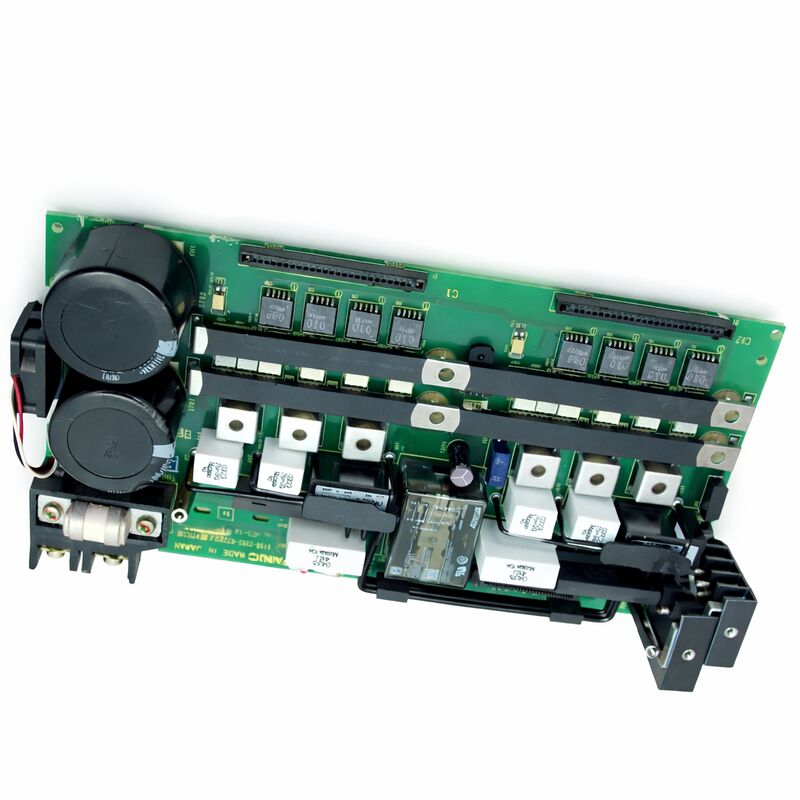

部品番号:A16B-2202-0772 について
製造者:FANUC株式会社 (日本)
製品タイプ:操作者パネル I/O PCB
ボードシリーズ:A16B-2202
互換性のあるシステムFANUCシリーズ 16 / 18 CNCと互換性

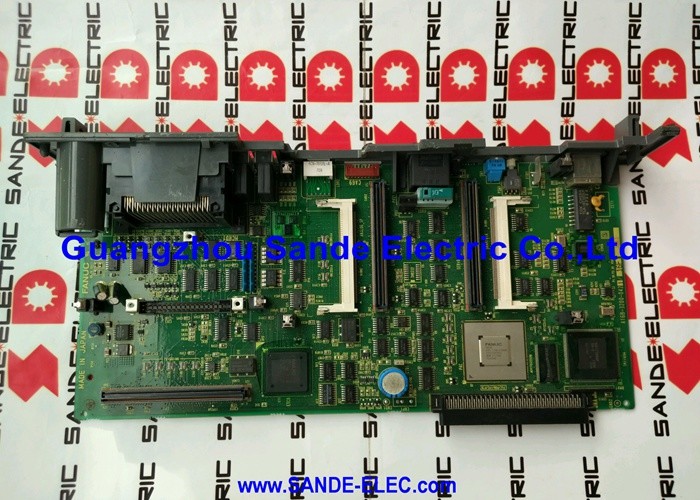

A16B-2202-0772は,FANUCのA16B-2202シリーズのオペレーターパネルI/O印刷回路板である. It belongs to the cluster of I/O boards in FANUC's Series 16 and 18 controller ecosystem that handle the communication between the CNC controller's PMC and the machine tool's operator interface hardware.
操作パネルの I/O ボードは 人間と機械のインターフェースが動作する信号を運びます 機械のパネルのボタンを押すたびに このボードを通して受信されますPMC梯子によって駆動されるすべての指示灯の状態はこのボードを通して出力されます.
A16B-2202シリーズは,異なるチャネル数とI/Oタイプをカバーする,FANUC I/O PCBの範囲を16シリーズと18シリーズ向けにカバーする.
このシリーズでは,個々のバリエーションは,入力数,出力数,電気タイプによって定義され,どのマシンとパネル構成に対応するか決定されます.
-0772は,FANUCシリーズ16/18システム階層内の特定のオペレーターパネルI/Oアプリケーションのために構成された,そのような定義された変種の一つです.
このボードはコントローラキャビネットに設置され,操作パネルのワイヤリングに接続されます.
ボタン,キースイッチ,セレクタースイッチ,緊急停止回路から入力信号を受け取り 指示灯,音響アラーム,他のパネルフィードバック装置.
操作パネルのI/Oボードの不具合は,機械の動作中にすぐに明らかになる欠落または不正なパネル応答を生成します.
| パラメータ | 価値 |
|---|---|
| 部分番号 | A16B-2202-0772 について |
| 製造者 | FANUC株式会社 |
| 製品タイプ | 操作者パネル I/O PCB |
| ボードシリーズ | A16B-2202 |
| 互換性のあるシステム | FANUCシリーズ 16 / 18 CNCと互換性 |
| 適用する | 操作パネルデジタル I/O インターフェース |
| 原産地 | 日本 |
| 動作温度 | 0°C 55°C |
| 貯蔵温度 | −20°Cから60°C |
| 湿度 | 75% RH 最大 (不凝縮) |
| 可能な状態 | 新しい (余剰) / 改装された / 修理された |
CNC機械ツールの操作パネルは,操作者が機械と相互作用する点です.
パネルから操作者はプログラムを開始し,停止し,動作モードを選択し,軸の動きを可能にし,スピンドルと冷却液の機能を制御し,アラームを認識します.
これらの相互作用の"つ"つが パネルハードウェアからCNCコントローラまでの 物理信号経路を必要とします
A16B-2202-0772は入力側で信号経路を 提供しています 操作者がボタンを押すと パネルスイッチが回路を閉じますI/O PCBはこの閉鎖を検知し,論理入力状態としてPMCに提示します.
PMC梯子プログラムは,この状態を読み,反応し,モードを有効にしたり,関数を起動したり,NCカーネルに信号を送信したりします.
出力側では,PMCドライブインジケーターが表示されます. モードが起動し,スピンドルが動作し,ツールチェンジャーは準備ができています.
I/O PCBは,これらの論理出力状態をPMCから取り出し,出力端末に接続された指示ランプ回路またはリレーコイルを通して電流を駆動します.
この論理経路を通過します この経路を通過すると
I/O PCBはそれを可能にするハードウェアです
A16B-2202シリーズのオペレーターパネルI/OPCBは,ソース型およびシンク型電気構成で生産される.この2つのタイプは,出力ドライバ回路の電流の方向性を定義する.
源型出力は,ボードから負荷に電流を供給する.ボードは電流源として機能する.
負荷 ランプまたはリレーコイル 板の出力端末と地面との間に接続する.PMCが出力を起動すると,ボードは負荷を通って電流を駆動する.
シンク型出力は,電流を地面に伝送する.ボードは,電流のシンクとして機能する.
負荷は電源電圧とボードの出力端末の間に接続する.PMCが出力を起動すると,ボードは出力端末を地面に向かって引きずり,回路を完了する.
設置されたボードのタイプは,パネルのワイヤリングに一致しなければならない.シンク型のボードが期待されるソース型のボードを設置すると,パネルの出力機能が誤りまたは欠落する.置き換えのソースする前に,常にそのラベルからインストールボードの電気タイプを確認.
A16B-2202-0772ボードが故障すると,その症状は操作パネルに表示されます.記録が停止した入力 (Inputs) │ CNC応答を発生させないボタンを押す (Button Presses) │ 永久にオンまたは永久にオフになっている出力 (Outputs) は,ボードの故障やフィールド配線の問題を示唆する..
CNCのPMC診断画面は直接診断ツールを提供します.各スイッチを物理的に操作しながら入力レジスタを監視するボードが受信し,信号を送信しているかどうかを確認.
スイッチを操作するときに,PMCが正しい入力状態を示している場合,そのチャネルでボードが機能している.
スイッチが動作している間にPMCが変化を示さない場合,スイッチと配線が正常に確認されている場合,そのチャネルのためのボードの入力回路が故障しています.
出力障害は,PMCの強制出力機能を使用して特定の出力状態をコマンドし,対応するランプまたは装置が応答しているかパネルで確認することによって同様の診断を行う.
Q1: 制御キャビネットの保守手順の後,いくつかの操作パネルボタンが動作しなくなった. 配線が完整しているように見えます. A16B-2202-0772が故障している可能性があります.
制御キャビネットの保守作業は,意図せざるコネクタ障害を引き起こす可能性があります.パネルの配線とI/OPCBの間のすべてのコネクタが完全に座っていることを確認します..
部分的に開いたコネクタは 複数の入力が 失敗するパターンです
すべてのコネクタを再設置し,パネルの機能をテストし,確認されたコネクタ座席で故障が持続した場合,ボードの損傷を確認します.
Q2: パネルの指示灯はすべて,PMC状態に関係なく永久に点灯しています.これはI/O PCBの故障かワイヤリングの故障ですか?
正確なPMC状態にもかかわらず常に点灯している出力は,出力ドライバ回路またはワイヤリングのショートサーキット状態を示します.
ランプ回路の共通電源電圧が正しいレベルにあるか確認します 供給の過電圧は,ランプが退廃した出力ドライバー保護回路を通って点灯する可能性があります
供給電圧が正しければ,PMCの出力レジスタを監視し,PMCが出力をオフに命令していることを確認する.
PMC コマンドがオフでランプが点灯している場合,ボードの出力ドライバセクションが故障している可能性があります.
Q3: 機械は冷却液で浸透し,操作パネルは機能しなくなった.冷却液汚染後のA16B-2202-0772は回収できますか?
回復は 汚染の程度と 迅速な対処次第です腐食 を 引き起こさ ない 冷却 液 の 霧 に 暴露 さ れ た 板 は,しばしば 電子 機器 に 危険 を 及ぼす 接触 清掃 剤 で 清掃 さ れ,徹底 的 に 乾燥 し た 後,使用 に 戻す こと が できる.
長時間浸水または濡れのまま残された板は,通常完全に回復できない腐食の痕跡を示します.
片付け後拡大図で検査する 銅の痕跡や部品の電線に活性腐食は,板が信頼性のある回収ができない兆候である.
Q4: 交換品を調達する前に,インストールされたA16B-2202-0772のI/Oタイプ (ソースまたはシンク) をどのように確認しますか?
板のラベルを直接読む. 設置されたボードのラベルは,I/Oタイプをその説明または仕様ラインで識別する.
ラベルが損傷した場合,機械の電気文書を参照してください. I/O PCB タイプは,機械のメンテナンスマニュアルのコントローラー構成セクションに指定されています.
適正な試験装置でボードの出力端末で回路特性を測定することによって,FANUCの資格のある技術者がタイプを決定することができます.
Q5: このボードを交換した後,CNCは,以前には存在しなかった操作パネル通信エラーを示します.何が間違っているのか?
パネル交換後のオペレーターパネル通信のエラーは,通常,3つの問題の1つを示します. 交換パネルは,オリジナルのI/Oリンクアドレス構成と異なる,交換板のコネクタが完全に接続されていない, または交換ボードに故障があり,I/Oリンクバスにエラー状態を生成している.
I/Oリンクのアドレス設定とコネクタの座席を確認してください.
両方 が 正確 に 確認 さ れ て いる 場合,交換 板 を 交換 する 必要 が あり ます.
