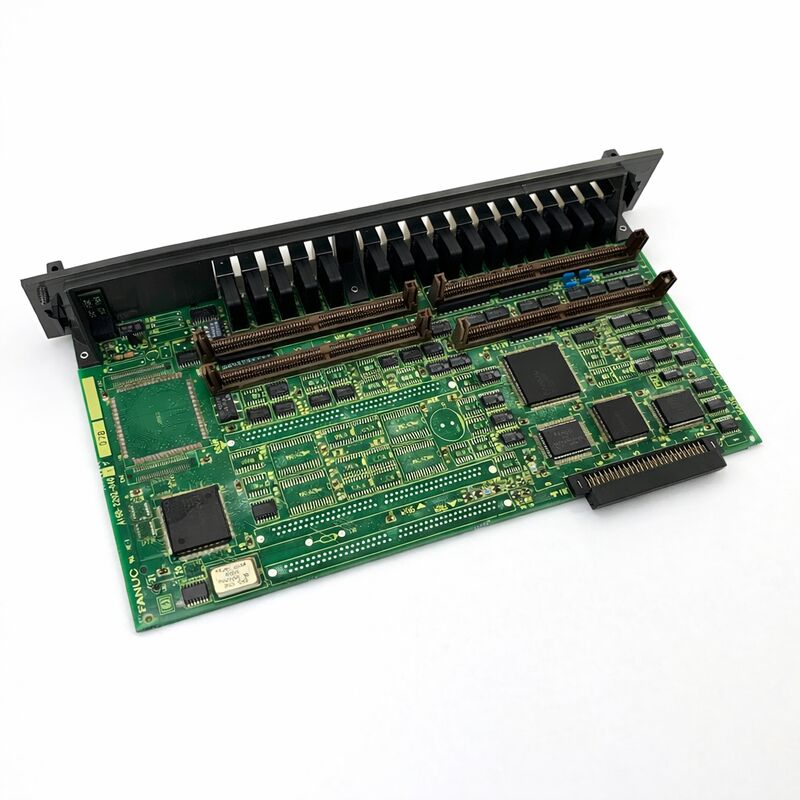

Fanuc A16b-2202-0762 PCボード アルファドライブユニット A16B22020762 A16B-22O2-O762

FANUC A16B-2202-0762 | アルファSVMサーボアンプ配線基板 PCB — A16B-2202シリーズ、日本製造

部品番号: A16B-2202-0762

メーカー: FANUC株式会社 (日本)

製品タイプ:サーボアンプ配線基板 (電源部PCB)

基板シリーズ: A16B-2202

用途:FANUC アルファシリーズSVMサーボアンプモジュール

機能: 電源ステージPCB — トランジスタスイッチング、電流検出、電源接続

概要

A16B-2202-0762は、FANUCのアルファシリーズSVM（サーボアンプモジュール）ファミリー用の配線基板（電源部プリント基板）です。アルファサーボドライブアーキテクチャでは、各SVMモジュールは2つの基板で構成されています。1つは信号レベルのサーボ制御処理をすべて担当する制御PCB、もう1つは電源トランジスタ、電流検出回路、およびDCバス、モータ出力、補助信号の物理的な接続端子を収容する配線基板（ベースボードまたは電源ボードとも呼ばれます）です。

A16B-2202-0762は、このアーキテクチャ内で特定のSVMモジュール構成に対応する配線基板です。

A16B-2202シリーズは、アルファSVM範囲向けのFANUCの配線基板ファミリーであり、幅広い電流定格の単軸、二軸、三軸サーボアンプモジュールをカバーする基板シリーズです。

このシリーズの異なる基板は、特定の制御PCBと組み合わされて、完全なサーボアンプアセンブリを形成します。

A16B-2202-0762は、単軸アルファサーボモジュール範囲の高電流側に対応し、適切な制御カードと組み合わされて、完全な高出力軸ドライブを形成します。

SVMモジュールにおける配線基板の役割は、制御カードの役割とは明確に区別されます。

制御カードは思考し、配線基板は実行します。制御カードは電流コマンドを計算し、ゲートドライブ信号を生成します。配線基板のトランジスタはそれらのコマンドを実行し、DCバス電圧をスイッチングしてモータ出力電流を生成します。

モータを流れる電流（数十アンペアになることもあります）は、配線基板を流れます。この電流とトランジスタのスイッチング損失によって発生する熱は、モジュールのヒートシンクを通じて放熱される必要があります。ヒートシンクは、配線基板のトランジスタ取り付け面と熱的に結合されています。

主な仕様

アルファSVMアーキテクチャ — 配線基板の機能

アルファサーボアンプモジュールの配線基板は、ドライブの物理的および電気的な基盤となります。DCバス接続（モータに電力を供給するPSMからの高電圧DCレール）はここで終端します。モータ出力接続もここで終端します。

配線基板のIGBTトランジスタは、これらのレール間でスイッチングを行い、サーボモータを駆動する三相AC出力を生成します。

アルファシリーズの最新の配線基板は、IGBTとそのゲートドライブ回路を自己完結型モジュールにパッケージ化したIPM（インテリジェントパワーモジュール）デバイスを使用しています。

一部の基板はディスクリートIGBTデバイスを使用しています。トランジスタ技術に関わらず、スイッチング機能は同じです。6つのトランジスタ（3つのペア）が、各モータ端子を交互に正および負のDCバスレールにスイッチングすることで、三相出力を制御します。

制御カードからのゲートドライブ信号によってコマンドされるこれらのスイッチの正確なタイミングとデューティサイクルは、モータが必要とする正弦波三相電流を生成します。

配線基板上の電流検出は、実際のモータ相電流を測定し、制御カードに報告します。

制御カードの電流ループは、コマンドされた電流と実際の電流を比較し、誤差を最小限に抑えるためにゲートドライブのデューティサイクルを調整します。

正確な電流検出がないと、クローズドループ電流制御は機能しません。

アルファドライブコンテキストにおけるA16B-2202シリーズ

A16B-2202シリーズの配線基板は、最小の単軸モジュールから大型の高電流ドライブまで、アルファSVM製品範囲を網羅しています。このシリーズ内では、基板番号は対応するモジュールを反映しています。トランジスタの電流定格、モジュールの物理サイズ、ドライブ構成（単軸、二軸、三軸）は、シリーズ全体で異なります。

A16B-2202-0762は、この範囲内の特定のSVM構成に適合しています。正しい基板を特定するには、完全な部品番号が必要です。A16B-2202シリーズの異なる基板は、物理的に似ていても相互に交換可能ではありません。

トランジスタの定格、熱インターフェース設計、コネクタレイアウトは、対応する特定のドライブモジュールに適合しています。

配線基板の故障 — その兆候

A16B-2202-0762が故障した場合、症状は通常、電源ステージに関連するものです。過電流アラーム、トランジスタ故障アラーム、出力相欠損アラーム、または重度の場合は、IGBT短絡によるドライブ全体のシャットダウン。

これらの故障の兆候は、ドライブのLEDディスプレイに表示され、CNCにサーボアラームとしても報告されます。

対照的に、制御カードの故障は、通信エラー、VRDY障害、またはパラメータ関連のアラームなどの制御関連のアラームコードを生成します。

この区別を理解することは、交換の決定を導きます。電源ステージアラームは配線基板を示し、制御アラームは制御カードを示します。

この区別を確認することで、損傷していない基板を交換するコストを節約できます。

サービスアプローチ — モジュールレベルでの交換

FANUCの方針および専門のサーボアンプサービスプロバイダーの標準的な慣行は、A16B-2202-0762を単独の基板として供給しないことです。

アルファサーボモジュールは、交換（不良品と引き換えに再生・テスト済みのモジュール）、ドライブレベル修理（特定の故障を診断して故障部品を交換）、またはIGBTデバイス自体が故障した場合のトランジスタモジュール交換を通じて、ユニット全体として保守されます。

このモジュールレベルのサービスアプローチは、配線基板の適切な検証には、完全なSVMモジュールの一部としてモータ負荷下で実行する必要があるためです。

トランジスタは実際にモータ電流をスイッチングしてテストする必要があります。電流検出はモータ電流に対して検証する必要があります。熱経路は確認する必要があります。これらのいずれも、完全なモジュールアセンブリと接続されたモータなしでは、ベンチで十分に検証できません。

よくある質問

Q1: SVMモジュールのアラーム表示に、ある軸の過電流アラームが表示されます。モータ巻線抵抗を測定しましたが、正常です。配線基板が故障の可能性が高いですか？

モータが正常であることが確認された過電流アラームは、配線基板のIGBT故障（トランジスタが部分的に導通した状態で故障した場合）または電流検出故障（実際には流れていない電流よりも高い電流を報告する場合）のいずれかを示唆します。

どちらも配線基板の故障です。配線基板であると結論付ける前に、PSMからのDCバス電圧が283～325Vの仕様内であることを確認してください。DCバスの過電圧は、配線基板の故障なしに過電流アラームを引き起こす可能性があります。

Q2: 配線基板のIGBTトランジスタが短絡故障した後、PSMの保護が作動し、DCバスヒューズが切れました。IGBTモジュールのみを交換することで配線基板を修理できますか？

トランジスタモジュール交換は、専門サービスプロバイダーにとって正当な修理アプローチです。IGBTモジュールを交換した後、ドライブは段階的にテストする必要があります。まず低負荷で、次に全負荷で、交換されたトランジスタが正しく機能し、短絡イベントによって他のコンポーネントが損傷していないことを確認します。

DCバスコンデンサおよびバス回路内のサージ抑制コンポーネントも、故障イベントによる損傷がないか点検する必要があります。

修理後の全負荷テストは、ドライブを生産サービスに戻す前に不可欠です。

Q3: サーボモジュールの冷却ファンが停止しました。ドライブは一時的に運転を継続できますか？

冷却ファンなしでドライブを運転し続けるべきではありません。FANUCのアルファSVMモジュールは、内部ファンの指定された空気流に依存する熱マージンで設計されています。空気流がないと、負荷下でIGBTの接合温度は急速に上昇します。

冷却なしでの連続運転は、短時間で、全負荷時には数分以内に、A16B-2202-0762のIGBTの熱故障を引き起こす可能性があります。

ファンは直ちに交換する必要があります。ファン交換はこれらのドライブの一般的なメンテナンス項目であり、ファンは通常個別のスペア部品として入手可能です。

Q4: 廃止されたSVMモジュールから配線基板が入手可能です。生産機械に取り付ける前に、機能を確認できますか？

モータ負荷下での完全なSVMモジュールでのテストなしでは、配線基板の状態を十分に検証することはできません。

IGBTトランジスタは、外部からは見えず、冷間抵抗測定では現れない熱疲労損傷を蓄積している可能性があります。

生産用途でサルベージされた配線基板を信頼する前に、適切なテスト機器を持つ専門家が完全なドライブ構成で負荷テストを行う必要があります。

Q5: 生産に不可欠な機械に対して、コストと信頼性のバランスが最も良いA16B-2202-0762の修理または交換オプションはどれですか？

交換（不良品と引き換えに再生・テスト済みのモジュールを受け取る）は、生産に不可欠な機械にとって最良の結果をもたらします。

再生されたモジュールは、一般的な故障モードに関する組織的な知識を持つ専門家によってモータ負荷下でテストされています。保証が付いています。

テスト済みのモジュールがすぐに取り付け可能であるため、機械の総ダウンタイムが最小限に抑えられます。

基板レベルの修理は低コストのオプションですが、不良モジュールを取り外して修理に送る必要があり、機械が使用できなくなる長いダウンタイム期間が発生します。
