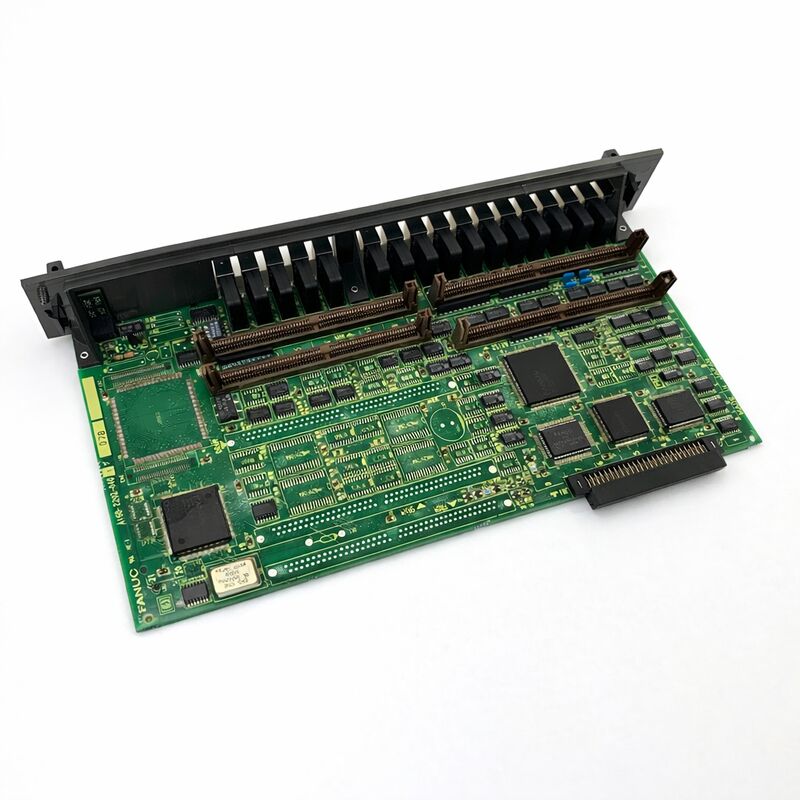

FANUC A16B-2202-0790 | オペレーターパネル I/O PCB — A16B-2202シリーズ、シリーズ16 / 18、日本製造

部品番号: A16B-2202-0790

メーカー: FANUC株式会社（日本）

製品タイプ: オペレーターパネル I/O PCB

ボードシリーズ: A16B-2202

互換システム: FANUCシリーズ16 / 18 CNCおよび互換

概要

A16B-2202-0790は、FANUCのA16B-2202シリーズのオペレーターパネルI/Oプリント基板です。この基板は、FANUCのシリーズ16および18コントローラーエコシステムにおけるI/OインターフェイスPCBのクラスターに属し、CNCコントローラーのPMCラダープログラムと工作機械のオペレーターパネルハードウェアを接続します。

A16B-2202シリーズは、これらのI/Oボードの明確に定義された範囲をカバーしており、さまざまなバリアントが異なる入出力チャネル数と電気的構成に対応しています。-0790はこの確立されたファミリーの1つのバリアントです。

オペレーターパネルI/Oボードの目的は明確です。それは、オペレーターとCNCコントローラー間の電気的インターフェイスです。

オペレーターがフィードレートオーバーライドボタンを押したり、モードセレクタースイッチでモードを選択したり、サイクルスタートボタンを押したりすると、それらの物理的な動作が電気信号を生成します。

I/O PCBはその信号を受信し、デジタル状態に変換して、PMCの入力レジスタに提示します。PMCラダープログラムはこれらの入力を読み取り、適切なCNC機能を有効にするか、適切な機械出力を駆動することで応答します。

逆方向のパスも同様に重要です。パネル上のすべてのインジケーターランプ（サイクル実行ライト、スピンドルアクティブインジケーター、アラームライト）は、PMCの出力ロジックによって駆動されます。I/O PCB上の出力回路は、これらの論理出力コマンドを取得し、物理的なランプを点灯させるための電流に変換します。

主な仕様

CNCシステムアーキテクチャにおけるパネルI/O

オペレーターパネルとCNCコントローラーの関係は、I/O PCBを介して完全に仲介されます。これは意図した設計です。

パネルからの物理的な配線（スイッチ、ランプ、セレクター用の数十または数百の個別の導体）は、CNCコントローラーのメインロジックに直接接続されません。I/O PCBに接続されます。I/O PCBは、信号コンディショニング、保護、およびフィールド信号をコントローラー互換のロジックレベルに変換する電気的インターフェイスを提供します。

この分離はいくつかの目的を果たします。

パネルからのフィールド配線は、ノイズ、スイッチング過渡現象、および近くの電源導体からのクロストークを伝送する可能性があります。

I/O PCBの入力回路は、これらの信号をフィルタリングおよびデバウンスするため、PMCはクリーンで信頼性の高いデータを受信します。

I/O PCBの出力回路は、インジケーターランプに必要な比較的高い電流を駆動します。これらの電流は、直接接続された場合にコントローラーのロジック回路を損傷する可能性があります。

PMCはFANUCのI/Oリンクシリアルバスを介してI/O PCBと通信します。

このシリアル接続は、コントローラーキャビネットとオペレーターパネル間の物理的な距離が、個々の信号線の長さに制約されないことを意味します。

I/Oリンクケーブルは、コントローラーとI/O PCB間のすべてのチャネルデータを高速シリアルデータストリームとして伝送します。

I/O PCBはこのデータを逆多重化し、それに応じて物理的な出力を駆動します。

障害パターンと診断

オペレーターパネルI/Oボードの障害は、CNCシステムでオペレーターが最も視覚的に確認できる障害の1つです。

パネルは、オペレーターと機械間の主要なインターフェイスです。I/Oボードが故障すると、障害はすぐに明らかになります。ボタンが応答しなくなったり、インジケーターが誤った状態を示したり、安全インターロック入力が正しく読み取られていないために機械が自動モードに入らなかったりします。

CNCのPMC診断画面は、主要な診断ツールです。これらの画面は、システム内のすべてのI/Oアドレスのライブ状態を表示します。

経験豊富な技術者は、物理的にボタンを押したり離したりしながら、特定のパネルボタンの入力アドレスの状態を監視します。

アドレスの状態が変化する場合、そのチャネルの入力回路は機能しています。変化しない場合、障害はボード、配線、またはパネルデバイス自体にあります。

複数の入力または出力障害が同時に発生する場合（特に1つのコネクタグループで）、配線の問題ではなくボードの障害を強く示唆します。

個々の配線障害は通常1つの信号に影響しますが、ボード障害は共通の入力または出力ドライバーを共有する複数のチャネルに影響する傾向があります。

I/O PCBの選択 — A16B-2202ファミリー

A16B-2202シリーズには、さまざまなI/Oチャネル数と電気タイプに対応する多くのバリアントが含まれています。

バリアントは、入力数、出力数、ハイスピードスキップ（HDI）機能の有無、および電気タイプ（ソースまたはシンク）によって区別されます。

正しい交換品を選択するには、取り付けられているボードの正確な部品番号を知る必要があります。

-0790バリアントは、A16B-2202ファミリー内で特定のI/O構成に対応します。チャネル数が似ている別のサフィックスバリアントで交換すると、電気タイプが間違っていたり、I/Oアドレス割り当てが互換性がなかったりするリスクがあります。

常に正確な部品番号の一致を入手してください。

よくある質問

Q1: 機械パネルのモードセレクターといくつかのプッシュボタンが、近くの雷イベントの後に応答しなくなりました。CNCはアラームを表示しません。A16B-2202-0790が損傷した可能性がありますか？

雷イベントは、建物の電気供給またはパネルからの長いケーブル配線を通じて、制御キャビネットに電圧過渡現象を導入する可能性があります。I/O PCBはフィールド配線に直接接続されており、この経路からの過渡エネルギーを吸収できます。

入力保護回路が故障し、ボードに電源が入っていても入力チャネルが機能しなくなった可能性があります。

PMCはまだ実行されているため、CNCはアラームを表示しません。パネル入力信号を受信していないだけです。

ボードの交換が適切な対応です。

Q2: パネルのいくつかのインジケーターランプが、機械の実際の状態に関係なく常に点灯しています。A16B-2202-0790でこれを引き起こす可能性のあるものは何ですか？

PMCのロジック状態が正しい場合でも（PMCが出力をオフにしている場合）永続的に点灯している出力は、ボードの出力ドライバーセクションの故障を示します。出力ドライバーは、配線障害、ランプ電源の過電圧、または単なるコンポーネントの経年劣化によって損傷した可能性があります。

ランプ電源電圧が仕様内であることを確認してください。

正しい場合で、PMCが出力をオフにしている場合、ボードの出力ドライバーICが故障しています。ボードを交換してください。

Q3: コントローラーとA16B-2202-0790間のI/Oリンク接続で通信エラーアラームが表示されます。ケーブルは損傷していないように見えます。何を調査すべきですか？

確認済みの良好なケーブルでのI/Oリンク通信エラーは、I/Oリンクアドレスの競合（ボードが最近交換または再構成された場合）、ボードの欠陥のあるI/Oリンクインターフェイス回路、またはコントローラー側のI/Oリンクインターフェイスの問題によって引き起こされる可能性があります。

ボードのI/Oリンクアドレス設定を、CNCのI/O割り当てパラメータと比較して確認してください。

アドレスが正しい場合でもアラームが続く場合は、ボードのI/Oリンクインターフェイス回路が故障した可能性があります。

Q4: 最近、保守技術者が機械キャビネット内で作業しました。その後、一部のパネル機能が不安定になりました。目に見える損傷はありません。何が起こりましたか？

キャビネット作業後の不安定なパネル機能は、通常、コネクタが部分的に外れていることを示します。

技術者は、キャビネット内での作業中にI/O PCBのコネクタを誤って動かした可能性があります。電源を切り、A16B-2202-0790のコネクタを見つけ、それぞれをしっかりと再装着してください。

誤って切断されたり挟まれたりしたケーブルがないかも確認してください。

ほとんどの場合、これによりボード交換なしで問題が解決します。

Q5: 機械は0i-TBコントロールを備えていますが、ドキュメントではA16B-2202-0790をシリーズ16/18ボードとしてリストしています。使用できますか？

0i-TBとの互換性は、コントローラーのI/O構成に依存します。A16B-2202ファミリーの一部のI/O PCBは、I/Oリンクアーキテクチャとアドレス範囲が互換性がある場合、複数のFANUCコントローラー世代で使用されます。

機械の電気ドキュメントを確認するか、FANUCサービスリファレンスを参照して、特定のボードの0i-TB構成との互換性を確認してください。

互換性が明示的に確認されていない構成には、ボードを絶対にインストールしないでください。
