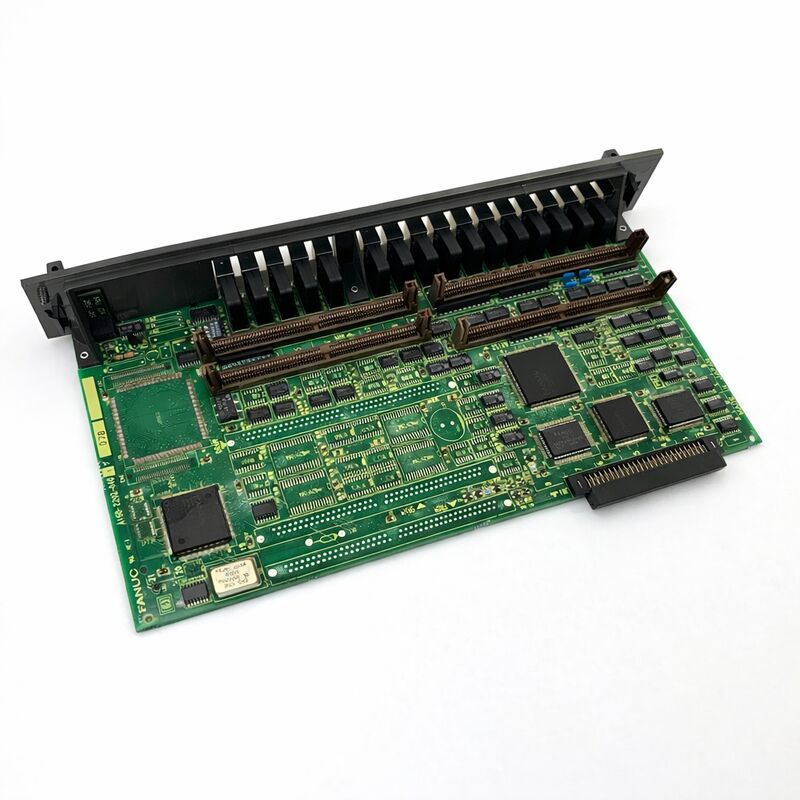

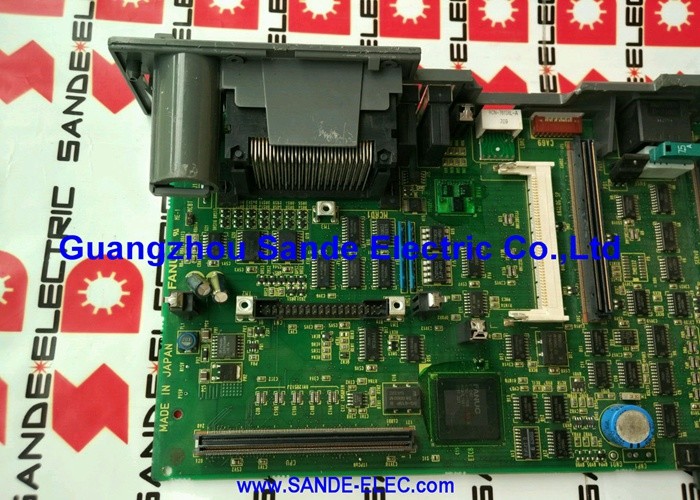

FANUC コントローラーカード A16B-2202-0726 A16B22020726 A16B-22O2-O726

FANUC A16B-2202-0726 F16M / F16T I/O PCB 104DI / 72DO 高速スキップなし 16Aシリーズ

部品番号:A16B-2202-0726 について

製造者:FANUC株式会社 (日本)

製品タイプ:I/O インターフェイス PCB (DI/DO ボード)

ボードシリーズ:A16B-2202

記述:PCB ⇒ DI/DO: 104/72 高速スキップなし,F16M/T

概要

A16B-2202-0726は,FANUCのF16MとF16TCNCコントローラーのためのI/Oインターフェイスプリント回路ボードである.それは,CNCコントローラーのPMC (プログラム可能な機械コントローラー) と機械ツールのフィールドデバイスの間の離散なデジタル入力と出力インターフェースを提供します単一のボードで104つのデジタル入力と72つのデジタル出力を運びます

The F16M and F16T controllers — successors to the earlier 16-A generation — were among the first FANUC CNC platforms to offer a genuinely high-capability control solution for production machining at competitive prices.

標準的な FANUC プログラミング環境を駆動し アルファ駆動システムをサポートし 精密部品製造に必要な加工性能を提供しました

I/Oボードは 制御器の知能を 物理的なマシンに接続する部品です ツール交換メカニズム 冷却液システム 軸制限スイッチ ドア・インターロック 水力学機械加工センターを完全な生産システムにするすべての制御要素.

"W/O 高速スキップ"という表記は重要な識別符です.

The high-speed skip function allows the CNC to detect a high-speed skip signal from an in-process gauging probe or touch sensor and immediately record the current axis position without the latency of the standard I/O scan.

A16B-2202-0726にはこの回路が含まれていません. これはプロセス内計測や高速測定アプリケーションを必要としない機械向けバージョンです.スキップ機能の同伴は,A16B-2202-0725 (スキップ入力を追加して同じ104DI/72DOカウントを運んでいる).

基本規格

104DI / 72DO I/O ポイント容量

F16Mによって制御される加工センターは I/Oトラフィックを大量に生成します ツールマガジンのポケットは入力を確認します冷却液システムの流量とレベルスイッチ,パレットシステムの位置が確認され,チップコンベアーの故障入力,水力圧力センサー,ドア相互ロック安全入力すべての気力および水力機能のための電磁式コマンド,冷却液弁の信号,指示灯,サイクル開始出力

完全な機械加工センターでは 60~80の入力点と 40~50の出力点が簡単に使用できます

A16B-2202-0726の104/72容量は 機械メーカーに 選択肢の余地のある 完全なマシンを 開発する余裕を与えます

72個の出力は,機械の24V直流リレーコイル,電磁弁,および指示回路を直接動かす.

各出力回路には,標準的な産業用リレーコイルと電磁スプレー仕様に対応する,通常点あたり約200mAの指定電流がある.

この値を超えると出力トランジスタが損傷する.正しくサイズされた出力融合と正しく指定された負荷は,機械の電気設計の重要な側面である.

高速スキップ 板に欠けていることと,それが重要なとき

高速スキップ機能は,作業中の測定探査機を装備した機械に関連しています. 機械にまだ搭載されている間,加工部品を測定するレンシャウまたはハイデンハイン探査機.削除せずに.

探査機が作業部件に接触すると,スキープ信号が発生します.CNCは接触時の正確な軸位置をマイクロ秒精度で記録する必要があります.PLCのスキャンサイクルがどの位置にあるかにかかわらず.

A16B-2202-0726のような標準のI/Oは,PMCスキャンサイクルのインプットを処理する.

スキャンサイクルは遅延を導入します 遅いフィード速度で特徴を測定する探査機では,この遅延は受け入れられます

生産で通常使用されるフィードレートで高精度なプロセス間計測のために,標準I/Oスキャンの遅延が大きすぎるため,高速スキップ回路が必要である.

A16B-2202-0726を搭載した機械に,プロセス中に測定が追加される必要がある場合,高速スキップ入力を得るため,I/OボードをA16B-2202-0725に交換する必要があります.

これはハードウェアの変更で パラメータの変更ではありません

供給と代替品の考慮

A16B-2202-0726の生産は中止されます.元のボードが故障すると,代替品はアフターマーケットのサプライチェーンから来ます.0726号 (スキップなし) と 0725号 (スキップ付き) は既知の量で 既知のサービス履歴供給業者はしばしば両種類を備えています

交換手順は簡単です 物理的なボード交換,すべてのコネクタ座席の確認,およびCNCのI/O診断画面を通じて機能の検証です

There are no parameters specific to the I/O board that need to be configured — the PMC's I/O address assignments for this board are stored in the CNC's PMC parameters and survive the board swap unchanged.

よくある質問

Q1: A16B-2202-0726のいくつかの出力ポイントが動作を停止しました. PMC出力コマンドが正しかったことを確認しました.ボードが失敗しましたか?

正確なPMCコマンドを持つ複数のデッド出力ポイントは,出力トランジスタの故障と一致します. 通常はショートカットからの過剰電流または接続された負荷の誘導反発によって引き起こされます.

失敗した出口が同じコネクタにあるか 共通点があるかを確認します

出力シューズが壊れたポイントグループに搭載されている場合は,それらを最初に確認します.ボードの出力ドライバセクションが故障し,ボードの交換が必要です..

Q2: CNC は,A16B-2202-0726 を含む I/O 通信アラームを表示します.ボードのコネクタが再接続されました.他に何を確認すべきですか?

コネクタを再設置した後,I/Oボードへの24V DC電源電圧を確認します.低電圧状態は,ボードの故障を模倣する通信アラームを引き起こす.

電源源ではなく板の24V入力端末の電源を測定し,電源配線の電圧低下を検出する.

また,I/OボードとCNCのメインボードの間のI/Oバスケーブルを損傷または松散なコンタクトがないか確認します.

Q3: 機械はプロセス中の測定能力を追加する必要があります. A16B-2202-0726は探査システムをサポートできますか?

A16B-2202-0726は,精度のプロセス測定に必要な高速スキップ入力回路を持っていない.標準I/O入力遅延は,探査機の位置を正確に捕捉するにはあまりにも高い.処理中の計測を加えるために, I/Oボードは A16B-2202-0725 (高速スキップ入力) に置き換える必要があります.

機械のPMCプログラムも,探査物ロジックに対応するために更新する必要があるし,スキップ機能のCNCパラメータは設定が必要です.

Q4: A16B-2202-0726のいくつかの入力が間隔的に誤った状態を読み取っています. 影響を受ける入力への配線は確認され,正しかったです. ボードが故障していますか?

断続的な入力誤読で 正確なワイヤリングポイントを 確認した 入力フィルターコンデンサの退化

入力フィルターコンデンサは 24V 入力信号が光学隔離器に到達する前に平らにする.

コンデンサータが老化すると,フィルタリング効果が低下し,ノイズトランジエントが誤った入力読み上げを生成します.

この症状は温度に依存し,通常,ボードが動作中に暖まるにつれて悪化します.ボードの交換またはコンデンサータレベルのリニューアルでこれを解決します.

Q5: 同じシリーズ16Aモデルから別のマシンからA16B-2202-0726を交換できます.直接使用できますか?

同様のコントローラプラットフォームからのA16B-2202-0726は,直接交換可能である.ボードは,機械特有の構成が格納されていない標準品である.

このボードの PMC の I/O アドレス マッピングは,ボード自体ではなく, CNC の PMC パラメータに保存されます.

交換ボードを設置した後,I/Oポイントはパラメータ変更なしに動作する.

インストール後,CNCのI/O診断画面で確認して,すべての期待される入力と出力が正しく反応していることを確認します.
