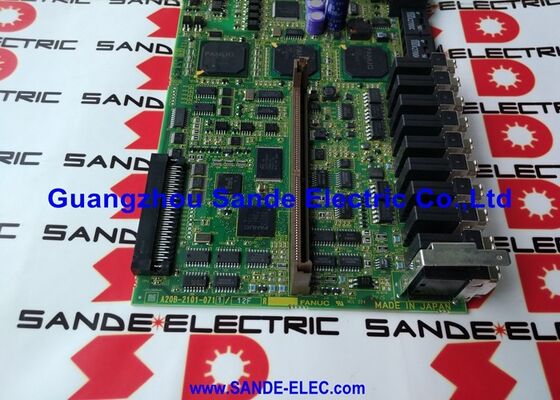

部品番号:A16B-2202-0721 について
製造者:FANUC株式会社 (日本)
製品タイプ:I/O PCB ソースタイプ 104 DI / 72 DO 高速スキップ
ボードシリーズ:A16B-2202
A16B-2202-0721は,104つのデジタル入力と72つのデジタル出力を搭載したソース型のI/OPCBであり,専用ハイスピードスキップ機能がボード内蔵されている.FANUCのA16B-2202 I/Oボードファミリーに属します 複数のFANUC CNC制御世代で使用されている標準I/O PCBシリーズ.
I/Oボードは,CNCコントローラと機械のフィールドデバイスのインターフェースです.
センサー,スイッチ,電磁石,リレー,信号ライトは I/O ポイントを通じて CNC に接続されます
A16B-2202-0721は1つのボードで104の入力接続と72の出力接続を提供します出力トランジスタが接続された負荷に電流を供給するのではなく,それを沈めることを意味する.
高速スキップ機能は,通常のI/Oスキャンサイクル遅延を回避する専用高速入力である.標準I/OチャネルはPMCスキャン速度で読み取られる.物理信号イベントとCNCの応答の間にスキャン遅延を導入する.
高速スキップインプットがハードウェアレベルで直接信号中断を記録し,スキップ信号が発射する瞬間に軸位置をCNCに記録することができます.
これは,探査サイクル,ツール測定,およびプロセス中の測定操作の背後にある仕組みです. 測定接触が行われる瞬間に,機械が正確な位置を把握しなければならない.
| パラメータ | 価値 |
|---|---|
| 部分番号 | A16B-2202-0721 について |
| 製造者 | FANUC株式会社 |
| 製品タイプ | ソースタイプ I/O PCB 高速スキップ |
| ボードシリーズ | A16B-2202 |
| デジタル入力 | 104 |
| デジタル出力 | 72 |
| アウトプットタイプ | ソースタイプ (現在の供給源) |
| 高速スキップ | 付属 専用高速スキップ入力 |
| I/O 列の配置 | 2列または3列 (注文前に確認) |
| 原産地 | 日本 |
| 動作温度 | 0°C 55°C |
| 貯蔵温度 | −20°Cから60°C |
| 湿度 | 75% RH 最大 (不凝縮) |
| 可能な状態 | 新品 / 改装 / 修理 |
FANUC I/Oボードは,ソースおよびシンク出力構成で提供される.マシンのフィールドデバイスの配線アプローチは,特定のマシンに適したタイプを決定する.負のレールに接続するフィールドデバイスの共通の帰還シンク出力は信号を低に引っ張ります フィールドデバイスの正線は供給レールに接続し,I/Oボードは帰路を提供します.
逆の配置で配線されたドライブキャビネットで ソースとシンクボードを混ぜるには 再配線が必要です
これは完全にインストールされたマシンに 些細な変更ではありません設置されたボードの出力タイプを,そのラベルと機械の電気文書から確認する.
ソース/シンクの指定は常にボードのラベルに記載されています.
このボードのハイスピードスキップ入力 直接CNCの中断処理ハードウェアに接続します. この入力に信号が到着すると,通常,タッチ探査機から,ツールセット,機械で現在の軸位置カウントをキャプチャソフトウェアスキャン遅延は適用されません.
このハードウェアの位置を把握することで 精密な作業部品の探査が可能になります探査機接触時に記録された位置は,最大で1回PMCスキャンサイクルまで遅くなる. 通常は数ミリ秒..
探査に使用されるフィード速度では,数ミリ秒の遅延でも測定可能な位置誤差に変換されます.ハイスピードスキップは,この遅延を排除します.
位置はCNCのインターポレーションサイクルの解像度で正確です
FANUC システムにおける探査サイクル,自動ツール長度測定,およびプロセス間計測は,このハードウェア機能に依存する.
A16B-2202-0721は,メインI/Oチャネル数と並んで統合された機能として提供しています.
このボードは,2つの異なるI/Oコネクタ列配置をサポートします. 2列の配置と3列の配置です.
物理的なコネクタレイアウトとワイヤリングハーネスの接続は,これらの構成によって異なります.
機械が配線されたものとは異なる列の配置を持つボードを設置するには,ハーネスを修正する必要があります.
注文する前に,現在設置されているボードがどれだけのI/Oコネクタを 使っているか確認してください.
カビネットの物理ボードをチェックするか,機械の電気文書をチェックしてください.これは実用的な検証ステップです. 2つのコンフィギュレーションは同じ部品番号で識別されます..
Q1:いくつかのPMC出力が反応を示さないが,PMC梯子は正常に動作しているようだ.A16B-2202-0721が欠陥なのか?
部分的な出力障害は,複数の連続出力が反応せず,他の出力が正常なPMC実行状態で動作している場合,通常,I/O PCBそのもののドライバセクションの欠陥を指します.まず出力共通レールのためのシューズを確認.
出力コンパクト・シューズが吹き飛ばされ,コンパクト・シューズが供給するすべての出力が破壊される.シューズが完結していない場合,ボードの出力ドライバセクションが故障する可能性が高い.
Q2: 機械はレニショウ探査サイクルを使用します.探査機が発射しますが,記録された位置は一貫してオフセットされています.問題なのはハイスピードスキップ入力ですか?
ランダムな分散ではなく,探査の位置の一貫した偏移は,スキップ入力ハードウェアの故障よりも,通常,フィードレートまたはアプローチベクトルの問題である.
本物のハイスピードスキップ入力障害は,CNCがスキップイベントを全く記録しないか,ソフトウェアスキャン遅延位置で記録する原因となります.
探査機が発射し,位置が記録されても,位置が偏移している場合は,探査マクロパラメータと供給速度設定をチェックします.
スキップ・イベントが記録されていない場合は,スキップ・入力信号をボード・コネクタでテストします.
Q3: ソースタイプA16B-2202-0721は,同じDI/DOカウントのシンクタイプI/Oボードと交換可能ですか?
ソースとシンクボードは 異なる出力トランジスタの極度を持っています
源出力に配線されたシンク型負荷,またはその逆は,正しく動作せず,ボードまたはフィールドデバイスを損傷する可能性があります. 対応する出力タイプのボードにのみ置き換えます.
注文する前に,インストールされたボードがソースタイプであることを確認してください.
Q4: I/O ボードが交換されましたが,一部のフィールドデバイスの接続が間歇的に動いています.最初に確認すべきことは何ですか?
すべてのI/Oコネクタハネが新しいボードに完全に座っていることを確認します.
FANUC PCBのI/Oボードコネクタは圧力対応である. 部分的な座席は,フィールドデバイスの問題から区別がつかない断続的な信号障害を引き起こす.
各コネクタをしっかりと再セットし,フィールド配線を調査する前に,影響を受けたI/Oポイントを再テストします.
Q5:A16B-2202-0721のハイスピードスキップ入力装置は?
高速スキップ入力は,標準のI/Oハーネスとは別々の専用コネクタを使用します.それは直接探査装置の出力信号に接続します.
信号の極度とインターフェース電圧は,ボードが期待するものと一致する必要があります. 通常は,機械の電気構成に応じて24VDCのNPNまたはPNP信号です.
正確な配線図については,機械の接続説明書を参照してください.
