| 起源の場所 | 日本 |
| ブランド名 | FANUC |
| 証明 | CE ROHS |
| モデル番号 | A16B-2202-0720 |
部品番号:A16B-2202-0720
製造者:FANUC株式会社 (日本)
製品タイプ:操作者 パネル/機械 I/O PCB
ボードシリーズ:A16B-2202
デジタル入力 (DI):104
デジタル出力 (DO):80
ハイスピードスキップ:はい (HDI)
互換性のあるシステムFANUCシリーズ 15 / 16 / 18モデルBとC

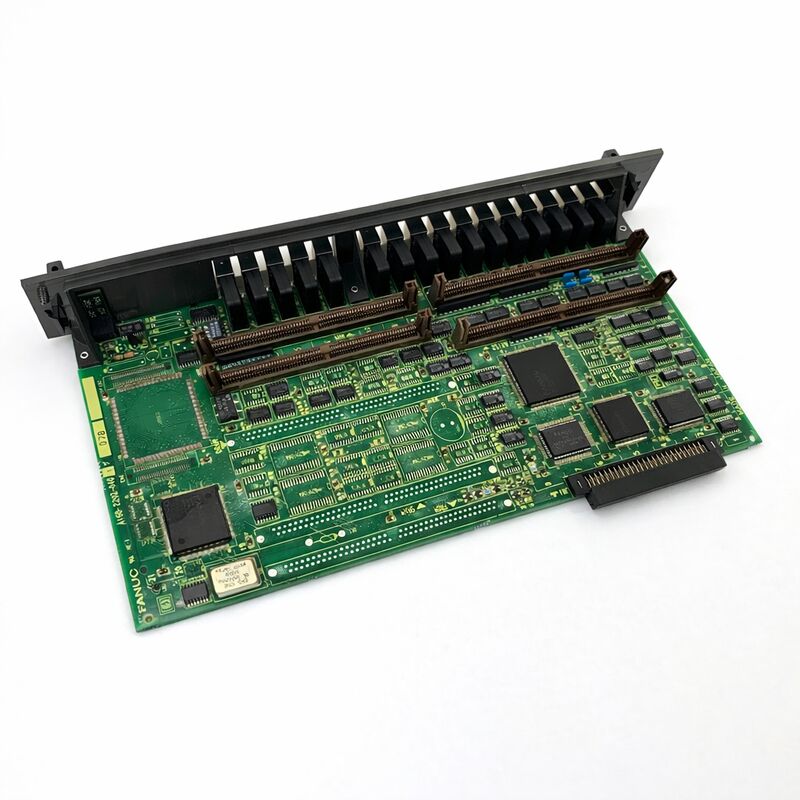

A16B-2202-0720は,FANUCシリーズ16および18のCNCシステムのための高速スキップ機能を持つ源型104入力/80出力I/OPCBです.
A16B-2202シリーズの最大I/Oカウント変種です. 単一のボードで104のデジタル入力チャンネルと80のデジタル出力チャンネルを提供しています.高速デジタル入力 (HDI) 配列を組み込み,プローブおよびプロセス測定アプリケーションのための高速スキップ機能を可能にします..
FANUCのCNCアーキテクチャでは,I/O PCBは,機械の物理フィールドデバイスがCNCコントローラに接続するポイントです.すべての制限スイッチ,近感センサー,電磁弁,リレーコイル,マシン上のパネルインジケーターは,PMC梯子がそれを読み取ったり動かしたりする前に,I/Oハードウェアに接続する必要があります..
A16B-2202-0720は,より大きな機械の配置が要求する104 + 80チャネルを供給します複雑な固定配列は,より小さなボードが対応できない I/O 要求を急速に蓄積します.
このボードはスタンドアロン I/O ユニットとしてマウントされ,A16B-2202-0860 と A16B-3200-0190 などの互換性のあるメインボードに接続されます.A16B-1212 ファミリーの専用電源ユニットで動いています.
| パラメータ | 価値 |
|---|---|
| 部分番号 | A16B-2202-0720 |
| 製造者 | FANUC株式会社 |
| 製品タイプ | ソースタイプ I/O PCB |
| ボードシリーズ | A16B-2202 |
| デジタル入力 | 104チャンネル (DI) |
| デジタル出力 | 80チャンネル (DO) |
| 高速スキップ | はい HDI (高速デジタル入力) |
| I/Oタイプ | 源の種類 (電流沈み場装置) |
| 互換性のあるシステム | FANUCシリーズ 15 / 16 / 18モデルBとC |
| 互換性のあるメインボード | A16B-2202-0860,A16B-3200-0190 その他 |
| 互換性のある PSU | A16B-1212-053x / A16B-1212-087xシリーズ |
| 原産地 | 日本 |
| 動作温度 | 0°C 55°C |
| 可能な状態 | 新しい (余剰) / 改装された / 修理された |
PMCが制御するすべての機械機能には少なくとも1つのI/Oポイントが必要である.四方向液圧弁には少なくとも2つの出力が必要である.開閉制限スイッチを持つドアには2つの入力が必要である.ツールチェンジャー確認センサーは,いくつかの構成で,各ステーションに1つの入力が必要です.
自動パレット交換機は I/O 要求の層をさらに追加します
100以上のI/O要件を持つ機械は一般的です.ATCとパレット交換器を備えた典型的な水平加工センターは,適度な構成で60-80出力と70-90入力を使用することができます.
A16B-2202-0720の104の入力と80の出力は,この範囲を単板のソリューションとして快適にカバーします.
-0720 (104 DI / 80 DO とスキップ) と隣接する -0721 (104 DI / 72 DO とスキップ) の違いは8つの出力チャンネルです.,複数の冷却液ゾーン,水力多ゾーン装置 8つの追加出力は,I/Oを1つのボードに設置するか,追加ボードが必要かを決めるものです
高速スキップ入力は,標準デジタル入力から分離した電路である.PMCスキャンサイクル遅延を回避し,直接CNC軸インターポラーに信号を与えるようハードワイヤリングされている.この直接的な経路は,インプット信号をスキップするミリ秒未満の応答を可能にします.
探査用では,作業部件測定探査機が部品表面に接触すると電気信号を生成する.CNCは接触時の正確な軸位置を記録しなければならない.
探査機信号と位置鍵の間の遅延は,数ミリ秒でも,測定結果の位置誤りになります.
このボードのHDI回路は この経路からPMCスキャンサイクル遅延をなくし 精密な探査に必要な 微小秒間の応答を 提供します
同じ HDI 入力は,測定頭が加工表面に触れてサイクルの真ん中に尺寸準拠を検証するプロセス中の測定に使用されます.固定プローブまたは基準面がデータとして使用される場合,ツール長度測定にも役立ちます.
同シリーズの -0725と -0726変種に搭載されている HDI のない場合,スキップ機能は標準的なデジタル入力を使用してのみ実行することができ,PMCスキャン遅延の対象となります.探査用受け入れられない
HDI の存在により,このボードは,探査機を装備した加工センターの正しい選択として区別されます.
源型I/Oは,入力回路の電流の方向を記述する. 源型ボードでは,ボードがフィールドデバイスに電流を供給する. フィールドデバイスは,センサー,制限スイッチ,電流の制御装置,電流の制御装置,電流の制御装置,電流の制御装置,電流の制御装置,電流の制御装置,電流の制御装置,電流の制御装置,電流の制御装置,電流の制御装置,電流の制御装置,電流の制御装置,電流の制御装置,電流の制御装置,電流の制御装置,電流の制御装置,電流の制御装置,電流の制御装置,電流の制御装置,電流の制御装置,電流の制御装置,電流の制御装置,電流の制御装置,電流の制御装置,電流の制御装置,電流の制御装置,電流の制御装置,電流の制御装置など.またはボタンが 動いているとき,回路路を地面 (0V) に接続します..
この装置は入力を地面に引っ張って パネルが起動を検知します
このコンベンションは,ボードがフィールドデバイスから電流を吸収するシンク型I/Oとは反対です.
実用的な違いは,フィールド配線がどのように構成されているかにある. ソース型配線は,ボードの出力と地面の間の負荷を接続する.シンクタイプが電源電圧とボードの入力との間の負荷を接続している間.
パネルのワイヤリングはボードタイプに一致する必要があります. 代替品の調達する前に,既存のボードのI/Oタイプをそのラベルから確認してください.
Q1: 機械加工センターの探査機サイクルでは不一致な測定結果が出ています.探査機で測定された寸法は予想以上に異なります.A16B-2202-0720が故障している可能性があります.
探査機の測定不一致は,HDI入力回路,探査機のスタイラスまたはボディ,または軸減速パラメータから生じる可能性があります.
標準DI入力ではなく,このボード上の正しい端末に接続されていることを確認します.探査機のトリガー信号の質をオシロスコップで確認する: 測定が一貫しているためには,クリーンで反発のないトリガーが必要です.
トリガーがきれいでHDI接続が正しければ,ボードのHDI回路はFANUCの資格のあるサービス技術者によってテストされるべきです.
Q2: 電源突発後,いくつかの機械出力が停止した. 残りのI/Oは正常に見える. 板が部分的に損傷している可能性がある.
はい.I/OボードのDO出力ドライバICは電圧トランジエントに脆弱です.電源突発は,他の部分を完ぺきにして,1つまたは複数の出力ドライバセクションを損傷させることができます.
これは,他のチャンネルが機能し続ける間に選択的な出力障害のパターンを生成します.
特定の出力チャネルが故障していることを確認し,それらの出力セクションの近くのボードの可視なコンポーネント損傷を確認します.電圧破損による部分的なボード故障は一般的な故障モードです.
Q3:このマシンには 96 入力/64 出力 I/O 構成があります.A16B-2202-0720 は既存のボードを入れ替えますか?
A16B-2202-0720は,既存の構成が必要とするよりも104 DIと80 DO を提供します.追加のチャネルは単に使用されていません. 主板,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源,電源-0720ボードと互換性がある既存の信号に割り当てられた使用されたチャンネルを置き換えることができる.
実行する前に,ボードタイプ互換性 (ソース対シンク,メインボード互換性) を確認してください.未使用のチャネルは動作上の問題を引き起こしません.
Q4: I/O ボードが交換されました. フィールド配線が正しかったにもかかわらず,いくつかの入力が正常に反応していません. 何がチェックされるべきですか?
I/Oボードの交換後,CNCの診断画面が I/Oアドレスの配分が 梯子プログラムが期待しているものと 同じであることを確認します.交換ボードが異なるI/Oアドレス設定を持っている場合 硬件スイッチまたはパラメータによって設定 梯子は間違ったアドレスからの信号を読み取ります.
オンにする前に,ボードの DIP スイッチ設定を元のボードの設定と比較してください.
アドレス設定は,I/Oボードの交換中によく見逃されるものです.
Q5:A16B-2202-0720とA16B-2202-0725の違いは何ですか?
両方のボードは104DIと80DOを備えている. -0720には高速スキップ (HDI) 回路が含まれているが, -0725には含まれていない.
機械がHDI応答を必要とする探査サイクルを使用する場合, -0720だけが必要な測定精度を提供します.
機械が探査または高速スキップを使用していない場合,いずれのボードも機能的に充実しているが, -0720は探査が後に追加された場合,その能力を提供する.
