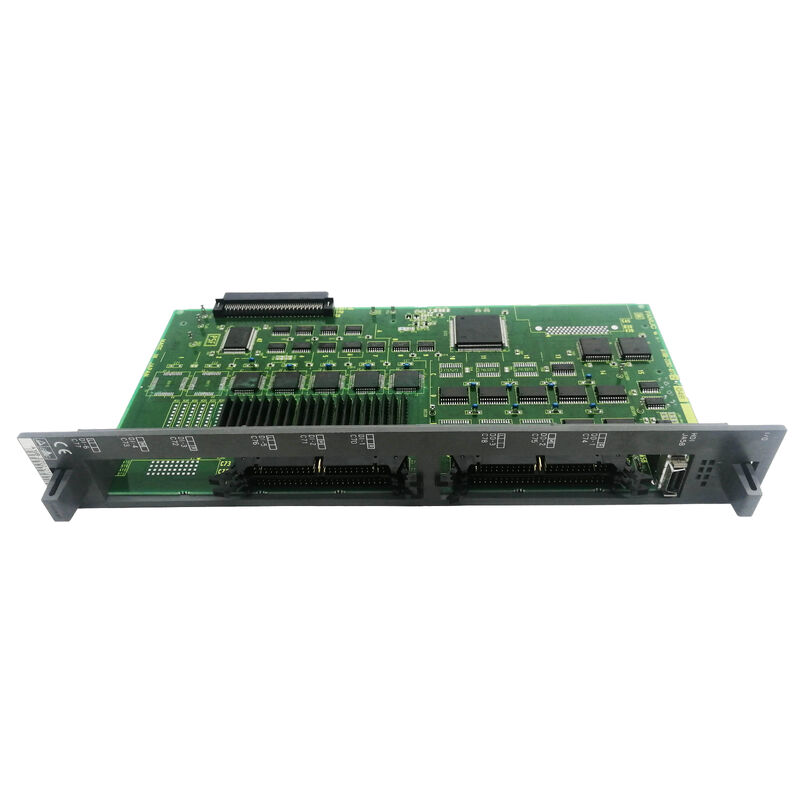

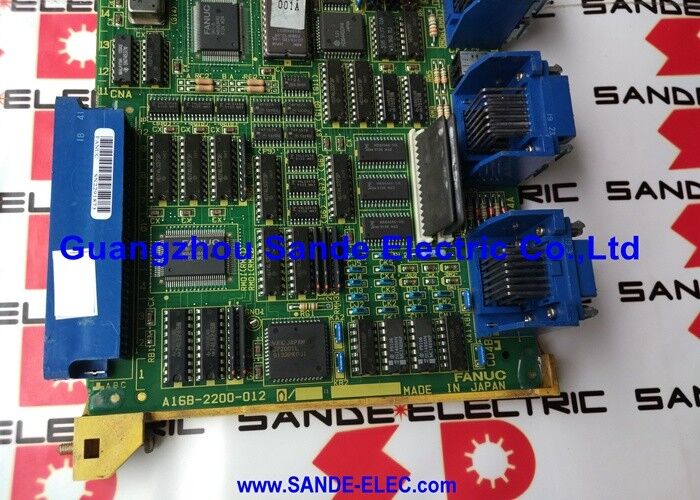

FANUCドライブモジュールボード A16B-2202-0571 A16B22020571 A16B-22O2-O571

A16B-2202-0571 | FANUC シリーズ 15-B サブ CPU ボード — F15-M / F15-T / SUB C CPU / マシニングおよびターニングセンター CNC

シリーズ 15-B — ファナックの高性能 CNC プラットフォーム

FANUC シリーズ 15-B は、要求の厳しい多軸および複雑な加工アプリケーション向けの主力 CNC システムです。ファナックのラインナップでシリーズ 16/18 の上に位置する 15-B は、以下に必要な軸数、処理能力、および高度な補間機能を提供しました。

複合5軸マシニングセンタ（F15-M）：同時 5 軸輪郭加工、高精度金型、航空宇宙部品加工。

マルチタレットおよびマルチスピンドルターニングセンタ (F15-T):多数の軸数と複雑な PMC シーケンスを必要とする複数のタレット、サブスピンドル、Y 軸、および部品伝達機能。

シリーズ 15-B の「B」はハードウェア世代を示します。これは、プロセッサ アーキテクチャが更新され、以前の 15-A と比較してサーボとスピンドルのパフォーマンスが強化された第 2 世代の 15 プラットフォームです。

主要な製品情報

サブ CPU — 拡張軸の処理パートナー

FANUC シリーズ 15-B は分散処理アーキテクチャを使用しています。メイン CPU ボードは、G コード補間、PMC ラダーの実行、表示、通信などのコア CNC 機能を処理します。システムが高軸数用に構成されている場合、サブ CPU ボードによってこの容量が拡張されます。

独立軸処理：サブ CPU は、追加のサーボ軸 (通常は基本メイン CPU 容量を超えるサーボ軸) の所有権を取得します。これらの拡張軸に対して独自の位置コマンドとフィードバック処理をサーボ ループ帯域幅全体で実行します。

並列運転：サブCPUはメインCPUと並行して動作します。メイン CPU が配下の軸を処理する一方で、サブ CPU は担当軸を同時に処理します。両方の CPU は共有 CNC バスを通じて同期し、シームレスで統合された多軸システムをオペレーターに提供します。

「サブ C」指定:製品説明の「Sub C」は、このサブ CPU の機能レベルを示します。シリーズ 15-B は、さまざまな処理レベルで複数のサブ CPU バリアントを提供しました。C レベルは、15-B サブ CPU ファミリ内の特定の処理能力に対応します。

アプリケーションシナリオ

シリーズ 15-M 5 軸マシニングセンタのサブ CPU の障害:F15-M マシニング センタは、X、Y、Z が正常に動作し続けている間、特に 4 軸目と 5 軸目（サブ CPU が処理する軸）でアラームを発生します。 A16B-2202-0571 が障害として特定されます。交換すると5軸動作に戻ります。

シリーズ 15-T マルチタレット旋盤のサブ CPU メンテナンス:サブスピンドル付きツインタレットターニングセンターF15-Tの制御システムを改修。 A16B-2202-0571 は、メイン CPU ボードとともに置き換えられ、システム全体が刷新されます。

よくある質問

Q1: シリーズ 15-B の A16B-2202-0571 (サブ CPU) と A16B-3200-0060 (メイン CPU) の違いは何ですか?

A16B-3200-0060 はメイン CPU マザーボードであり、他のすべてのボードが接続され、主要な CNC 機能を処理するコア ボードです。 A16B-2202-0571 はサブ CPU ボード、つまりメイン CPU の基本容量を超えて軸数を拡張するセカンダリ プロセッサ ボードです。完全に構成された多軸シリーズ 15-B システムが正しく動作するには、両方が存在し、機能する必要があります。

Q2: A16B-2202-0571 は、変更せずに 15-M 構成と 15-T 構成の両方で動作しますか?

はい。ボードの説明では、「PCB - 15M/T / F15B SUB CPU BOARD」であることが確認されており、両方の構成に対応しています。 PMC プログラムと CNC 軸パラメータは、ハードウェア ボード自体ではなく、どの軸と機能がサブ CPU に割り当てられるかを定義します。機械加工と旋削構成の間で変更するためにボードを変更する必要はありません。

Q3: A16B-2202-0571の置き換えにはサブCPU軸パラメータのバックアップが必要ですか?

サブ CPU 制御軸の CNC パラメータは、サブ CPU ボード自体ではなく、シリーズ 15-B のメイン SRAM メモリ モジュールに保存されます。 A16B-2202-0571 を交換しても、保存されているパラメータ データには影響しません。ただし、予防措置として、メインボードまたはサブ CPU ボードのメンテナンスを行う前に、必ずパラメータの完全なバックアップを実行してください。

Q4: A16B-2202-0571 はシリーズ 15-B 専用ですか、それともシリーズ 15-A でも使用されますか?

製品説明では、「F15B」、つまり 15-B (第 2 ハードウェア世代) と明示的に指定されています。シリーズ 15-A は、異なるハードウェア アーキテクチャを使用しました。 A16B-2202-0571 は 15-B サブ CPU ボードであり、15-A システムとは互換性がありません。
