| 起源の場所 | 日本 |
| ブランド名 | FANUC |
| 証明 | CE RoHS |
| モデル番号 | A16B-2202-0471 |
A16B-2202シリーズは,FANUCのAlpha (αi) CNC駆動世代向けのドライブ関連印刷回路板の主要なファミリーです.このシリーズは,複数のドライブモジュールファミリーにわたるセルボとスピンドルアンプボードをカバーします.:
スピンドル制御カード (04xx範囲):A16B-2202-0421 (PSM制御PCB),A16B-2202-0431/0432/0435 (スピンドル増幅機モジュールのAlpha SPM 6088シリーズ制御カード) を含む.
サーボワイヤリングボード (07xx範囲):A16B-2202-0740?? 0743 (Alpha-i SVM1 FSSBのワイヤリングボードを含む)A16B-2202-0750?? 0753 (Alpha SVM2型A/B型ワイヤリングボード) 単軸および二軸の伺服増幅器モジュールのための完全なワイヤリングボードファミリー.
SVM1配線板 (07xx範囲):A16B-2202-0760?? 0762 (Alpha SVM1-40S,SVM1-40L,SVM1-80型A/Bインターフェース用ワイヤリングボード) も本セッションで確認されました.
SVM1の電線板の大きさは:A16B-2202-0790/0991 (Alpha Type A/BシリーズのSVM1-240とSVM1-360について)

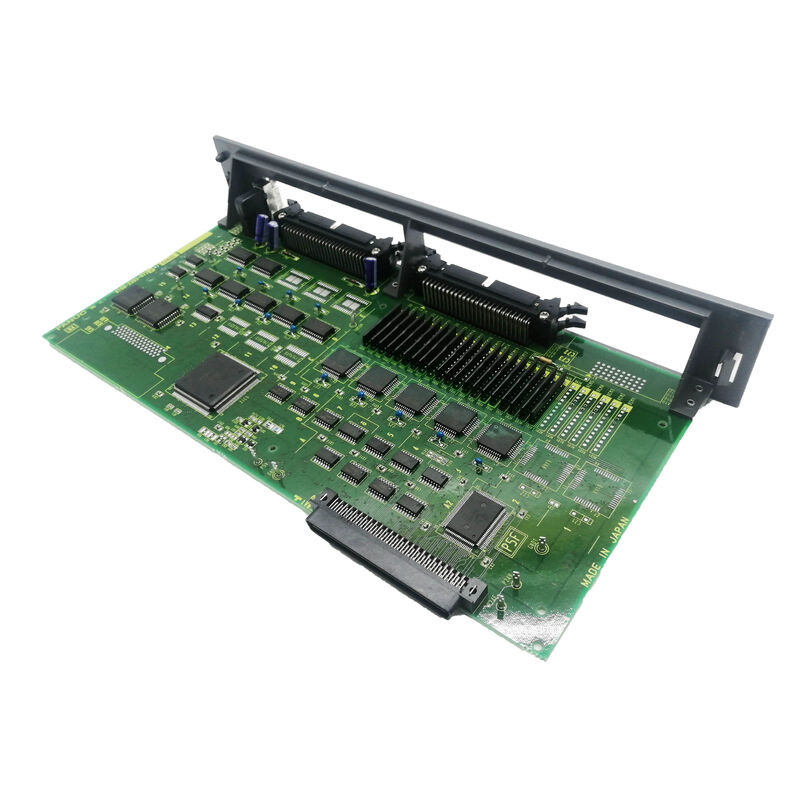

A16B-2202-0471は,この包括的なAlphaドライブPCBファミリー内にある1つの特定のボードで,適用されるドライブモジュールの特定の部品番号で定義された機能を果たしています.
| パラメータ | 価値 |
|---|---|
| 部分番号 | A16B-2202-0471 |
| シリーズ | A16B-2202 |
| ドライブ生成 | FANUC アルファシリーズ |
| タイプ | ドライブPCB |
| 適用する | CNC サーボ・スピンドル駆動システム |
アルファシリーズ (AlphaとAlpha-iの両方) は,生産的な製造時代を通してFANUCのCNC機械ツールを駆動した.Alphaシリーズドライブは以下のように登場する:
機械加工センター:X,Y,Z サーボ軸と主スピンドルで,サーボとスピンドル駆動は同じ駆動キャビネットを共有し,同じPSM DCバスから引き出します.
ターニングセンター:1つまたは2つのサーボ軸とスピンダール (spindle) は,SPMの隣に1つのアルファPSMと2つのSVMモジュールで構成される.
磨き機:精密サーボ軸で,アルファ駆動の電流制御性能が磨き深度の精度に必要な高セルボ硬さをサポートする.
大型加工システム:複数のSVM2モジュールと高性能SPMを備えた多軸構成で すべてが1つのアルファキャビネットから調整されます
A16B-2202シリーズのPCBは,これらの駆動システムを機能させる内部電子機器です. A16B-2202-0471は,このインフラに特有の役割を果たします.
アルファドライブモジュールのPCB障害:FANUCのCNC駆動システムは,A16B-2202-0471ボードに追溯できる故障を発生させる.ボードは駆動モジュール内のラベルから識別される.交換により,駆動機能が回復する.
ドライブモジュールのリニューアル:アルファシリーズ駆動モジュールを改修する専門的なCNCサービスワークショップは,包括的な内部ボード更新の一環として,A16B-2202-0471を置き換えています.
Q1:A16B-2202-0471が アルファドライブモジュールに適しているかをどうやって確認しますか?
特定のドライブモジュールの内にあるボードのラベルから部品番号を読みましょう.A16B-2202-0471と読み,これは確認された交換です.FANUC アルファ シリーズ メンテナンス マニュアル (B-65165E または適用可能なマニュアル版) にある駆動モジュールのスペアパーツリストとの交叉参照により,ボードの機能的役割を確認する..
Q2:A16B-2202-0471は,サーボアンプまたはスピンドルアンプのアプリケーションに対応していますか?
A16B-2202シリーズは,SVMワイヤリングボード (サーボ) とSPM制御カード (スピンドル) を含む確認された例を含む,セルボおよびスピンドル増幅板の両方をカバーします.A16B-2202-0471は,この範囲内に位置 047xホストドライブモジュールのドキュメントから,どのアプリケーションカテゴリが適用されるかを確認します.
Q3:A16B-2202-0471は,アルファとアルファ-i (αi) ドライブ世代の両方に互換性があるか?
A16B-2202シリーズのボードは複数のアルファ世代をカバーする.ホストモジュールのドキュメントから特定のドライブ生成互換性を確認します.A06B-6088) とAlpha-i (A06B-6096)A16B-2202-0471の正確な互換性は,適用されるメンテナンスマニュアルのスペアパーツ表から確認されています.
Q4: ドライブモジュール内のA16B-2202-0471にアクセスする前にどのような放出安全が適用されますか?
アルファシリーズ駆動モジュールは,電源源を取り除いた後に危険な電圧を保持するDCバスコンデンサを含む.FANUC Alpha シリーズ メンテナンス マニュアルに記載されている 放電待ち手順に従ってください.ドライブモジュールのハウジングを開ける前に,校正されたボルトメーターでバスの放電を確認します.
