A06B-6088 は、ファナックの基本的な Alpha シリーズ スピンドル パワー モジュール ファミリです。これは、Alpha 時代に製造された何千もの CNC 工作機械に搭載されていたスピンドル アンプ シリーズです。 6 つの電力定格により、スピンドル モーターの幅広い範囲をカバーします。
| モジュール | 注文番号 | 力 | 定格出力 |
|---|---|---|---|
| SPM-15 | A06B-6088-H215 | 15kW | — |
| SPM-22 | A06B-6088-H222 | 22kW | 95A |
| SPM-26 | A06B-6088-H226 | 26kW | 111A |
| SPM-30 | A06B-6088-H230 | 30kW | — |
| SPM-45 | A06B-6088-H245 | 45kW | 198A |
| SPM-55 | A06B-6088-H255 | 55kW | — |

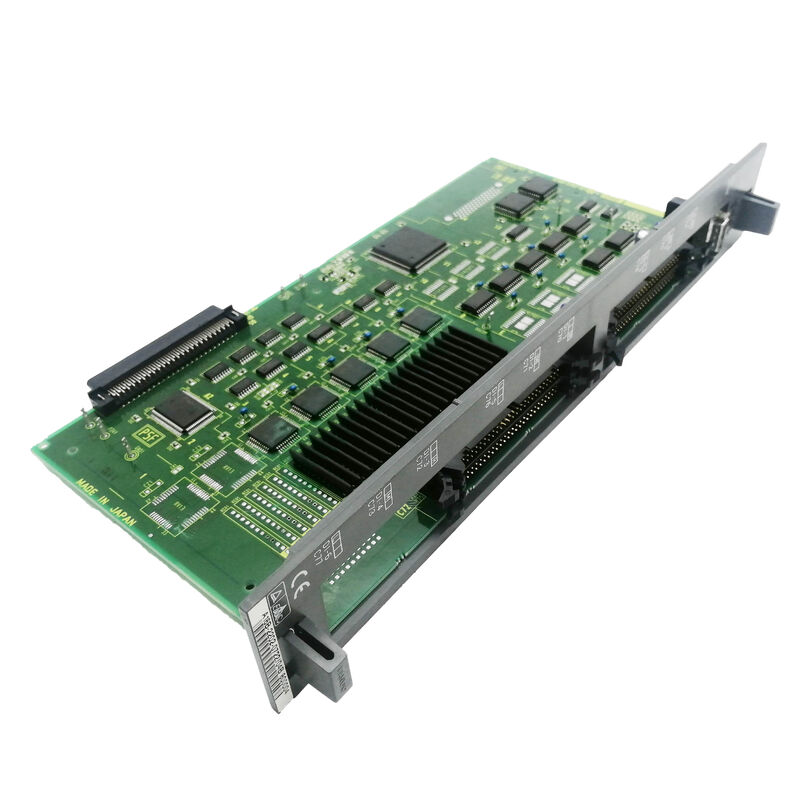

この範囲のすべてのモジュールは同じ制御カードを使用します。 043x 制御カード ファミリの A16B-2202-0435 は、これらのモジュールに有効な制御カードの 1 つです。
| パラメータ | 価値 |
|---|---|
| 互換性がある | A06B-6088 SPM-15 ～ SPM-55 |
| 家族 | A16B-2202-043x |
| ボードの種類 | コントロールカード (トップカード PCB) |
| インタフェース | シリアルスピンドルバス |
| 入力 | 283 ～ 325VDC (PSM DC バスから) |
| シリーズ | A16B-2202 |
CNC Electronics は、A06B-6088 SPM シリーズ モジュールには「異なるソフトウェアを示す #H50x サフィックス、つまり #H500、#H501、#H508」が付いていると述べています。これらのソフトウェア バリアントにより、モジュールがどのスピンドル モーター ファミリを駆動できるかが決まります。
A16B-2202-0435 を調達する場合は、取り付けられているスピンドル モジュールの銘板から、どの #H50x ソフトウェア バージョンが適合しているかを確認し、交換用ボードに互換性のあるソフトウェアが搭載されていることを確認してください。
SPM-22 スピンドル モジュール コントロール カードの障害:FANUC Alpha SPM-22 (A06B-6088-H222) でスピンドル速度調整エラーが発生します。スピンドルは動作しますが、CNC コマンドに応答せず、誤った速度で動作します。 A16B-2202-0435 コントロール カードが障害として識別されます。一致するソフトウェア バージョンに交換すると、速度規制が復元されます。
SPM-30 コントロール カードの交換:大型マシニングセンターの 30kW スピンドルモジュールには制御カードが必要です。 A16B-2202-0435 は、より小さい SPM 定格と同じ方法で SPM-30 (A06B-6088-H230) に対応します。同じ制御カードが 30kW モジュールを処理します。
Q1: A16B-2202-0435 は A16B-2202-0432 と直接交換可能ですか?
どちらも A16B-2202-043x ファミリに属しており、A06B-6088 SPM シリーズ コントロール カードの役割を果たします。ただし、各ボードの特定のソフトウェア バージョンは異なる場合があり、ソフトウェア バージョンによってモーターの互換性が決まります。 A16B-2202-0432 を A16B-2202-0435 に交換する前に (またはその逆)、両方のボードが、取り付けられているスピンドル モジュールと同じソフトウェア バリアント (#H500、#H501、または #H508) を搭載していることを確認してください。
Q2: A16B-2202-0435 と並んで、一般的な A06B-6088 SPM モジュールにはどのような内部ボードが搭載されていますか?
一般的な A06B-6088 SPM モジュールには次のものが含まれます。
Q3: A16B-2202-0435 コントロール カードの障害を示す CNC スピンドル アラーム コードは何ですか?
スピンドル アラーム SP07 (速度偏差)、SP08 (シリアル スピンドル通信エラー)、SP24/SP25 (不正なゲート ドライブ コマンドによる IPM アラーム)、および SP30/SP41 (速度エラー) は、制御カードの障害から発生する可能性があります。コントロールカードの故障と判断する前に、外部原因 (モーター、エンコーダー、配線) を取り除いてください。
Q4: A16B-2202-0435 の交換にはパラメータの変更が必要ですか?
いいえ。スピンドルパラメータは CNC のメインメモリに保存されます。交換用の制御カードを取り付けた後、CNC はシリアル スピンドル バス リンクを通じてスピンドル パラメータを自動的に再ロードします。生産に戻る前に、機械が主軸方向を使用している場合は、主軸速度の精度と実行方向を確認してください。
Q5: A06B-6088 SPM シリーズの「タイプ 1」インターフェイスは何を意味しますか?
タイプ 1 は、標準の M センサーとスピンドル モーターからの位置コーダー フィードバックを使用します。これは、モーター ソフトウェアは異なりますが、同じハードウェア ファミリを備えた後のファームウェア世代である「タイプ 2」(A06B-6088-H3xx シリーズ) とは対照的です。
