| 起源の場所 | 日本 |
| ブランド名 | FANUC |
| 証明 | CE ROHS |
| モデル番号 | A16B-2202-0421 |

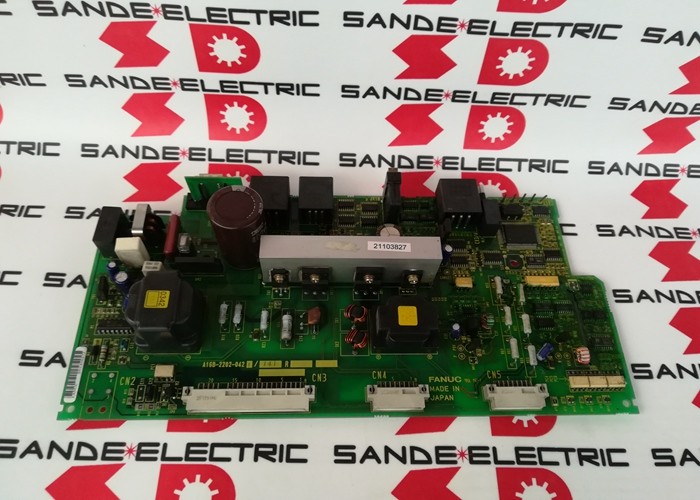

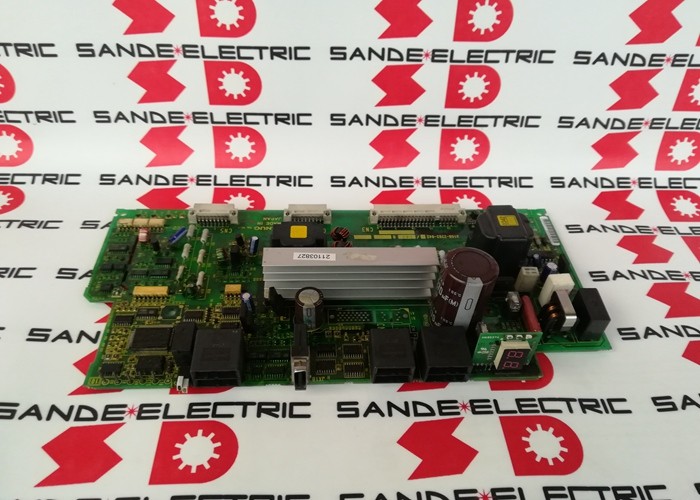

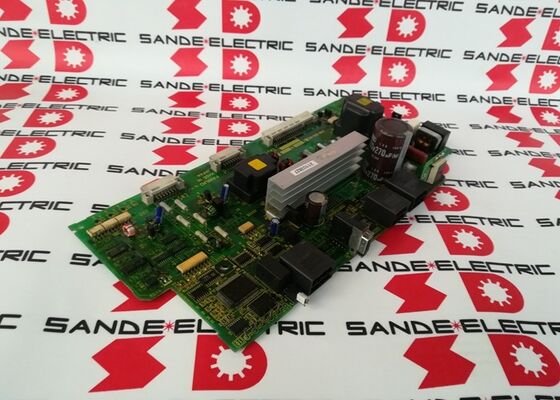

FANUC A16B-2202-0421 は、FANUC の A06B-6087 シリーズ Alpha PSM (電源モジュール) 用の配線基板です。これは、FANUC CNC 工作機械のドライブキャビネット内のサーボおよびスピンドルドライブに利用可能な電気的電力を決定するコンポーネントです。ドライブシステム内の他のすべては、PSM が正しく機能することに依存しています。サーボアンプモジュールは、DC バス電圧なしではモーター電流を切り替えることができず、スピンドルアンプはスピンドルを回転させることができません。PSM は真にドライブシステムの基盤であり、A16B-2202-0421 配線基板は PSM の電力変換の心臓部です。A06B-6087 PSM ファミリは、15kW から 55kW の連続出力の Alpha 世代電源モジュールをカバーしています (「15」から「55」のサフィックスはキロワット定格を示します)。
この範囲 (PSM-15 から PSM-55) は、1990 年代から 2000 年代にかけて製造されたほとんどの生産 CNC 工作機械をカバーしており、コンパクトな 2 軸旋盤から、複数の高出力サーボ軸と強力なスピンドルモーターを備えた大型 5 軸マシニングセンタまで含まれます。
この範囲全体で共通の配線基板は A16B-2202-0421 であり、Alpha ドライブサービスエコシステムの中で最も広く適用可能な基板の 1 つとなっています。
A06B-6087 PSM の電力回生設計は、注目すべきエンジニアリング特性です。
サーボモーターが減速するとき (重いテーブルや高速で移動する軸を停止するとき)、その移動質量に蓄えられた運動エネルギーはどこかに移動する必要があります。
抵抗タイプの電源では、このエネルギーはブレーキ抵抗器で熱として消費されます。A16B-2202-0421 配線基板を使用した回生 PSM 設計では、サーボアンプはこのエネルギーを DC バスを通じて PSM に戻し、PSM はそれを交流に変換して AC 主電源にフィードバックします。
その結果、よりエネルギー効率の高いドライブシステムが実現し、ブレーキ抵抗器からの熱負荷が排除されます。これは、冷却が制限されているキャビネットでは重要です。
主な仕様
パラメータ
| 互換性のある PSM 範囲 | PSM-15 から PSM-55 (A06B-6087 シリーズ) |
|---|---|
| 入力電圧 | 200～240VAC、3相 |
| 回生タイプ | 電力回生 (エネルギーを主電源に返します) |
| リビジョン | リビジョン 05D 以降で使用 |
| シリーズ | A16B-2202 |
| ステータス | 生産終了品 — スペアあり |
| 原産国 | 日本 |
| PSM アーキテクチャ — A16B-2202-0421 配線基板に含まれるもの | A06B-6087-H115 (PSM-15) から H155 (PSM-55) モジュール内部では、A16B-2202-0421 配線基板が物理的な電力変換を処理します。基板の主な回路は次のとおりです。 |
200～240VAC の三相主電源入力を生の DC に変換します。
このステージの整流ダイオードまたはサイリスタは、全ライン間電圧と、接続されているドライブシステム全体のピークモーター電流要求に耐える必要があります。プリチャージ回路:
PSM の電源が入ると、ドライブシステムの DC バスコンデンサは最初は充電されていません。
直接充電すると、非常に高い突入電流が発生します。プリチャージ回路 (配線基板上の抵抗器とバイパスコンタクタの配置) は、電源投入中の充電電流を制限し、コンデンサが動作電圧まで充電されたら抵抗器をバイパスします。その後、磁気コンタクタ (MCC) が閉じて主電源を接続し、PSM は通常動作に入ります。
回生インバータステージ:
電力回生回路は、DC バスからの回生電流 (サーボ軸の減速によって生成される) を取得し、それを AC に変換して主電源に返します。これには、主電源の周波数と位相に同期する必要がある制御インバータステージが含まれます。
DC バス分配: 安定化された DC バス電圧 (200VAC 入力の場合、公称 300V DC) は、バスバーを介してドライブラック内のすべての接続された SVM および SPM モジュールに分配されます。
配線基板は、この分配のためのバス接続ポイントと電流経路を提供します。リビジョン履歴 — リビジョン 05D が重要な理由
A16B-2202-0421 は、A06B-6087 PSM モジュールのリビジョン 05D 以降で指定されています。以前のリビジョン (04C 以前) では、A16B-2202-0420 配線基板が使用されていました。05D/04C のリビジョン境界は、PSM モジュールのハードウェア更新を表します。更新された配線基板 (A16B-2202-0421) は、以前の -0420 と比較して電力変換回路の改善を導入しました。
リビジョン 04C 時代の基板をリビジョン 05D 以降の PSM ハウジングに取り付けると、インターフェイスコネクタまたは回路構成に互換性の問題が発生します。
注文する前に、必ず PSM モジュールのリビジョンマーキングと配線基板の仕様を照合してください。
DC バス安全 — 重要な取り扱い要件
A16B-2202-0421 配線基板は、すべての PSM 配線基板と同様に、高電圧環境で動作します。この基板が維持する DC バスは、通常動作時に約 300V DC で動作します。これは致命的な電圧です。
A16B-2202-0421 配線基板の取り外しまたは点検を伴う作業は、主電源を切断した後、最低限の待機時間 (通常、PSM のメンテナンスマニュアルでは 10～15 分を指定) を経てから開始する必要があります。その後、DC バス電圧が安全であるとみなすことができます。
この間、PSM の前面にある「CHARGE」LED が消灯し、コンデンサの放電を確認する必要があります。内部コンポーネントに触れる前に、適切に定格された電圧計で DC バス電圧を直接測定することが、最終的な確認となります。
よくある質問
Q1: PSM がステータス LED コードで障害を示しています。配線基板の障害は、特定のアラームコードとどのように関連していますか？
FSSB 通信または制御電源障害に関連するコードは、通常、配線基板ではなく、対応する制御基板に関与します。
Alpha シリーズのメンテナンスマニュアルには、完全な LED コード解釈テーブルが記載されています。故障した基板を特定する前に、必ず特定の警報コードを照合してください。
Q2: PSM-26 の A16B-2202-0421 を PSM-37 で使用できますか？
A16B-2202-0421 は、PSM-15 から PSM-55 までの共通配線基板としてリストされており、PSM-26 と PSM-37 の両方が含まれます。両方のモジュールが同じリビジョン世代 (05D 以降) であれば、配線基板は物理的および電気的に同じコンポーネントであり、これらのモデル間で互換性を持って使用できます。
ただし、完全な PSM ユニットの熱設計とキャビネットの設置は、各モデルの特定の電力定格に合わせてサイズ設定されています。全体モジュールを交換する際は、機械のドライブシステムの総 kW 出力要件と PSM モデルの定格能力を常に照合してください。
Q3: PSM が「CHARGE」LED 障害を示し、DC バスが動作電圧に達しません。これは配線基板ですか？
DC バスが正常に充電されない障害は、配線基板のプリチャージ回路または整流ステージの問題を強く示唆しています。一般的な原因としては、プリチャージ抵抗器の焼損 (バスがまったく充電されないか、非常にゆっくりとしか充電されない原因となります)、バイパスコンタクタ駆動回路の故障 (初期充電後に抵抗器がバイパスされない原因となります)、または整流ダイオードの故障 (部分的な DC バスまたはゼロの DC バスを生成します) があります。
配線基板が故障したと結論付ける前に、入力 AC 電圧が仕様内にあること、および AC ラインヒューズが損傷していないことを確認してください。これらの外部チェックは数分で完了し、DC バス障害の最も一般的な原因を排除します。
Q4: A16B-2202-0421 配線基板と推奨 AC リアクトルの関係は何ですか？
PSM-15 (A06B-6087-H115) の場合、推奨される AC リアクトルは A81L-0001-0123 です。AC リアクトルは、キャビネット配線で PSM の上流に設置される外部コンポーネントです。これらは、PSM の整流器が主電源から引き込む高調波電流を低減し、突入電流のレートを制限します。
リアクトルは配線基板自体の一部ではありませんが、それと連携して機能します。リアクトルは常に PSM の設置に必要であり、その不在または不適切な定格は、配線基板の整流器コンポーネントへのストレスを増加させ、故障を早める可能性があります。
Q5: PSM 配線基板の DC バス接続ポイントに物理的な損傷が見られます。これはコンポーネントレベルで修理できますか？
DC バス接続ポイントの物理的な損傷 (炭化または焼損したバスバー接続、損傷した銅トレース、またはバス経路の電流通過コンポーネントの故障) は、適切な高電流はんだ付けおよびバスバー交換能力を持つ専門の FANUC 修理施設によって、コンポーネントレベルで修理できる場合があります。
ただし、高電流バス接続修理の安全上の影響により、修理された基板はサービスに戻す前に、全負荷下で徹底的にテストする必要があります。
PSM 配線基板の場合、特に損傷の程度が不明な場合、専門サプライヤーからのテスト済み交換ユニットは、社内でのコンポーネントレベル修理と比較して、より信頼性が高く費用対効果の高いソリューションとなることがよくあります。
