| 起源の場所 | 日本 |
| ブランド名 | FANUC |
| 証明 | CE ROHS |
| モデル番号 | A16B-2202-0420 |

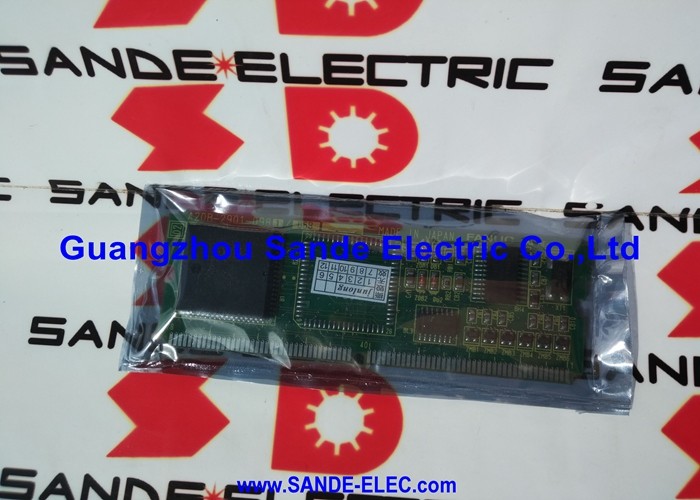

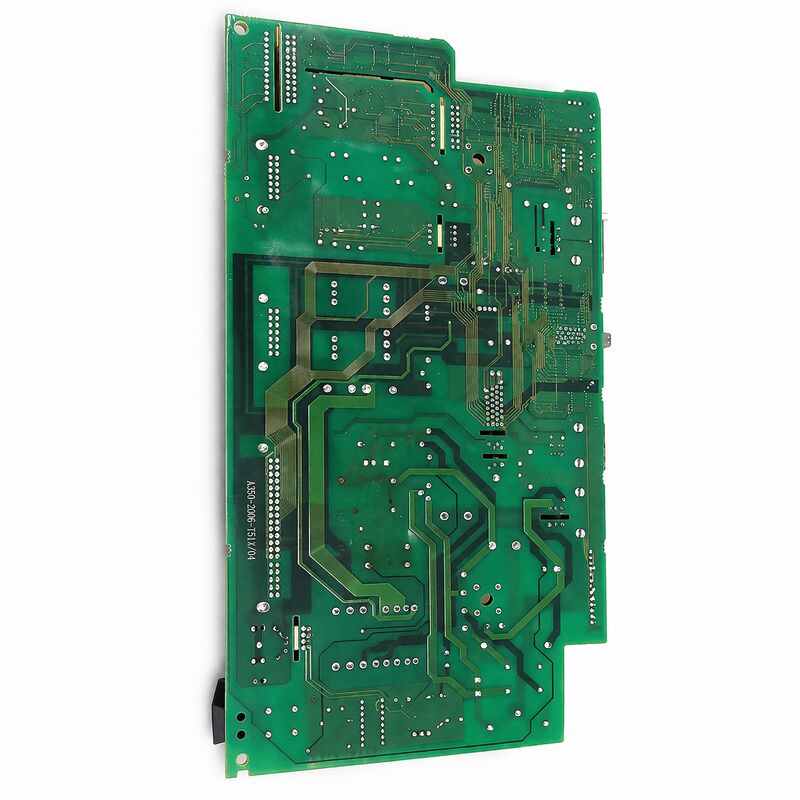

FANUC A16B-2202-0420 は、FANUC の小容量 Alpha 世代 PSM モジュール — A06B-6077 シリーズの PSM-5.5 (5.5kW) および PSM-11 (11kW) 用の電源配線基板です。これらのモジュールは、総ドライブシステム電力需要が控えめなコンパクト CNC 工作機械向けに設計されました。例えば、2つのサーボ軸と比較的スモールなスピンドルモーターを備えた小型 CNC 旋盤、3軸とミドルレンジのスピンドルを備えたコンパクトマシニングセンタ、または合計モーター出力が 5.5～11kW の連続運転範囲に収まるその他の特殊機械などです。PSM-5.5 および PSM-11 は、FANUC の Alpha シリーズ電源ラインナップの下位を占めます。
ドライブシステムコンテキストにおいて、PSM のキロワット定格は、同時に接続されたすべてのサーボおよびスピンドルアンプに供給できる連続電力を表します。
2軸旋盤と3.7kWスピンドルモーターを駆動する PSM-5.5 は、両方のサーボ軸を合わせて約1.8kWの電力を利用できます。これは通常、コンパクト旋盤の小型サーボモーターには十分です。
3軸と7.5kWスピンドルをカバーする PSM-11 は、よりタイトな構成ですが、控えめなサーボモーター定格の機械には実用的です。
A16B-2202-0420 配線基板は、その対となる A16B-2202-0421 と同様に、電源ドメインコンポーネントであり、200VAC 三相主電源入力を処理し、接続されたサーボおよびスピンドルアンプが引き出す DC バスに変換します。
そのアーキテクチャは同じ原則に従っています。整流ブリッジ、プリチャージ回路、回生インバータ（または PSMR バリアントの抵抗ブレーキ）、および DC バス分配です。
A16B-2202-0420 から A16B-2202-0421 へのリビジョン 04C/05D の境界での相互参照は、Alpha PSM シリーズの FANUC による継続的なハードウェア改良を反映しています。
0420 は古い、初期リビジョンの基板であり、0421 は後期リビジョンおよび大容量モジュールで使用される更新された設計を表します。
主な仕様
パラメータ
| 互換性のある PSM 範囲 | PSM-5.5 (A06B-6077-H106)、PSM-11 (A06B-6077-H111) |
|---|---|
| 入力電圧 | 200VAC クラス、3相 |
| リビジョンコンテキスト | リビジョン 04C およびそれ以前 |
| 対応基板 | A20B-1005-0591 (制御基板、初期構成) |
| シリーズ | A16B-2202 |
| ステータス | 生産終了 — スペアあり |
| 原産国 | 日本 |
| フィールド上のコンパクト Alpha PSM ドライブ — 保守コンテキスト | PSM-5.5 および PSM-11 は、1990 年代から 2000 年代初頭にかけて小型ワークショップやジョブショップで人気があったコンパクト工作機械に搭載されていました。 |
これらの機械にとって、保守の経済性は、大型で高価な生産センターとは異なります。
工作機械の残存価値は控えめかもしれませんが、生産フローにおけるその特定の役割により、ダウンタイムは依然として混乱を招きます。
A16B-2202-0420 配線基板 — またはより一般的には完全な PSM モジュール — は、機械を完全に停止させるコンポーネントであり、テスト済みの交換品の迅速な入手が優先されます。
A06B-6077-H106 および H111 PSM は、大容量の A06B-6087 モジュールよりも物理的に小さく、内部構造もそれに応じてコンパクトです。
このコンパクトさにより、モジュール内のコンポーネント交換 — 特に DC バス電解コンデンサの交換 — は、大型モジュールよりも注意が必要ですが、経験豊富なドライブ技術者にとっては本質的に難しくはありません。
低電力 Alpha PSM モジュールの一般的な故障モード
DC バスコンデンサの経年劣化:
その結果、DC バスリップルが増加します。コンデンサが電流過渡を効果的に吸収できなくなるため、バス電圧は公称値の周りでより多く振動します。症状には、軸切り替え中の原因不明の断続的なアラーム、PSM アラームコードの断続的な表示（特に同時軸加速のような高負荷時）、およびピークトルク能力の低下が含まれます。プリチャージ回路コンポーネントの故障:
プリチャージ抵抗は、電源投入時の突入電流を制限します。この抵抗が劣化（抵抗増加）または断線した場合、DC バスが充電されないか、ゆっくりと充電されます。
バイパスコンタクタまたはそのドライバ回路が故障した場合、バスは抵抗を介して永続的に充電されます。これは軽負荷では機能するかもしれませんが、負荷がかかると失敗します。これにより、「PSM 準備完了、ただしバス電圧低下」という状態が発生し、CNC はサーボアンプの故障として検出します。整流器コンポーネントの劣化:
AC を DC に変換する整流ダイオードまたはサイリスタは、特に機械の電源が電圧過渡を経験した場合、経年劣化する可能性があります。
劣化した整流器は、通常よりも低い DC バス電圧またはバス上の AC 高調波成分の増加を生成します。A16B-2202-0420 vs A16B-2202-0421 — 正しい基板の選択
これら 2 つの配線基板の主な違いは、それらが属する PSM モジュールであり、これは PSM モジュールのリビジョンレベルによって決まります。
PSM モジュールが A06B-6087-H115 (PSM-15) 以上 — リビジョン 05D 以降 — の場合、適用される配線基板は A16B-2202-0421 です。
PSM モジュールが A06B-6087-H115 (PSM-15) リビジョン A (初期バリアント) の場合 — 適用される配線基板も A16B-2202-0421 ですが、初期リビジョンの制御基板構成が異なります。
PSM モジュールの完全なリビジョン履歴が不明な場合、最も安全なアプローチは、専門サプライヤーから適合およびテスト済みのユニットとして、完全な PSM モジュール（ハウジング、配線基板、制御基板をまとめて）を交換することです。配線基板を単独で交換するのではなく。
FAQ
Q1: PSM-5.5 モジュールは電源投入時にアラーム LED「1」を表示します。これは配線基板の故障を示していますか？
これは、A16B-2202-0420 電源配線基板ではなく、外部 24V 電源またはその配線を指します。配線基板は、制御電源入力ではなく、主回路（AC から DC への変換）を処理します。
配線基板を調査する前に、PSM の制御電源コネクタへの 24VDC 電源を確認してください。
Q2: PSM-5.5 または PSM-11 で A16B-2202-0420 を A16B-2202-0421 に置き換えることはできますか？
これらは異なる PSM モデル用に設計された異なる基板です。共通の機能アーキテクチャを共有していますが、コンポーネント定格、物理的寸法、およびコネクタ割り当ては、それぞれの PSM ハウジングに適合しています。
A06B-6077 PSM-5.5 または PSM-11 ハウジングに -0421 基板を取り付けることはサポートされていません — コネクタレイアウトと回路構成が異なります。同じものを交換してください: A06B-6077 シリーズでは -0420 を -0420 に。
Q3: 機械は稼働していましたが、PSM-11 がアラームで突然シャットダウンしました。機械は高負荷ではありませんでした。何をチェックすべきですか？
低負荷時の予期せぬシャットダウンは、多くの場合熱イベントです — PSM の熱保護が、内部温度がしきい値を超えたためにトリップしました。低モーター負荷でも、PSM は自身の回路で熱を発生させます。
PSM 冷却ファン（装備されている場合）を確認してください。固着または劣化したファンは、古い PSM モジュールで予期せぬ熱シャットダウンの最も一般的な原因です。また、キャビネットの換気経路が妨げられていないこと、およびキャビネット内の周囲温度が仕様内にあることを確認してください。
ファンが正常に動作しており、温度が正常な場合、DC バス電圧を測定してください — 仕様外のバス電圧（高すぎるか低すぎる）も保護シャットダウンをトリガーする可能性があります。
Q4: A16B-2202-0420 は A06B-6087 シリーズの PSM-15 と互換性がありますか？
FANUC の Alpha シリーズのドキュメントによると、A06B-6087-H115 PSM-15 リビジョン B 以降は A16B-2202-0421 配線基板（リビジョン 05D 以降）を使用しますが、リビジョン A バリアントは初期リビジョンの制御基板構成で A16B-2202-0421 を使用します。
A16B-2202-0420 は、A06B-6077 PSM-5.5 および PSM-11 モジュールに関連付けられています。交換用配線基板を選択する前に、ネームプレートから特定の PSM モジュールのリビジョンを確認してください。
Q5: PSM モジュールのオーバーホールと配線基板の交換後、機械は起動時にすべてのサーボ軸で「SV アラーム」を表示します。原因は何ですか？
PSM 交換後の起動時の全軸サーボアラームは、通常、DC バスが動作電圧に達していないことを示します — サーボアンプは、DC バスがしきい値レベルに達するまで初期化されません。
これは、交換用配線基板のプリチャージ回路が故障している（バスが充電されない）、PSM が CNC から MCON（磁気コンタクタ制御）信号をまだ受信していない（プリチャージシーケンスを完了するために必要）、または PSM の AC ラインヒューズが正常でない場合に発生する可能性があります。PSM または SVM モジュールのバスバーで DC バス電圧を直接測定してください — 予想される動作レベル（通常、200VAC 入力で約 270～300V DC）を下回っている場合、PSM プリチャージシーケンスは正常に完了していません。
