| 起源の場所 | 日本 |
| ブランド名 | FANUC |
| 証明 | CE RoHS |
| モデル番号 | A16B-2201-0851 |
CNC 工作機械には、同時に動作する 2 つの異なる制御層があります。
のCNCすべての軸の動き、主軸速度、補間、および G コード プログラムの実行、つまり精密加工機能を処理します。
のPMC(プログラム可能な機械制御) は、クーラントのオン/オフ、チップコンベア制御、ドアインターロック、ツールチェンジャーシーケンス、油圧クランプロジック、パレット移送、オペレーターパネルのランプと押しボタンなど、その他すべてを処理します。 PMC はラダー ロジック プログラム (基本的には FANUC CNC 内に組み込まれた PLC) を実行し、CNC のモーション プログラムとは独立して実行します。

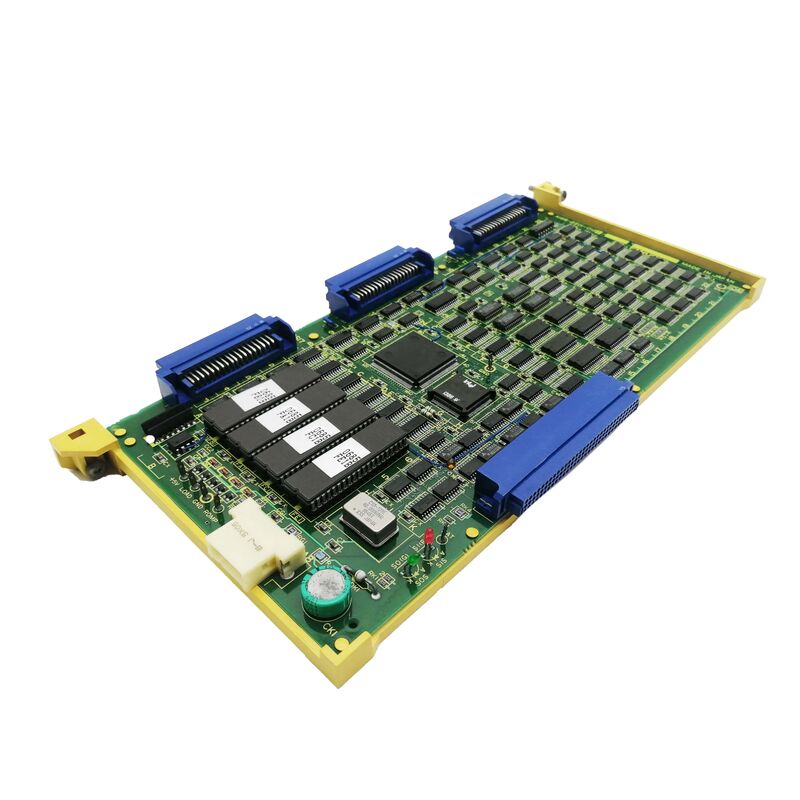

A16B-2201-0851 は、FANUC 15M (マシニング センター)、15T (ターニング センター)、および 15B CNC システムでこのマシン シーケンス ロジックを実行する PMC-NB シリーズ制御ボードです。
| パラメータ | 価値 |
|---|---|
| 部品番号 | A16B-2201-0851 |
| モジュール | PMC-NB |
| 互換性がある | ファナック 15M、15T、15B |
| 構成 | W/O CAP (コンデンサなし) |
| ボードリファレンス | A320-2201-T856 |
| タイプ | プログラマブルマシンコントロールPCB |
A16B-2201-0851 は、FANUC 15 シリーズの 3 つの CNC バリエーションに対応します。
F15M (マシニングセンター):15M CNC は、立型マシニング センター、横型マシニング センター、高性能多軸フライス盤を制御します。 PMC-NB は、ツール チェンジャ シーケンス、パレット シャトル、軸クランプ、冷却剤管理、およびオペレータ パネル ロジックを処理します。
F15T (ターニングセンター):15T CNC はターニング センターと旋盤を制御します。 PMC-NB の機能には、心押し台と振れ止め制御、バーフィーダー インターフェイス、パーツ キャッチャー シーケンス、チャック/コレット クランプ ロジックが含まれます。
F15B:15 シリーズ プラットフォームのバリアントで、同じ A16B-2201-0851 PMC-NB ボードでもサポートされています。
ツールチェンジャーの故障診断:FANUC 15M CNC を搭載したマシニング センターで、ランダムな工具交換タイムアウト アラームが発生します。アラームは PMC のツールチェンジャーの実行シーケンスで発生します。機械的原因を排除した後、PMC-NB ボードが障害の原因として特定されます。 A16B-2201-0851 を交換すると、信頼性の高い工具交換の実行が復元されます。
CNC の修理と修復:FANUC 15T CNC システムは、電源障害発生後に復旧中です。複数の基板が検査されます。 PMC-NB ボードはテストで不合格となり、A16B-2201-0851 に置き換えられます。 PMC プログラムのリロードとマシン シーケンスの検証後、旋盤は生産に戻ります。
予防予備在庫:複数の FANUC 15 シリーズ CNC を運用している生産施設では、A16B-2201-0851 を重要なスペアとして維持しており、マシンのダウンタイムを延長することなく PMC ボードの障害に迅速に対応できます。
Q1: A16B-2201-0851 を交換すると、PMC プログラムはどうなりますか?
PMC ラダー プログラムは、CNC システム内の不揮発性メモリに保存されます。ほとんどの 15 シリーズ構成では、プログラムは PMC ボード自体から独立して CNC のメモリに保持されます。 A16B-2201-0851 を交換した後、PMC プログラムは通常、バックアップ テープ、RS-232 転送、または I/O デバイスから再ロードされます。ボードを交換する前に有効な PMC プログラムのバックアップが存在することを必ず確認し、インストール後にフル マシン シーケンス テストを通じて PMC プログラムの動作を検証してください。
Q2: A16B-2201-0851 の「W/O CAP」指定の意味は何ですか?
「W/O CAP」は、ボードがバッテリ バックアップ コンデンサなしで供給されていることを意味します。一部の PMC-NB ボード バリアントには、短時間の停電中に SRAM メモリの内容を保持するためのオンボード コンデンサが含まれています。 W/O CAP バリアントは、電源オフ時のプログラム保持のために、システムのバッテリ バックアップまたは代替メモリ配置に依存します。既存のボードを交換する場合は、システムのメモリ保持設計を維持するために、元のボードの構成 (CAP なしまたはコンデンサあり) と一致させてください。
Q3: A16B-2201-0851 は FANUC 15 シリーズのすべてのモデルで使用できますか?
A16B-2201-0851はFANUC 15M、15T、15Bで確認されています。 15MA や 15TA などの他の 15 シリーズ バリアントは、特定の CNC 構成とソフトウェア バージョンに応じて、同じまたは異なる PMC ボードを使用する場合があります。 A16B-2201-0851 をシステムに取り付ける前に、ターゲット CNC モデルが 15M、15T、または 15B であることを確認し、ボードのリビジョンが、取り付けられている CNC の予期される PMC-NB ハードウェア バージョンと一致していることを確認してください。
Q4: PMC-NBボードは修理可能ですか?それとも必ず交換が必要ですか?
A16B-2201-0851 では、コンポーネント レベルの PCB 修理が技術的に可能です。ファナック CNC サービス会社は、オリジナルまたは同等グレードのコンポーネントを使用してボードレベルの修理を提供します。確認済みの直接交換用ボードが入手できない場合、修理が実行可能な選択肢となります。生産に不可欠なマシンの場合、修理されたボードが再取り付け前に機能テストを受けていれば、資格のあるファナック修理専門家によるボード修理が交換の代わりとして受け入れられます。
Q5: A16B-2201-0851 は CNC キャビネットのどこにありますか?
FANUC 15 シリーズ CNC キャビネットでは、PMC-NB ボードがメイン コントロール ユニット (CPU ボード、軸制御カード、およびその他の CNC ボードを含むラックマウント アセンブリ) に取り付けられます。ラック内のボードの位置は、特定の 15 シリーズ キャビネット構成とシステムの合計ボード構成によって異なります。 A16B-2201-0851 を取り外すか交換する前に、取り付けられているシステムの特定のスロット割り当てマップについては、FANUC 15M/15T/15B ハードウェア マニュアルを参照してください。
