| 起源の場所 | 日本 |
| ブランド名 | FANUC |
| 証明 | CE RoHS |
| モデル番号 | A16B-2201-0722 |
FANUC シリーズ 20 (一般的に F20 または FS-20 と呼ばれます) は、コンパクトなシリーズ 0 と高仕様のシリーズ 15 および 16 プラットフォームの間に位置する、ファナック 20 シリーズ世代のミッドレンジ CNC システムです。 「A」バリアント (シリーズ 20-A) は、シリーズ 20 ファミリの第 1 世代のハードウェア構成を示します。

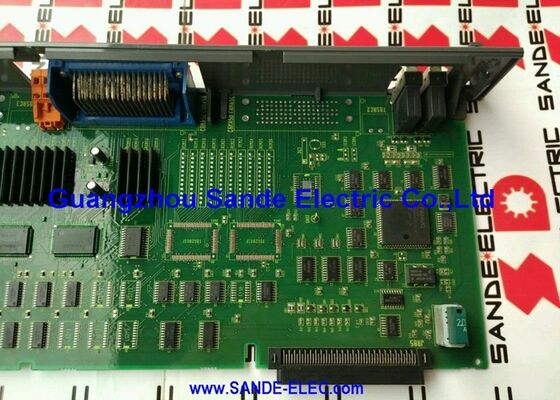

A16B-2201-0722 は、シリーズ 20-A 制御システムのメイン CPU ボード (マザーボード) です。すべての CNC 機能はこのボードを介して流れます。
CNC プログラムの実行:メイン CPU ボードは、パート プログラムを処理し、プログラムされたツール パスを調整された軸の動作コマンドに変換する補間アルゴリズムを実行し、プログラムの保存と検索を管理します。
3軸調整：「3 AXES」という指定は、ボードの補間および軸制御能力を裏付けており、マシニング センターまたは旋削中心軸構成 (通常は X、Y、Z、または X、Z とスピンドル関連の軸) の 3 つのサーボ軸コマンド出力を同時に管理します。
PMCインターフェース:メイン CPU ボードは、工具交換、冷却剤、オペレータ パネル機能を含む工作機械のシーケンス ロジックを管理する統合 PLC である PMC (プログラマブル マシン コントローラー) 機能をホストします。
CRT/MDIインターフェース:MDI キーボードからのオペレータ入力と CRT ディスプレイへの出力は、メイン CPU ボードを通じて管理され、オペレータとマシンの通信の中心ノードとなります。
| パラメータ | 価値 |
|---|---|
| 互換性のあるCNC | 20-Aシリーズ（F20）、20MAシリーズ |
| 軸数 | 3 |
| ボードの種類 | メインCPU（マスターPCB） |
| シリーズ | A16B-2201 |
| 応用 | マシニングセンタ、ターニングセンタ |
FANUC シリーズ 20 は、FANUC CNC 製品の歴史の中で特定の位置にあります。
生成コンテキスト:シリーズ 20 は、フル機能のシリーズ 15 または 16 システムよりもコスト効率を高めながら、追加の軸容量または処理パフォーマンスを必要とするアプリケーション向けの、シリーズ 0 のより高性能な代替品として導入されました。
機械の用途:シリーズ 20MA (マシニング センターの 20-A バージョン) は、3 つの制御軸とスピンドル制御を必要とする立型および横型マシニング センターに使用されます。これは、角柱部品の 3 軸加工の標準構成です。
マスター PCB として A16B-2201-0722:メイン CPU ボードは、シリーズ 20-A コントロール ラックで最も重要な単一ボードです。ここで障害が発生すると、CNC 機能全体が無効になります。他のすべてのボード (I/O、軸、ディスプレイ、PMC 拡張) は、動作しているメイン CPU ボードに依存します。
シリーズ 20-A CPU ボードの障害:FANUC シリーズ 20-A CNC マシニング センターで、CNC システム レベルの障害が発生します。CNC が起動に失敗したり、個々の軸や周辺ボードに原因があるとは考えられない CPU レベルのアラームが生成されます。 A16B-2201-0722 はメイン CPU ボードの障害として識別されます。交換すると CNC の機能が完全に回復します。
シリーズ 20MA 制御システムの再構築:FANUC シリーズ 20MA CNC を実行する生産機械は、制御システムの復元を受けます。制御システムのオーバーホールの一環として、A16B-2201-0722 メイン CPU ボードを交換します。
Q1: A16B-2201-0722 における「シリーズ 20-A」、「F20」、および「20MA」の関係は何ですか?
これらの用語はすべて、同じ、または密接に関連した CNC 生成を表します。 「シリーズ 20」または「F20」は製品ファミリー名です。 「20-A」は、特定のハードウェア リビジョンを識別します (A = 第一世代)。 「20MA」は、シリーズ20-Aのマシニングセンタ応用バージョンです。 A16B-2201-0722 メイン CPU ボードは、シリーズ 20-A ファミリに対応しており、標準 20-A と 20MA マシニング センター バリアントの両方で確認されています。
Q2: A16B-2201-0722 はなぜ 3 軸だけをサポートしているのですか? 4 軸機械でも使用できますか?
「3 AXES」という指定は、この特定のボード構成に組み込まれた軸補間と軸制御能力を反映しています。 4 軸以上の CNC マシンには、異なるメインボード バリアントまたは追加の軸拡張ハードウェアが必要です。正しい構成を持たずに 4 軸機械で A16B-2201-0722 を使用すると、軸構成の不一致が生じます。ご注文前に工作機械の電気資料で必要な軸数をご確認ください。
Q3: A16B-2201-0722 を交換するには、完全な CNC データのバックアップと復元が必要ですか?
はい。メイン CPU ボードは中央コントローラです。その交換には、ボードを取り外す前に、すべての CNC データ (パーツ プログラム、パラメータ、ツール オフセット、PMC ラダー) の完全なバックアップが必要です。交換用 A16B-2201-0722 を取り付けた後、CNC が通常の動作を再開するには、すべてのバックアップ データを復元する必要があります。最新のバックアップ ファイルなしでメイン CPU ボードを交換しないでください。
Q4: A16B-2201-0722はFANUCシリーズ21CNCでも使用できますか?
このボードのサービス リストには、シリーズ 20 とシリーズ 21 の両方の CNC システムに関連して記載されています。シリーズ 21 は、ハードウェア アーキテクチャにおいてシリーズ 20 と密接に関連しています。 A16B-2201-0722 がシリーズ 21 で直接機能するかどうかは、特定の制御ラック ハードウェア リビジョンによって異なります。シリーズ 21 システムに取り付ける前に、該当する FANUC シリーズ 20 / シリーズ 21 ハードウェア ドキュメントを確認してください。
Q5: シリーズ 20-A のメイン CPU ボードの障害を示す具体的な CNC アラーム コードは何ですか?
FANUC シリーズ 20-A システムのメイン CPU ボードの障害は通常、CNC の電源投入初期化が完了する前に表示されるシステム レベルのアラーム (ROM/RAM パリティ エラー、ウォッチドッグ タイマー アラーム)、CPU バスの障害、または電源投入後のオペレータ画面の表示の完全な失敗を引き起こします。これらは、軸アラーム (サーボ ハードウェアを示す) や PMC アラーム (シーケンス障害を示す) とは異なります。起動中に CNC がオペレータ ディスプレイに到達できず、周辺ボードの障害が特定されない場合、A16B-2201-0722 が主な診断対象となります。
