| 起源の場所 | 日本 |
| ブランド名 | FANUC |
| 証明 | CE RoHS |

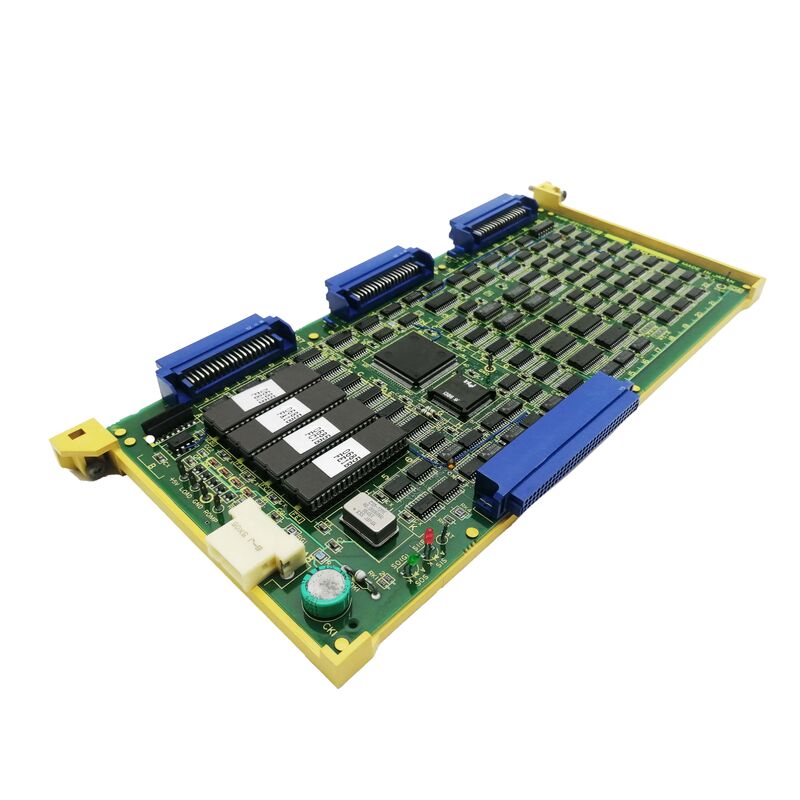

| モデル番号 | A16B-2201-0351 |
FANUCシリーズ15Bは,最も要求の高い多軸機械ツール 移動ライン,大型多スピンドル加工センター,軸数が8に達する柔軟な製造システムこの多くの軸を同時に管理することで 主CPUのリアルタイム予算に負担がかかる.
シリーズ15Bは,サブCPUアーキテクチャを通じてこれを解決します:メインCPUは主要なCNC機能 (プログラム挿入,ユーザーインターフェース,通信) を処理します.専用サブCPUボードが拡張軸制御と同期機能を処理している間. A16B-2201-0351は,このサブCPUボードである. "Max Sub-B"の指定は,シリーズ15-BのサブCPUオプションで利用可能な最大容量を持っていることを示しています.
| パラメータ | 価値 |
|---|---|
| 指定 | 最大サブB |
| CNCシステム | FANUCシリーズ15B |
| 機能 | 多軸制御,同期,故障チェック |
| タイプ | サブCPUボード |
| シリーズ | A16B-2201 |
シリーズ15BサブCPUボードファミリー内では,いくつかのバリエーションが異なる能力レベルを提供します.
A16B-2201-0351の"Max"指定は,最も要求の高いシリーズ15B構成に適したサブBクラス内の最大機能セットを搭載することを示しています.
大型加工センターのサブCPUの故障:12軸を制御するシリーズ15B多軸加工センターは,サブCPUボードに関連したアラームを発揮する.軸512は利用できない.A16B-2201-0351は失敗したボードとして識別される.交換は,完全な多軸操作を回復する.
同期軸制御障害:同期されたゲントリー軸を持つゲントリー型機械は同期制御アラームを発揮する.A16B-2201-0351によって提供される同期機能が障害される.ボード交換は同期軸ペアの調整された動きを回復.
Q1:A16B-2201-0351 (最大サブB) とA16B-2201-0331の違いは何ですか?
両面板は,シリーズ15Bの多軸制御,同期制御,故障チェック機能を備えています.A16B-2201-0351は,A16B-2201-0331と比較して,より高い能力または追加の処理リソースを示す"Max Sub-B"と指定されています.. 特定のシステム軸構成に必要なサブCPU変種をFANUCシリーズ15Bのハードウェアドキュメントから確認する.
Q2:A16B-2201-0351を交換するには軸パラメータを再設定する必要がありますか?
多軸および同期軸のパラメータは,サブCPUボードではなく,CNCのメインパラメータメモリに格納される.A16B-2201-0351を交換すると軸のパラメータが消えない.交換装置を装着した後交換後,同期ペアの動作を含むすべての軸機能を確認します.
Q3:A16B-2201-0351が軸駆動故障ではなく故障したと示すCNCアラームは?
サブCPUボードの故障は,通常複数の軸に同時に影響するアラームを生成する.特にメインCPUのネイティブ容量を超えた軸.軸 1 〜 4 が正常に動いているが,軸 5+ のすべてのアラームが同時に動いている場合単軸アラーム (セット内の1軸) は,通常,サブCPUではなく,その特定の軸のサーボドライブまたはモーターを指します.
Q4:A16B-2201-0351は,シリーズ15Aまたはシリーズ15CのCNCシステムと互換性があるか?
A16B-2201-0351は,シリーズ15Bで確認されている.シリーズ15-Aは,異なるサブCPUボードハードウェア (アドオン軸機能のためのA16B-2200-0081など) を使用している.シリーズ15-C (適用される場合) は独自のハードウェア世代を持っています.このボードを調達する際には,常に正確なシリーズ15モデル (15-A,15-B,15-C) を指定してください.
Q5:A16B-2201-0351を入れ替える前にどのデータバックアップが必要ですか?
すべてのCNCメインユニットボードのメンテナンスのように,交換前に完全なバックアップを実行します作業オフセットデータサブCPUボード自体はプログラムデータを保存しませんが,バックアップは,ボード交換プロセス中に他の問題が発生した場合の復元を保証します.
