| 起源の場所 | 日本 |
| ブランド名 | FANUC |
| 証明 | CE ROHS |
| モデル番号 | A16B-2201-0110 |
部品番号: A16B-2201-0110
メーカー: FANUC株式会社 (日本)
製品タイプ: オペレーターパネル I/O PCB (マシンパネルインターフェース)
ボードシリーズ: A16B-2201
互換システム:FANUC シリーズ 16i, 18i, 21i (F16M/T)
説明: マシンオペレーターパネルインターフェースユニット

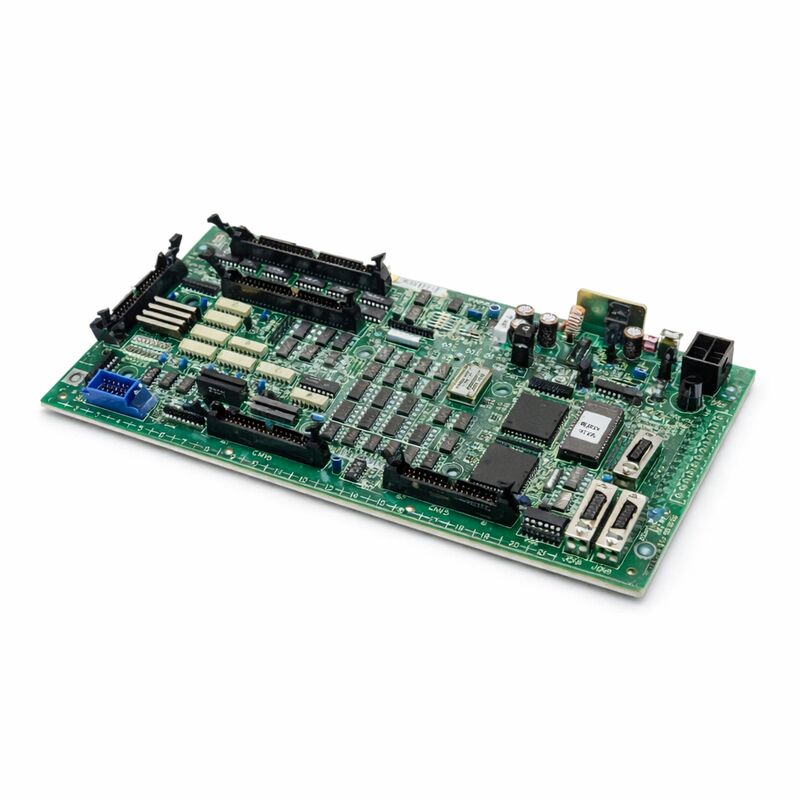

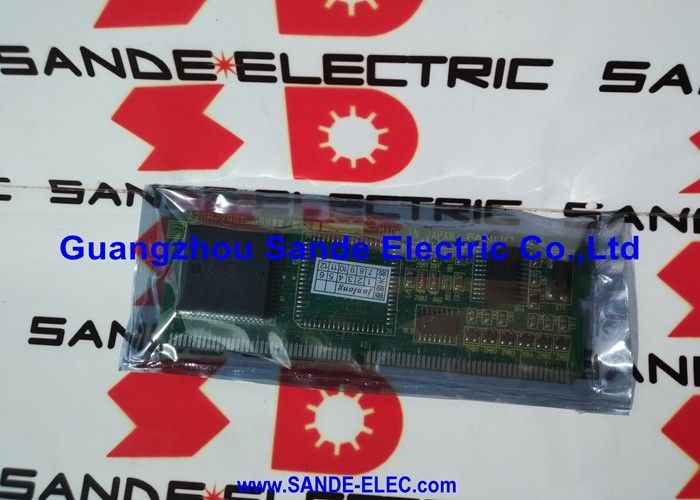

A16B-2201-0110 は、FANUC のシリーズ 16i、18i、21i CNC コントローラー用のオペレーターパネル I/O PCB です — 特に F16M および F16T マシンオペレーターパネル構成用です。このボードは、機械オペレーターのパネルハードウェアと CNC コントローラーの PMC (プログラマブルマシンコントローラー) ロジック間の物理的および電子的ブリッジです。機械のオペレーターパネル上のすべてのボタン操作、スイッチ選択、インジケーターランプは、このボードを通過します。
オペレーターパネルは、人間と機械が出会う場所です。
送り速度オーバーライドノブ、モードセレクタースイッチ、軸ジョグボタン、サイクルスタート、送りホールド、シングルブロック — これらの物理的なコントロールはすべてオペレーターパネル I/O ボードに配線されています。
ボードはこれらのコントロールからの電気信号を受信し、デジタル状態に変換し、I/O インターフェースを介して PMC に提示します。
逆方向では、PMC の出力ロジック — パネルのインジケーターランプとステータスディスプレイを駆動する — がこのボードを介して物理的なランプ回路に流れます。
正常に機能する A16B-2201-0110 がないと、機械のオペレーターパネルは操作不能になります。
CNC は内部で実行を続けることができますが、オペレーターはパネルを介して機械をコマンドする能力を失います。
同様に重要なのは、非常停止ボタンや送りホールド機能などの重要なパネル入力がこのボードをルーティングすることです — パネル I/O ボードの故障は、パネルを介したオペレーターの安全コマンドに応答する機械の能力を損なう可能性があります。
| パラメータ | 値 |
|---|---|
| 部品番号 | A16B-2201-0110 |
| メーカー | FANUC株式会社 |
| 製品タイプ | オペレーターパネル I/O PCB |
| ボードシリーズ | A16B-2201 |
| 互換システム | FANUC シリーズ 16i, 18i, 21i (F16M/T) |
| 用途 | 機械オペレーターパネルインターフェース |
| 入力電圧 | 24V DC (フィールド側) |
| 原産国 | 日本 |
| 動作温度 | 0 – 55℃ |
| 保管温度 | −20 – 60℃ |
| 湿度 | 75% RH 以下 (結露なきこと) |
| 利用可能な状態 | 新品 (余剰品) / 改装済み / 修理済み |
オペレーターパネル I/O ボードは、CNC システム内の特定のアーキテクチャ上の位置を占めます。CNC コントローラーのメイン CPU ボードは、プログラム実行とモーション補間を処理します。PMC は機械のラダーロジックを実行します。
パネル I/O ボードは、機械パネルの物理的な世界への電気的インターフェースを処理します。
機械パネルには、数十または数百の個別のプッシュボタン、キースイッチ、セレクタースイッチ、インジケーターランプが含まれています。
これらはそれぞれ独自の配線を持つ個別の電気回路です。パネル I/O ボードの整理された入出力アーキテクチャがない場合、これらの各回路は CNC のロジック回路への直接的かつ個別の接続を必要とします — ノイズ耐性、配線の複雑さ、距離の点で非現実的な配置です。
パネル I/O ボードは、パネル配線を構造化された、コンディショニングされたインターフェースに集中させることでこれを解決します。
ボードの入力回路は、フィールド側の 24V DC パネル配線とコントローラーのロジック回路との間に光学的絶縁を提供します。
この絶縁は、パネル配線 — マシンキャビネット全体を電源ケーブルの隣を走る — からコントローラーの敏感なロジックに伝わる可能性のあるノイズと電圧過渡現象をブロックします。
ボードの出力回路は、インジケーターランプ回路を駆動します。
これらは、コントローラーのロジックが直接供給できるよりも多くの電流を必要とします。パネル I/O ボードの出力ドライバーは、このギャップを埋め、ランプを点灯させるために必要な電流を供給し、コントローラーのロジックは単にデジタル出力ビットを設定します。
A16B-2201-0110 は、シリーズ 16i プラットフォームの F16M (マシニングセンター構成) および F16T (ターニングセンター構成) に対応します。マシニングセンターとターニングセンターではオペレーターパネルのレイアウトと I/O 要件が異なるため、この区別は重要です。
M 構成には、マシニングセンターの追加機能 — ツールチェンジ準備完了信号、スピンドルオリエンテーション入力、パレットチェンジ信号 — に適した特定の入出力が含まれています。T 構成は、ターニングセンターの異なる I/O 要件に対応します。
A16B-2201-0110 は、これらのオペレーターパネルタイプの I/O 要件に対応し、特定の機械タイプに適した信号割り当てとチャネル数を提供します。
異なる機械タイプ用に指定されたボードをインストールすると、ボードが物理的に適合し、コネクタタイプが一致しても、I/O マッピングが不正確になる可能性があります。
パネル I/O ボードの障害は、目に見える即時の症状を引き起こします。応答しなくなったパネルボタン、機械の状態に関係なく常に点灯または常に消灯しているインジケーターランプ、効果がないように見えるモードセレクター — これらはすべて、故障または故障したパネル I/O ボードの特性です。
CNC の PMC 診断画面は、主要な診断ツールです。
これらの画面は、PMC のすべての I/O アドレスのリアルタイム状態を表示します。パネル I/O の障害が疑われる場合、技術者は、各ボタンを物理的に押したり離したりしながら、特定のパネルボタンに対応する PMC 入力アドレスを監視します。アドレスが正しく状態を変更する場合、その入力チャネルは機能しています。応答しない場合、障害はボード、配線、またはパネルデバイス自体にあります。
複数の入力または出力チャネルが同時に故障した場合 — 特にボード上の同じコネクタグループを共有するチャネル — は、配線の問題ではなくボードの障害を強く示唆します。個々の配線障害は通常、一度に 1 つの信号に影響します。
コネクタまたはボードの障害は、信号のグループに同時に影響します。
Q1: 機械のサイクルスタートボタンが機能しなくなりました。CNC はアラームを表示せず、その他は正常に見えます。これは A16B-2201-0110 の可能性がありますか？
ボタンを押しながら、サイクルスタート入力アドレスの PMC 診断画面を確認してください。アドレスが状態を変更する場合、ボードはボタン入力を正しく読み取っています — 問題は PMC ラダーロジックまたはサイクルスタート機能をゲートする CNC のモード条件にあります。
ボタンを押してもアドレスが状態を変更せず、マルチメーターでボタンの接触抵抗が良好であることが確認された場合、そのチャネルのボードの入力回路が故障しています。
Q2: 複数のパネルインジケーターランプが機械の状態に関係なく常に点灯しています。PMC は、これらのランプの出力アドレスが OFF にコマンドされていることを示しています。ボードの何が問題ですか？
OFF にコマンドされているが常に点灯しているランプは、これらのチャネルの出力ドライバー回路が導通状態で故障していることを示します。
ドライバーは PMC によってコマンドされたときにオフになるはずですが、故障したドライバーは導通したままです。
これは出力ドライバーセクションのボードレベルの障害です。影響を受けるチャネルはソフトウェアの変更では修正できません — ボードの修理または交換が必要です。
Q3: 近くの落雷の後、パネルが完全に応答しなくなりました — ボタンは機能せず、ランプも点灯しません。機械はその他は正常に起動します。これはボードですか？
落雷は、外部フィールド配線に接続されたボードの入力保護回路を損傷する可能性のある電圧過渡現象を発生させます。
パネル I/O ボードは、サージエネルギーのアンテナとして機能するパネル配線に直接接続されています。
入力保護コンポーネントが損傷した可能性がありますが、ボードの他の回路はそのまま残っています。ボードに目に見える損傷がないか確認してください。
損傷が見えないが、障害パターン — CNC は正常だがパネルが完全に機能しない — が一貫している場合は、ボードを交換してテストしてください。
Q4: 交換用の A16B-2201-0110 が取り付けられました。パネルは応答するようになりましたが、特定のボタンが間違った機能を持っているようです。これは何が原因で起こり得ますか？
ボード交換後のボタン機能の間違いは、通常、I/O アドレスの不一致を示しています — 物理的な I/O アドレスを CNC 機能にマッピングする PMC パラメータまたはラダーロジックを確認する必要がある場合があります。
一部の構成では、I/O アドレスの割り当ては、元のボードの設定と一致する必要があるパラメータまたはコネクタ構成を通じて設定されます。
PMC 診断画面で、機械の配線ドキュメントと比較して I/O アドレスの割り当てを確認してください。
Q5: ボードは損傷していないように見えますが、機械パネルの 1 つのボタンが断続的に登録に失敗します。これはボードまたはボタン自体の可能性がありますか？
断続的な単一ボタンの障害は、ボードの障害よりもパネルハードウェアの問題 — ボタンの接触不良、その特定のチャネルのコネクタの抵抗が高い、またはそのボタンへのケーブルの配線の損傷 — である可能性が高いです。断続的な動作を引き起こすボードの障害は、複数のチャネルに影響する傾向があります。
ボタンの接触抵抗を直接テストしてください。そのボタンへの配線を点検してください。配線と接触が良好で、障害が続く場合は、そのチャネルのボードの入力回路が限界です。
