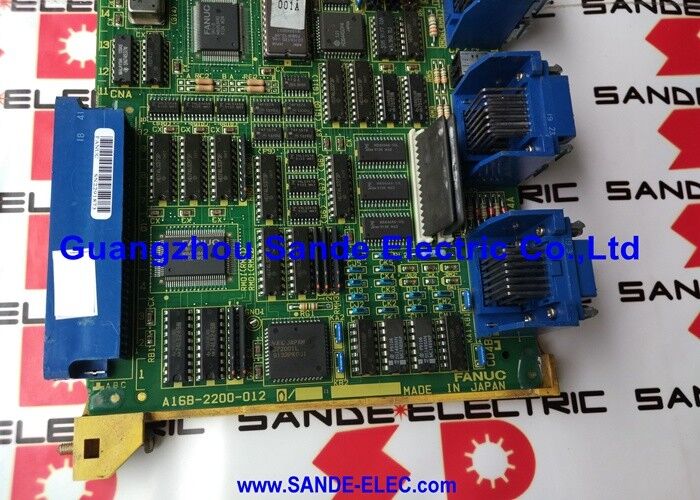

FANUC A16B-2201-0101 シリアルスピンデルインターフェース付きメモリPCB FANUCシリーズ0/C/D CNC

メモリーボードとスピンドルのシリアルリンクを1つのPCBで

A16B-2201-0101は,FANUCシリーズ0 (0C,0D,0F) マスターPCBで2つの機能を果たします.32ビット0シリーズ制御装置のためのシステムプログラムメモリを提供します.そして,シリアル・スピンドル (SP) インターフェースを搭載している. 光ファイバーまたはファイバーからハードワイヤへの通信経路で,CNCをACスピンドル増幅器に接続している..

32Kのベースシステムメモリは 128Kに拡張され,ボードに追加されたメモリICが搭載されています.PMCプログラムチップはメインメモリではなくメモリーカードに保存されます.このボードを失うことは,CNCのプログラムメモリとスピンドル通信リンクを同時に失うことを意味します. 両方の機能は同じPCBにあります.

シリアル・スピンドル・インターフェースは,ボードの2つ目の特徴です.このボードからの光ファイバーリンクは,コンバーターを通してSPMに接続します旧式 AC シリアル アンプ (黄色のケースシリーズ) を搭載した機械では,ファイバーリンクはこのボードからドライブに直接移動します.ファイバーインターフェイスは,CNCとスピンドルドライブとの間にスピンドル速度コマンドとフィードバックを運ぶ.

基本規格

交換後 完全パラメータ再充電が必要

A16B-2201-0101を交換するには,完全なパラメータ再充電が必要です. 機械のCNCパラメータ,PMCデータ,およびプログラムコンテンツは,ボード交換後にバックアップから復元する必要があります.0シリーズCNCのメモリーボードの交換を開始する前に確認された現在のバックアップは必須です.

バックアップなしでは機械の元の構成を復元するには,ドキュメントから設定されたパラメータを再構築する必要があります. 時間がかかり,元のマシン設定の詳細な知識が必要です..

隣接した変種A16B-2201-0103も0シリーズファミリーで使用されている.注文する前に,インストールされたボードのラベルから正確な -0101 後項を確認してください.

よくある質問

Q1: このボードの説明では"Serial SP"とは何か?

シリアルSPは,シリアルスピンドルインターフェースを指す. 電子回線と交流スピンドルアンプの間の光ファイバー通信リンク.このリンクは,スピンドル速度コマンドをCNCからスピンドルドライブに運び,スピンドルフィードバックを返します動作するシリアルSP接続なしでは,CNCはスピンドルを制御できません.

Q2: 機械は,CNCメモリエラーとともに,スピンダルアラームを示しています. このボードが欠陥なのでしょうか.

はい.この1つのボードに2つの機能,システムメモリとシリアルスピンドルインターフェースが2つとも搭載されています.失敗したA16B-2201-0101は,同時にCNCメモリアラームとスピンドル通信障害を引き起こす可能性があります.板を交換する前に, 両端の光ファイバーケーブルの接続を確認し,ボード上のすべてのメモリーカードの座席を確認します.

Q3:A16B-2201-0101の交換には 機械を完全に再稼働させる必要があるか?

完全なパラメータ再読み込みが必要である.すべてのCNCパラメータ,PMCデータ,および部品プログラムはバックアップから復元する必要があります.現在のバックアップが存在する場合は,再読み込みプロセスが定義されます.バックアップがない場合は,パラメータはドキュメントから再構築する必要があります.ボードを外す前に必ずバックアップをします

Q4:A16B-2201-0101とA16B-2201-0103の違いは何ですか?

両者はFANUC0シリーズ制御用のA16B-2201シリーズであり,密接に関連した変種である.異なる 0 シリーズマシン構成の特定のメモリ構成とインターフェースの詳細で異なります. 設置されたボードのラベルから正確な後尾を確認します.

Q5: A16B-2201-0101 は FANUC 16i または 18i CNC と互換性がありますか?

A16B-2201-0101は,FANUCシリーズ0 (0C, 0D, 0F) への特異性がある.以前の32ビット0シリーズCNC世代.16iと18iは異なるボードシリーズを使用する異なるCNC世代である.このボードは,iシリーズ制御と互換性がない.
