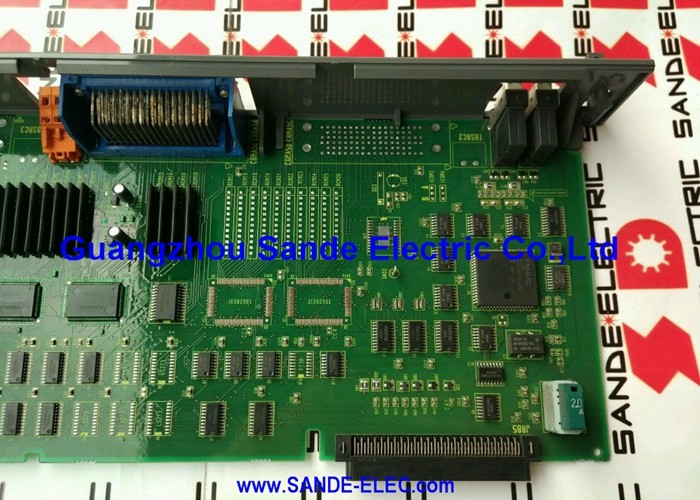

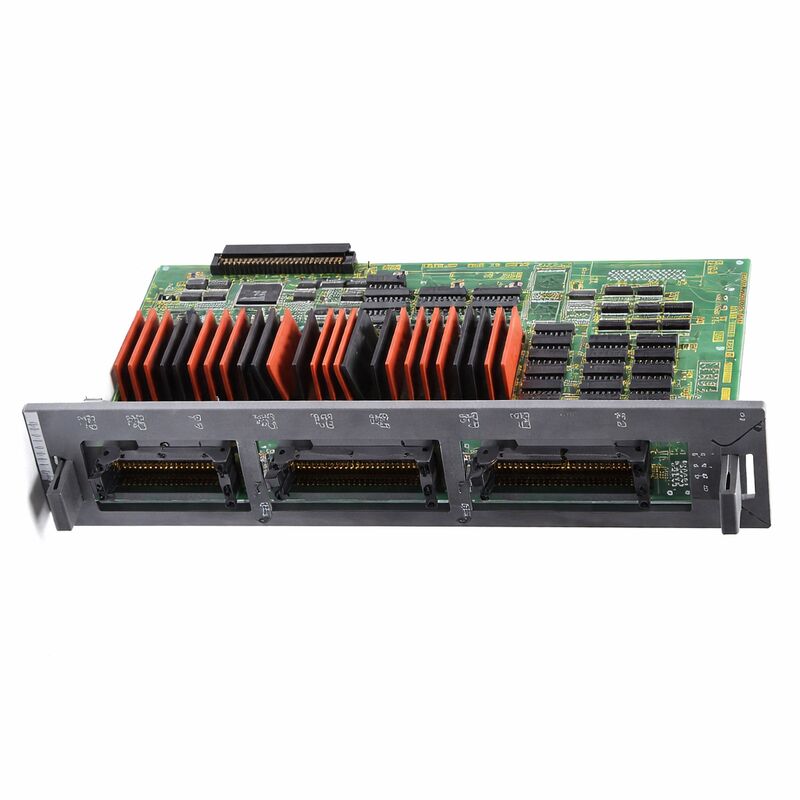

FANUC PC I/O BOARD A16B-2200-0956 A16B22000956 A16B-22OO-O956 試聴する

FANUC A16B-2200-0956 シンクタイプ104/72 I/O PCB 高速スキップなし シリーズ16A CNC 日本産

部品番号:A16B-2200-0956 について

製造者:FANUC株式会社 (日本)

製品タイプ:マシン I/O PCB (シンクタイプ)

ボードシリーズ:A16B-2200

I/O 構成:104 デジタル入力 (DI) / 72 デジタル出力 (DO)

出力タイプ:沈み (NPN,電流沈み)

高速スキップ:含まれていない

互換性のあるシステムFANUCシリーズ 16-A (FS 16-MAおよび互換性)

関連取締役会A16B-2200-0900 (CPUカード),A16B-1212-0470

概要

The A16B-2200-0956 is the machine I/O board for FANUC's Series 16-A CNC controller — a high-capacity sink-type board providing 104 digital inputs and 72 digital outputs to connect the CNC's PMC logic to the machine tool's physical devices.

限界スイッチ,近距離センサーから信号,このボードを通って入力されます.リレー,電磁弁,指示灯,または補助モーターコンタクタを動かすすべての出力は,この装置を通って出ます.

A16B-2200 I/O シリーズの -0956 バリアントは,高速スキップのないシンクタイプです.

シンク型出力指定は,電源が加わるとボードの出力ドライバが負荷回路を地面に (0V) 引きます.

これは24V直流制御回路を使用する工業機械の最も一般的な出力構成です.この世代の機械に採用された機械メーカーの大多数.

高速スキップ機能の欠如は,この機能を含む -0950 と -0952 バリエーションとこのボードを区別します.

高速スキップは,特定の精密探査およびツール測定サイクルにおいてのみ必要であり,探査トリガーが発生する正確な瞬間にCNCが軸位置をロックする必要があります.

機械アプリケーションが高速スキップサイクルを使用しない場合, -0956は追加回路なしで同じ104/72 I/O容量を提供します.

このボードは,FS 16-MA (A02B-0120-B502シリーズ制御) を含むシリーズ16-AのCNC装置で,A16B-2200-0900のCPUカードとA16B-1212-0470のボードと一緒に見られます.

基本規格

CNC 操作における I/O ボードの役割

I/Oボードは,CNCコントローラーの感覚および運動システムである.CNCのCPUは部品プログラムを解釈し,軸運動を生成する.

PMC (Programmable Machine Controller) は,機械操作のシーケンス,ツール変更,冷却液制御,パレット移動,安全インターロック,モード選択を操作するスチールロジックを実行します.しかし,PMCの論理は抽象的なI/Oポイントを表現するデジタルアドレスで実行されます..

I/Oボードは抽象的な点を物理的な電気接続にします

PMCが読み取ったり制御したりする各機械装置には,その I/O アドレスがボード上にある.

60の制限スイッチと近距離センサーを備えた機械には 60の入力アドレスが必要です

制御可能な出力50個を持つ機械には 磁気電源,リレー,ランプ 50個の出力アドレスが必要ですA16B-2200-0956の104/72容量は,かなりの自動化複雑さを持つ相当なマシンを収容する.

シンク型出力は負端を地面に接続して負荷を動かす. PMCが出力をオンにすると,出力回路の対応トランジスタは,負荷を通る電流経路を完了する.

PMCがOFFを命令すると トランジスタが開き 流れ路線を断ち切ります機械的なリレー出力と比較して耐磨性があり 劣化せずに1分間に数千回切り替えることができます.

入力回路 騒音抵抗と光学隔離

A16B-2200-0956の104の入力回路は,フィールドワイヤリングをボードの論理回路から分離するために光学隔離を使用する.各入力チャネルのフィールド信号は光合せ器内のLEDを動かす..

光結合器の光検出器は,制御器の入力アドレスによって見た論理レベル信号を生成します.

LEDと光探知器は電気接続を 共有していません 光だけが隔離壁を 通過します

この隔離は,機械工具の環境において極めて重要です.フィールドワイヤリングは,モーター電源ケーブル,電磁電源ケーブル,および他の電気騒音源とともに行われます.

隔離がなければ,これらのノイズソースは入力回路に結合し,誤ったトリガーを引き起こします. PMCは,物理的なイベントが起こらないときに入力が変化する状態を見るでしょう.この結合経路を取り除く.

コントロールロジックに届かないように 音が伝わります

シンク vs ソース 機械配線にマッチング

A16B-2200-0956のシンク型指定は,出力トランジスタの構成を記述する.シンク出力では,出力端末がアクティブであるとき,地面に引っ張られる.負荷は正の供給レールから出力ターミナルに接続.

24V直流制御システムでは,出力端末が0V (アクティブ) から約24V (非アクティブ) の間で変動することを意味します.

源型出力 (同行型 -0986 のように) は逆方向で動作する.出力端末がアクティブであるとき,正の電源を負荷に接続する.負荷は,出力端末から地面に接続.

機械の製造者のオリジナルのワイヤリングが どのタイプが正しいかを決定します他のタイプのためにワイヤリングされたマシンでシンクとソース出力ボードを混合すると,すべての出力命令がオフと逆の時に逆向きに動作します..

オリジナルのボードのタイプを 交換する前に確認してください

よくある質問

Q1: CNC は,機械工房の電源急増後に,多数のPMC入力アラームを同時に表示します.対応するフィールドデバイスがオフであることを確認すると,多くの入力がアクティブと読み取れます.I/Oボードが損傷しているか?

板の光コップラーをバイパスする電源突発は,フィールドデバイスの状態に関係なく入力がアクティブに見える複数の入力障害を引き起こす可能性があります.

これは,損傷した光相結合器と一致します. 激突事件は光相結合器の結合層の隔離を壊し,光探知器を永久に伝導させることができます.

波長発生後,複数の入力チャネルが同時に誤った状態を示す場合,ボードの損傷はおそらく原因であり,交換は適切である.

Q2: 特定の出力チャネルがいくつかしか動作しなくなった.PMCは,対応するアドレスがオンに指示されているが,フィールドデバイスは応答していない.同じボードの他の出力は正常である.チェックすべきこと?

孤立した出力チャネル障害は,特定の出力の一部が機能しなくなって,他の部分が機能し続けている場合,通常は個々の出力トランジスタが開かないことから生じる.これはコンポーネントレベルの欠陥です.

影響を受けるチャネルの関連ファイューズまたはオーバーローンの保護を最初に確認します. いくつかの出力グループが共通のファイューズを共有し,吹き出されたファイューズはそのグループのすべての出力を停止します.

ファイューズが完結し,PMCがアドレスがオンだと確認すると,出力トランジスタが故障し,ボードの修理または交換が必要です.

Q3:A16B-2200-0956を交換した後に,以前は動作していた入力が正しく読み取れなくなった.何が原因なのか.

ボード交換後の誤った入力読み取りは,通常,I/Oアドレスマッピングの問題またはコンネクタが完全に座っていないことを示します.

板とフィールドワイヤリングの間のコネクタは完全に接続されている必要があります. 部分的に挿入されたコネクタでは,いくつかの入力チャネルが切断されることがあります.

すべてのコネクタが完全に座っていることを確認します.

また,交換ボードの I/O アドレスパラメータが元のインストールと一致することを確認します.いくつかの構成では,アドレスのダイプスイッチやパラメータ設定がボード交換後に確認される必要があります.

Q4:A16B-2200-0956はA16B-2200-0986と交換可能ですか?

両方のボードは高速スキップなしで104/72I/Oを提供していますが,−0956はシンクタイプ,−0986はソースタイプです.これらは機械アプリケーションでは互換できません.機械のフィールドワイヤリングは,特定の出力タイプのために設計されています.

間違ったタイプをインストールすると,すべての出力極度が逆転します. 命令が出るとオンになり,命令が出るとオフになります.

オリジナルのボードのタイプ (シンクまたはソース) と常に正確に一致します.

Q5: 機械は時折,パワーサイクリングでクリアするPMC I/Oリンクアラームを生成します.ボードは長年使用されています.何が悪化しているのでしょうか?

断続的なI/Oリンクアラームは,ハードウェア損傷なしに電源サイクルをクリアする. 原因は,ボードの電源セクションの老朽化電解コンデンサである.

劣化コンデンサは,I/Oリンクインターフェイスで偶発的な通信エラーを引き起こすことができる供給電圧の波紋を可能にします.

欠陥は断続的なもので コンデンサが完全に故障していないので 限界です

この年齢でこの動作を示すボードの予防的なコンデンサータ交換は,完全なボード交換を必要とせずに信頼性の高い動作を回復します.
