| 起源の場所 | 日本 |
| ブランド名 | FANUC |
| 証明 | CE ROHS |
| モデル番号 | A16B-2200-0950 |

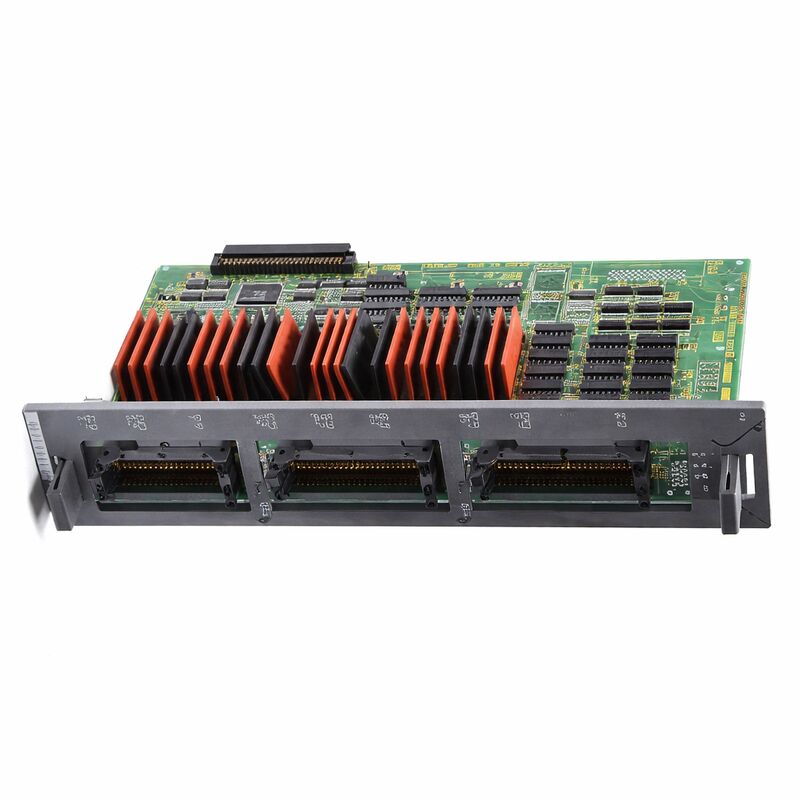

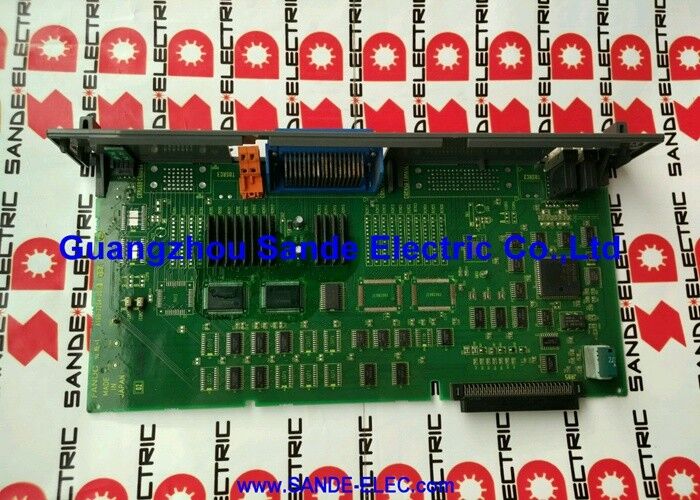

部品番号:A16B-2200-0950 について
製造者:FANUC株式会社 (日本)
製品タイプ:高速スキップ (シンクタイプ) の機械I/OPCB
ボードシリーズ:A16B-2200
I/O 構成:104 デジタル入力 (DI) / 80 デジタル出力 (DO)
出力タイプ:沈み (NPN,電流沈み)
ハイスピードスキップ:含まれている
互換性のあるシステムFANUCシリーズ 16-B,F16M,F16T (F16B)
必要な同伴者:A20B-9001-0480 (別途販売)
状態:製造者によって停止
A16B-2200-0950は,FANUCのシリーズ16B CNCのマシンI/Oボードで,シンク型の構成で104のデジタル入力と80のデジタル出力を提供しています.高速スキップ機能を追加し,それ以外のI/O容量と同じ -0955型と区別する..
高速スキップ回路が組み込まれており,このボードは,機械内探査,ツール長度測定,またはスキップ・シグナル依存補償サイクルが加工プロセスの一部である.
A16B-2200-0950には,完全な機能のために必要な同伴モジュールA20B-9001-0480が含まれていないことに注意してください.この同伴モジュールは別途調達する必要があります.
新しい配属モジュールを調達せずに交換ボードを必要とする装置は,修理中の機械から既存のA20B-9001-0480をしばしば再利用できます.そのモジュールの機能が確認されている場合.
このパネルは,シリーズ16Bの制御機械センターに必要な機械の I/O 範囲をすべてカバーします:すべての制限スイッチ,近距離センサー,ドア閉鎖の確認,そしてモード選択の入力フィードが 104の入力チャネルを通して.
各レレー,電磁石,指示器,補助装置の出力は 80の出力チャネルを通過します
探査装置を備えた機械では 高速スキップ入力で 探査機のトリガー信号と CNCの位置ロックメカニズムとの間に 精密な時間的なインターフェースが提供されます
| パラメータ | 価値 |
|---|---|
| 部分番号 | A16B-2200-0950 について |
| 製造者 | FANUC株式会社 |
| 製品タイプ | マシン I/O PCB (シンク,ハイスピードスキップ) |
| ボードシリーズ | A16B-2200 |
| デジタル入力 (DI) | 104 |
| デジタル出力 (DO) | 80 |
| アウトプットタイプ | シンク (NPN/電流の沈み) |
| 高速スキップ | 含まれている |
| 必要 な 仲間 | A20B-9001-0480 (含まれていない) |
| フィールド電圧 | 24V DC |
| 互換性のあるCNC | シリーズ16B,F16M,F16T (F16B) |
| 原産地 | 日本 |
| 動作温度 | 0°C 55°C |
| ステータス | 製造者によって停止 |
| 可能な状態 | 新しい (余剰) / 改装された / 修理された |
FANUC I/Oボードの通常のPMC入力には,I/Oスキャンサイクル時間によって決定される応答遅延がある.PMCは,入力アドレスを定期的にスキャンします..
フィールド入力が状態を変える時とPMCが最初に変更を読み取る間には遅延があります.
鍵が閉ざされたスイッチ,ツールマガジン位置センサー,機械の動作に目に見える影響なしにPMCスキャンサイクル時間を許容することができます.
高速スキップ入力は建築的に異なる.高速スキップ入力に信号が受信されると,ボードはPMCスキャンサイクルを待たない.代わりに,ボードはすぐにCNCにハードウェア中断を生成します.
信号の変更がソフトウェアによって完全に処理される前に,その瞬間に現在の軸位置を記録します.この結果は,スキップ信号が発射された瞬間に軸がどこにあったかを反映する位置測定です数ミリ秒後には ソフトウェアが最初に入力を読み取った場所ではありません
このハードウェア・ロックされた位置捕捉は 探査の精度に不可欠です
触覚で誘発される探査機が,加熱速度で作業部件表面に移動すると,表面の特定の幾何学点で誘発される.
スキップ入力で,そのトリガー瞬間の軸位置を記録します.
探査機の接触点の座標を 高精度で判定します 探査機は
応答がPMCスキャンの完全なサイクルで遅れた場合,遅延中に軸が移動し,記録された座標は実際の接触点から体系的に偏移します.
The Series 16-B CNC — marketed under the F16M and F16T designations for machining centre and turning centre applications respectively — was widely deployed in high-precision machine tool installations of its era.
これらの機械の多くは,機械内測定システムで装備されていました. 作業部品の測定のためのスピンドル搭載のタッチ探査機と,自動的なツール長さの測定のためのツール設定探査機.
これらの測定システムは,航空宇宙,自動車,精密型模具および模具のアプリケーションで一般的です. プロセス中の測定は,後の考えではなく加工戦略の一部です.
A16B-2200-0950のハイスピードスキップ回路は これらの測定サイクルを可能にします
探査機が発射されても 位置記録は不正確で 測定結果が信頼できない.
探査サイクルが不可欠な精密製造に使用される機械では,交換ボードにはハイスピードスキップ機能が含まれなければならない.
A16B-2200-0950を -0955 (ハイスピードスキップがない) で置き換えることは,機械の他のI/O機能が正常に継続したとしても,探査能力を排除する.
高速スキップ機能の他に,A16B-2200-0950の104/80I/O容量は,シリーズ16B制御機械の完全なマシンI/O要件をサポートします.機械のセンサーとスイッチを補完する 104 入力.
80の出力はすべての制御された機械のアクチュエータをカバーします
シンク型出力指定は配線規約を決定する.シンク出力では,アクティブであるときに出力端末を0Vに引っ張る.
フィールドデバイスは24V電源レールから出力端末に接続し,出力がアクティブであるときにデバイスは電流を駆動します.
-0950ボードを使用する16Bシリーズ機械の機械ツールのワイヤリングは,80の出力チャネル全体でこのコンベンションに従います.
各交換板は,同じシンク型指定を維持しなければならない.
Q1: 機械の探査サイクルが不正確になりました. 同じ特徴の繰り返し測定が過剰な分散を示しています. 探査機とスタイラスハードウェアは正しかったとテストします.A16B-2200-0950が原因なのか??
ハードウェアの探査機の故障なしの探査の測定における分散の増加は,位置認識メカニズムに問題があることを示唆する.
高速スキップ入力で 探査機の接触からマイクロ秒以内に ハードウェアで位置を把握する
板のスキップ入力回路が壊れた場合 応答時間が増加し,スキップ信号入力上の騒音測定サイクルごとに異なる遅延で位置を記録する観測した散乱を発生させる.
測定装置がある場合,スキップ信号の応答時間を試験するか,確認された機能的同等値でボードを交換する.
Q2: 高速スキップなしの交換ボード (−0955) をA16B-2200-0950を必要とするマシンにインストールするとどうなるか?
ノンスキップボードは104の入力と80の出力を正常に処理します.マシン I/O 機能 制限スイッチ,ソレノイド,インジケーター,モード選択 はすべて以前と同じように動作します.高速スキップ入力機能しない.
高速スキップ入力に依存するG31スキップサイクルまたは測定マクロは,位置キャプチャが関連するレイテンシーでソフトウェアタイムリングに戻るため,信頼性のない結果を生む.
製造過程で探査サイクルを使用する機械では これは容認できない機能損失です
Q3:A20B-9001-0480付き添いモジュールはもはや使用されていませんが,A16B-2200-0950ボードは交換されています.付き添いモジュールも交換する必要がありますか?
既存のA20B-9001-0480が機能している場合は,通常A16B-2200-0950の代替ボードで再利用できます.
同梱モジュールは,メイン I/O ボードをサポートする機能を提供し,これらの機能がボード故障の前に正常に動作していた場合,モジュールの自体に欠陥がない可能性があります.
モジュールを視覚的に検査し,新しいボードで再インストールする前に接続コンタクトを確認します.
Q4: 高速スキップ入力が探査機システムに物理的に接続されるのは?
機械の探査機インターフェースユニットからの探査機トリガー信号は,A16B-2200-0950の指定されたスキップ入力端末に接続されます.
端末の正確な指定は,連結手冊16Bシリーズに記載されています.
探査機インターフェースユニットは探査機の電気接触 (または光学/ラジオトリガー) シグナルを,スキップ入力に対応する論理レベル信号に変換する.
スキップ信号ケーブルの正しいシールドとルーティングは重要である. スキップ入力が敏感で,信号の騒音は早速トリガーを引き起こす可能性があります.
Q5:A16B-2200-0950の生産は中止されています.この特定の変種のためのアフターマーケットの供給はどのくらい信頼性がありますか?
精密加工のアプリケーションに広くインストールされましたそして高速スキップの -0950 は,探査が標準だった産業の機械のための一般的な構成選択でした.
この変種では,アフターマーケットのサプライチェーン (試験された残余板,専門的にリニューアルされたユニット,部品レベルの修理サービス) が活発です.
供給時に,特別にハイスピードスキップ機能がボードの機能検証の一環としてテストされたことを確認します.
一般的なI/Oテストに合格した板が,スキープ回路が劣化している場合は,探査サイクルが問題を明らかにするまで機能しているように見えます.
