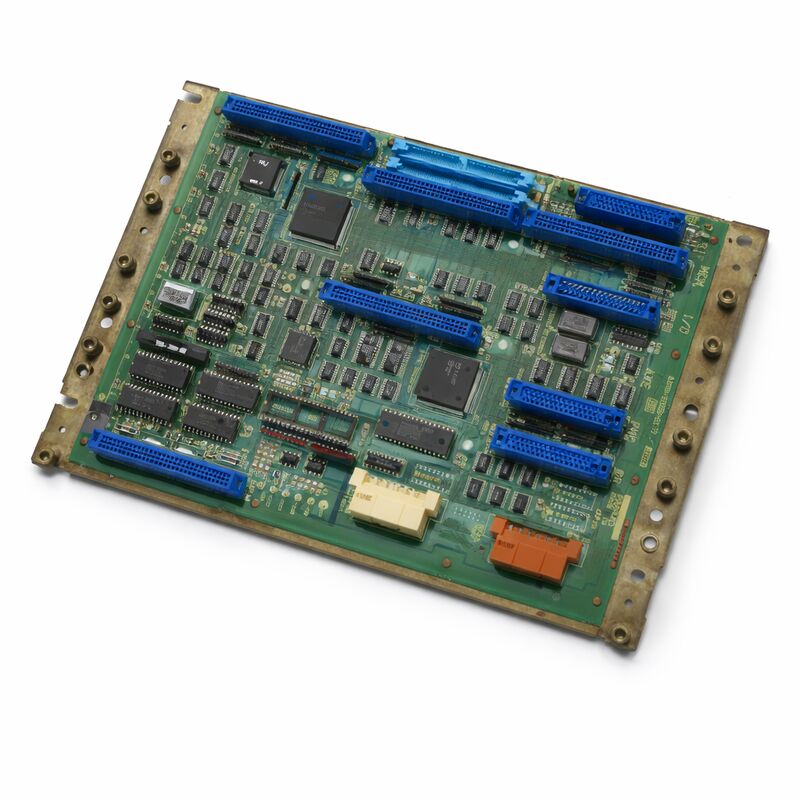

Fanuc A02B-0098-B541 マスターコントロールボード A02B0098B541 AO2B-OO98-B541

FANUC A02B-0098-B541 | シリーズ0-C CNC制御ユニット — 0-MC / 0-TC / 0-MF / 0-TTC用シャーシASSY

部品番号: A02B-0098-B541

メーカー: FANUC株式会社 (日本)

製品タイプ: CNC制御ユニット — バックプレーン/シャーシASSY

動作温度: 0–55°C / 保管: −20–60°C

シリーズ0-Cシステムをまとめるシャーシ

A02B-0098-B541は、FANUCシリーズ0-C CNCのシャーシレベルアセンブリです。これは、マスターPCBおよびすべての周辺ボードが取り付けられるバックプレーンとエンクロージャーフレームワークです。FANUCのA02B番号付けでは、これは個々のPCB（A16B、A20Bシリーズ）とは異なる、完全なCNC制御システムまたはアセンブリを示します。

シリーズ0-Cは、1980年代後半から1990年代にかけての工作機械および旋盤向けのFANUCの中級CNCでした。これらの機械の多くは現在も稼働しています。A02B-0098-B541の需要は、新規設置からではなく、これらの機械の保守から来ています。

シャーシ自体は、主に受動的な構造アセンブリです。中央処理装置、サーボインターフェース、およびコア制御ロジックを搭載するマスターPCBのバックプレーン接続と取り付け位置を提供します。追加の周辺カードは、メモリ、I/O、スピンドル制御、および軸拡張を処理します。B541サフィックスは、A02B-0098ファミリー内の特定のシャーシバリアントを識別します。異なるBサフィックスは、異なるPCBレイアウトとコネクタ構成に対応します。注文前に、機械の電気図面で正確なサフィックスを確認してください。

シャーシ対個々のPCB — 調達するもの

A02Bシャーシと個々のA16B/A20B PCBの違いを理解することで、高価な調達ミスを防ぐことができます。

A02B-0098-B541は完全なシャーシアセンブリです。供給状況によってはPCBが含まれる場合と含まれない場合があります。購入前に何が含まれているか確認してください。ほとんどのシリーズ0-C保守作業では、完全なシャーシ交換ではなく、個々のボード交換（マスターPCB、メモリボード、I/Oボード）が必要です。

完全なA02B-0098-B541ユニットは、シャーシ自体が機械的に損傷した場合、完全な予備システムを在庫している場合、または完全なアセンブリが最も経済的な復旧パスである場合に適しています。供給は有限です。FANUCはこの製品を製造していません。

主な仕様

FAQ

Q1: シリーズ0-C機械で電源投入時にシステムアラームが表示されます。A02B-0098-B541シャーシが原因ですか？

シャーシは受動的な構造アセンブリです。起動アラームは、シャーシではなく、ほぼ常にPCBレベルの障害を示します。物理的な損傷が見られる場合（バックプレーンコネクタの腐食、PCB取り付けポイントのひび割れ、またはバックプレーン接続に達した汚染）、シャーシを疑ってください。シャーシ交換を検討する前に、マスターPCBから診断を開始してください。

Q2: 電源中断後にパラメータが失われました。原因は何ですか？

シリーズ0-Cパラメータは、メモリPCB上のバッテリーバックアップSRAMに保持されます。バックアップバッテリーが低いまたは空の状態での電源中断は、SRAMデータの損失を引き起こします。バックアップバッテリー（通常はメモリボード上の3Vリチウムセル）を交換し、バックアップからパラメータを復元し、必要に応じてPMCラダープログラムを再ロードしてください。バックアップがない場合、パラメータは機械セットアップドキュメントから手動で再入力する必要があります。

Q3: A02B-0098の異なるBサフィックスバリアントは交換可能ですか？

必ずしもそうではありません。異なるBサフィックスは、異なるPCBレイアウトとコネクタ構成を持つ異なるシャーシバリアントを示します。機械の元のドキュメントと一致する特定のB541サフィックスを確認してください。シリーズ0-Cの専門家と互換性を確認せずに、異なるBサフィックスを代用しないでください。

Q4: 機械のドキュメントには異なるBサフィックスが表示されています。B541は代用できますか？

確認が必要です。Bサフィックスはシャーシバリアントを定義し、サフィックス間での互換性は保証されません。異なるバリアントを代用する前に、FANUC認定技術者またはシリーズ0-C専門家にご確認ください。

Q5: A02B-0098-B541を予備としてどのように保管すべきですか？

清潔で乾燥した環境で、安定した室温で、帯電防止パッケージに入れて保管してください。長期間保管する前にバックアップバッテリーを取り外し、バッテリータイプを記録してください。直射日光、湿気、振動を避けてください。低温保管後、電源を入れる前にユニットを室温に戻してください。
