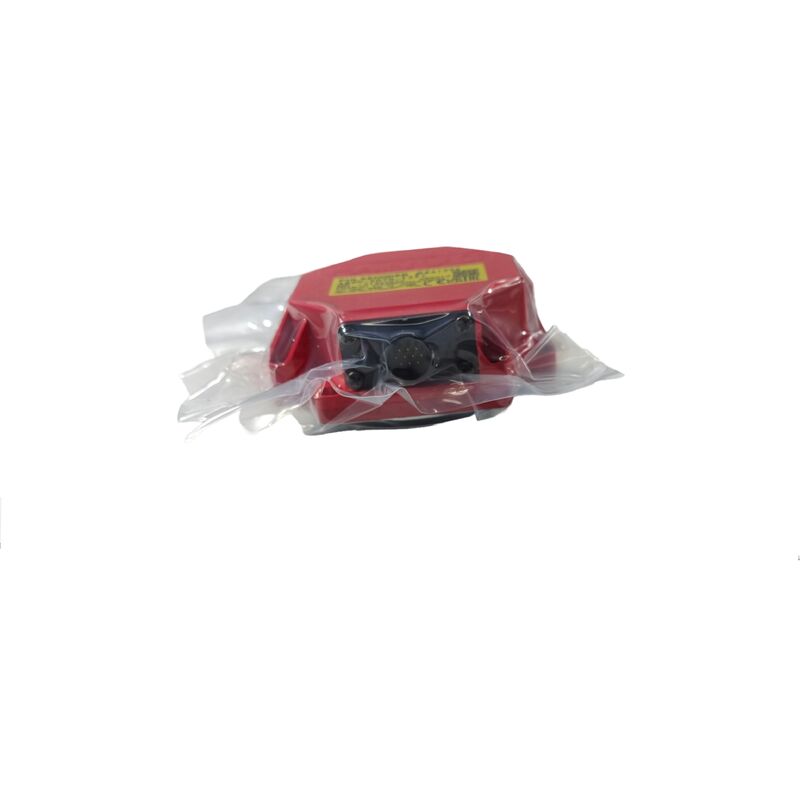

FANUC A860-2120-T511 スピンドルモーターエンコーダー — FANUC ACスピンドルシステム用 Alpha i BZi センサー

CNCスピンドルがオリエンテーションしない、リジッドタッピングでネジが不良になる、または制御装置がスピンドルセンサーアラームを発する場合、問題は多くの場合1つのコンポーネントに起因します。それはスピンドルモーターエンコーダーです。 FANUC A860-2120-T511 は、FANUCのAlpha iシリーズACスピンドルモーター用の工場出荷時マッチングフィードバックセンサーです。これは磁気ギア歯センサーであり、スピンドルアンプにオリエンテーション、C軸、同期送りサイクルを確実に実行するために必要な連続速度と位置データを提供します。

このエンコーダーとは何か

A860-2120-T511は、FANUCの Alpha i BZi (BZ) センサーファミリー に属します。これは、FANUC CNCエコシステムにおけるACスピンドルモーターフィードバック専用に設計された磁気センシングユニットのラインです。スロット付きディスクを通して光を数える光学式パルスコーダーとは異なり、BZiセンサーはスピンドルモーターシャフトに取り付けられた精密ギアリングの歯を読み取り、スピンドルドライブが速度と角度位置データに変換する高周波信号を生成します。

この磁気センシングアプローチにより、BZiセンサーはスピンドルモーターの過酷な環境で実用的な利点があります。油ミスト、金属粉塵、または産業用スピンドルアプリケーションで持続的な高RPMで実行される特徴である振動や熱サイクルに影響されません。

技術仕様

BZiセンサーアーキテクチャ — 磁気歯検出

FANUCのBZiセンサー技術は、シンプルでありながら信頼性の高い原理で動作します。歯付きリングはスピンドルモーターシャフトに精密に取り付けられ、一緒に回転します。モーター本体に固定されたBZiセンサーヘッドは、磁気的に各歯の通過を検出し、シャフト速度と角度位置に比例したパルスを生成します。

このギア歯カウント方法は、設計上堅牢です。検出ギャップは、光学式センシングと比較して汚染に対して比較的寛容であり、磁場は、高速スピンドル環境に必然的に入り込むクーラントスプレー、油蒸気、および切りくずによって妨げられません。BZiシリーズに関するFANUCの技術ガイダンスでは、特にギア歯に磁性粉塵が蓄積しないように警告しており、メンテナンス中の定期的なエアブローを推奨しています。これは、これらのセンサーが切削環境にどれほど近いところで動作しているかを確認するものです。

スピンドルフィードバックが可能にすること

A860-2120-T511は単にバックグラウンドで動作しているだけではありません。FANUC制御の機械におけるすべての高価値スピンドル機能は、正確で低遅延のスピンドルフィードバックに依存しています。

スピンドルオリエンテーション — 工具交換、ボーリングヘッド調整、または部品ローディングのために、スピンドルを正確な角度位置で停止させます。クリーンなセンサーデータがないと、スピンドルは目標位置を超えたり、ハンチングしたりします。

リジッドタッピング — ねじ切りサイクルの間、スピンドル回転とZ軸送りとの同期を取ります。コントローラーは、スピンドルエンコーダーパルスとサーボ位置を相関させてネジピッチを計算します。ここでセンサー障害が発生すると、ネジピッチが不正確になったり、タップが破損したりします。

C軸ポジショニング — ミルターンセンターでは、スピンドルは制御可能な回転軸として機能します。BZiセンサーからの位置フィードバックにより、スピンドルドライブは切削負荷の下で角度位置を保持できます。これは、偏心穴あけや輪郭フライス加工の要件です。

ねじ切りと送り同期 — 旋盤では、スピンドル速度データがG32/G76ねじ切りサイクル計算に直接入力されます。スピンドルセンサーの劣化は通常、明らかな障害に進む前に、不規則なネジピッチとして最初に現れます。

Alpha i BZi センサーファミリー — A860-2120 シリーズ

A860-2120シリーズは、Alpha i BZiセンサーアセンブリの複数のコネクタおよびケーブルバリアントをカバーしています。部品番号のサフィックスは、特定の接続構成を示しています。

• Vシリーズ (例: A860-2120-V004, A860-2120-V005) — 通常ケーブルなしまたは代替コネクタ付きのセンサーアセンブリ
• Tシリーズ (例: A860-2120-T401, A860-2120-T511) — 直接取り付け用の統合ケーブルとコネクタ付きセンサーアセンブリ

T511バリアントにはケーブルとプラグが事前に取り付けられており、追加の組み立てなしでスピンドルモーターとアンプに直接取り付けて接続できます。故障したセンサーを交換する保守チームにとって、これは現場でのコネクタ終端の再構築と比較して、設置時間を大幅に節約します。このエンコーダーが見られるCNC機械

A860-2120 BZiセンサーファミリーを備えたFANUC Alpha iスピンドルモーターは、2000年代から現在にかけて製造された幅広いCNC機器に搭載されています。

CNCマシニングセンター

— Mazak, Makino, DMG Mori, Okuma, Doosanなどのメーカーの水平および垂直マシニングセンターで、FANUC 0i, 16i, 18i, または30iシリーズ制御を実行CNC旋盤およびターニングセンター

— スピンドル速度フィードバックがねじ切りサイクルと部品表面仕上げを制御する2軸および多軸ターニングセンターミルターンセンター

— C軸スピンドルポジショニングと駆動工具同期を必要とする多機能機械専用加工ライン

— SPMシリーズのFANUCスピンドルドライブを備えたトランスファーラインスピンドルヘッドおよび特殊目的工作機械センサーの取り付け — 何が重要か

BZiセンサーは、センサーヘッドとギアリング歯との間に正確なエアギャップ設定が必要です。ギャップが広すぎると信号振幅が低下し、断続的な検出エラーが発生します。狭すぎると、熱膨張や振動中の物理的な接触がセンサーを損傷する可能性があります。

FANUCの取り付け手順では、スピンドルをゆっくり回転させながらアンプの診断画面を使用してセンサーをセンタリングし、信号が安定したら取り付けをロックダウンします。このセンタリングステップは

センサー交換ごとに必須です。また、T511バリアントの事前配線済みケーブルが役立つ理由でもあります。これにより、設置プロセスから1つの変数が排除されます。FAQ

Q1: A860-2120-T511はFANUC CNC機械でどのような機能を行いますか？

スピンドルモーターの位置および速度フィードバックセンサーです。モーターシャフト上のギア歯の通過を検出し、このデータをFANUCスピンドルアンプに送信します。アンプは、スピンドル速度制御、オリエンテーション、リジッドタッピング同期、およびC軸ポジショニング機能に使用します。

Q2: このセンサーと互換性のあるFANUCスピンドルアンプとCNC制御はどれですか？

A860-2120-T511は、

FANUC Alpha iシリーズACスピンドルモーターとSPM (スピンドルアンプモジュール) シリーズドライブ用に設計されています。これは、FANUC 0i, 16i, 18i, 21i, 30i, 31i, および32iファミリーのCNCシステムと互換性があります。注文する前に、必ずモーターのネームプレートとアンプのドキュメントを確認してください。Q3: センサー交換後にキャリブレーションまたは調整が必要ですか？

はい。A860-2120-T511を取り付けた後、センサーヘッドとギアリングとの間の正しいエアギャップを設定するために

センタリング手順が必要です。これは、低速でスピンドルを回転させながらスピンドルアンプの診断ディスプレイを使用して実行されます。この手順をスキップすると、検出エラーやスピンドルアラームが発生します。Q4: このセンサーが故障する原因は何ですか？また、警告サインは何ですか？

一般的な原因としては、モーターのベアリング摩耗による過度のシャフトランアウト、磁性切りくずによるギアリングの汚染、熱やクーラントによるケーブルの損傷、コネクタの腐食などがあります。警告サインとしては、断続的なスピンドルオリエンテーションの失敗、不均一なリジッドタップの深さ、スピンドルセンサーアラーム (FANUCシステムでのSVまたはSPアラームコード)、および低RPMでの不安定なスピンドル速度などがあります。

Q5: A860-2120シリーズのTサフィックスバリアントとVサフィックスバリアントの違いは何ですか？

どちらも同じモーター用のAlpha i BZiセンサーアセンブリです。

Vサフィックスバリアント (例: A860-2120-V004, V005) は、通常、取り付けリングなしまたは代替ケーブル構成のセンサーユニットです。 Tサフィックスバリアント (例: A860-2120-T511) には統合ケーブルとコネクタが含まれており、直接プラグイン設置が可能です。購入前に、必要なバリアントをモーターの既存のセンサー部品番号と照合してください。
