| 起源の場所 | 日本 |
| ブランド名 | FANUC |
| 証明 | CE ROHS |
| モデル番号 | A860-0365-V501 |

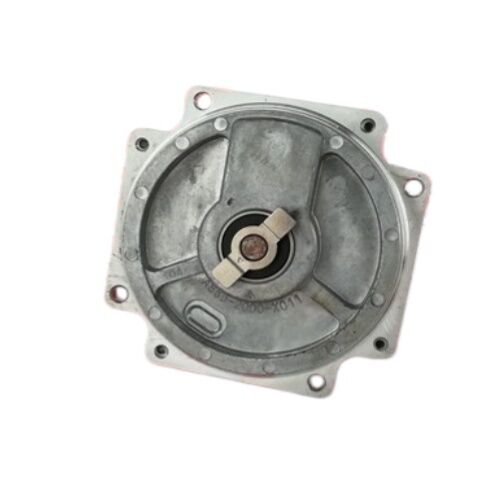

FANUCのサーボ技術者に,CNC機械の修理で最もよく見られるエンコーダーファミリーを尋ねると,Alpha i64シリーズは信頼性があります.FANUC A860-0365-V501そのファミリーの積分変数である.641000パルスシリアルパルスコーダーFANUC Alpha iシリーズACサーボモーターが 世界中にある機械加工センター,ターン,自動生産ラインに設置されています
このユニットは提供されていますテストされ,完全に機能しているFANUCのサーボ駆動装置で確認され,出荷前に清潔で安定した出力を出すことが確認されました.
"I64"の表記はすぐに重要な数字を表示します641000パルス/回転このインクリメント・エンコーダーで FANUCの高解像度シリアル通信プロトコルを通じて制御システムは位置データを機械レベルでの微小軸位位置付けを実現する精度で処理する..
最初の世代のモーターの2000パルス直流エンコーダー,あるいは,8つの初期ACサーボモーターの000インパルスエンコーダーと解像度ジャンプは,Alpha iシリーズが導入されたとき,位置付け精度と速度制御の基準を上げた理由を示しています..
AとBの出力は 90度離相で サーボドライブに位置数と移動方向の両方を同時に与えますこの双方向追跡は制御がすべての動きで軸がどこにいるかを正確に知っていることを意味します逆転点では曖昧さがない.
| パラメータ | 価値 |
|---|---|
| 部分番号 | A860-0365-V501 |
| 代替部品番号 | A8600365V501 |
| 製造者 | FANUC Co., Ltd. |
| シリーズ | アルファ i64 (aI64) 増量 |
| タイプ | 増幅パルスコーダー |
| 決議 | 641000パルス/回転 |
| アウトプットタイプ | シリアル (FANUC高速シリアルプロトコル) |
| ケーブル | ケーブルなし (W/Oケーブル) 別途注文するケーブル |
| 対応するケーブル | A860-0360-V906 |
| 互換性のあるモーターファミリー | FANUC Alpha iシリーズ ACサーボモーター |
| 互換性のあるアンプ | FANUC αi / αiSシリーズのサーボアンプ |
| 互換性のあるCNC制御装置 | FANUC 0i, 16i, 18i, 21i, 30i, 31iシリーズ |
| 体重 | 約0.55ポンド (0.25kg) |
| 状態 (このリスト) | 試用済み |
FANUC's Alpha i series AC servo motors replaced the earlier Alpha (red-cap) series from the early 2000s onward and became the dominant servo platform in FANUC-controlled machine tools for roughly two decadesアルファ (aA64) の絶対エンコーダー世代とアルファi (aI64)インクリメンタル・ジェネレーションは フィードバック・アーキテクチャです
AL64はインクリメンタル・エンコーダー絶対位置ワードを出力するのではなく,既知の出力基準からパルス数を数えます.これは,機械の起動時に参照返還 (ホミング) 操作を通じて軸の参照位置を確立するCNC制御を意味します順次数値で連続して位置を正確に追跡できます
FANUCの高解像度シリアルプロトコルは このデータをエンコーダーとアンプの間を専用2ワイヤのシリアルリンクで送信しますパラレル配線による信号完整性の問題なく,全速で64K解像度に対応するために必要な高いデータ処理量を提供.
FANUCパルスコーダの部品番号のV後置きは,通常,裸のコーダユニットを示します接続ケーブルなしA860-0365-V501はケーブルなしで送られます 対応するケーブル組 (A860-0360-V906) は別々に注文し,エンコーダーボディをアンプのCN2エンコーダーポートに接続します.
既存の機械の交換作業では,元のケーブルが壊れていない場合,通常再利用されます. The cable is a common failure point — particularly the connector pins and the first few centimeters of cable adjacent to the connector where repeated flexing occurs — so inspecting it before reuse is worth the few minutes it takes.
A860-0365-V501は,2000年代初頭から2010年代にかけて製造された機器の軸駆動アプリケーションをカバーする,FANUC Alpha i セルボモーターモデルの非常に幅広い範囲に搭載されています.
CNC加工センターマザク,マキノ,オクマ,ハース,DMGモリ,およびFANUC Alpha iサーボシステムを使用する他の数十人の建設業者の垂直および水平加工センターのX,Y,Z,および回転軸駆動
CNCターニングセンター2軸および多軸回 lathes の Z 軸および X 軸のサーボフィードバック,さらにより複雑なターニングセンターのサブスピンドルおよびC 軸の駆動
ロボット 関節MとRシリーズファミリーのFANUC産業ロボットは,関節軸にI64パルスコーダを搭載したAlpha iサーボモーターを使用した.
柔軟な製造システム同じ時代からFANUCのCNCとサーボ技術に基づいて構築されたパレット交換機,自動化材料処理システム,および転送ライン
A860-0365-V501の場合は,それは合理的で一般的な調達選択です. 新しいユニット,利用可能であれば,かなりの価格プレミアムを持っています.動作するサーボシステムで確認された試験用エンコーダは,既知の機能状態を有する標準的な動作条件下では高耐用部品ではなく,高精度光学装置です.
使用されているパルスコーダでは,常にベアリング状態と光感センサー組体の整合性について注意する必要があります.関連のない理由から失敗した機械から引っ張られ,サーボドライブに対してテストされたユニットは,テストされていない余分な引力とは大きく異なります配送前に,エンコーダが代表的な速度でクリーンなA,B,Zチャネル出力を生み出すことを確認することは,テストされた使用ユニットを信頼性の高い購入にする 尽力性の基準です.
Q1:A860-0365-V501は絶対的なエンコーダーか 漸進的なエンコーダーか?
そうだ増量Alpha i64の"I"は,インクリメンタルを意味する.これは,参照点からパルス数を数えて位置を追跡する.マシンが起動時にホームリングサイクルを通じて軸参照を確立する.これは絶対的なエンコーダーとは異なります参照返信を必要とせず,直接出力位置.
Q2:このエンコーダはケーブル付きですか?
V501 バリアントが供給されていますケーブルなし(W/Oケーブル) 対応するケーブル組成はA860-0360-V906配線器は,配線器のコードを配線器のCN2エンコーダー入力に接続する. 交換作業では,既存の機械ケーブルが良好な状態であれば,通常再利用できます.
Q3:どのFANUCのサーボモーターとアンプはA860-0365-V501を使用していますか?
このパルスコーダはFANUC Alpha iシリーズ ACサーボモーター(A06B-0xxxシリーズのaI64エンコーダー指定)FANUC αiおよび αiSシリーズサーボアンプそして,CNC制御と互換性があります.0i,16i,18i,21i,30i,31i,および32i注文する前に 自動車名札の部品番号を確認してください
Q4: 使ったパルスコーダで"テスト"とは?
試験されたパルスコーダは,実際のFANUCサーボドライブシステムで電気的に確認され,A,B,Zチャネル出力が存在し,清潔で,動作速度で正常に段階化されていることを確認します..これは単純な視覚的または継続性チェックよりも意味があり,光センサー組と電子機器が設計通りに機能していることを確認します.
Q5:A860-0365-V501が故障した場合,修理できますか?
はい 専門の FANUC モーターとエンコーダー 修理サービスでは,ベアリングを交換し,光学ディスクを再セットし,aI64パルスエンコーダのコネクタ損傷を修復することができます.エンコーダーハウジングと光学ディスクが完整だが,ベアリングの故障やコネクタの故障がユニットを非機能させた場合,修理は実行可能な経路である物理的なディスク損傷や破裂したハウジングを持つユニットでは,交換は実用的なオプションです.
