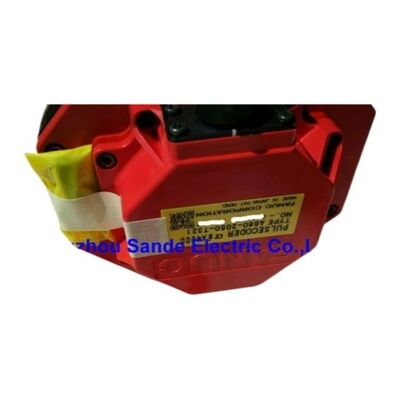

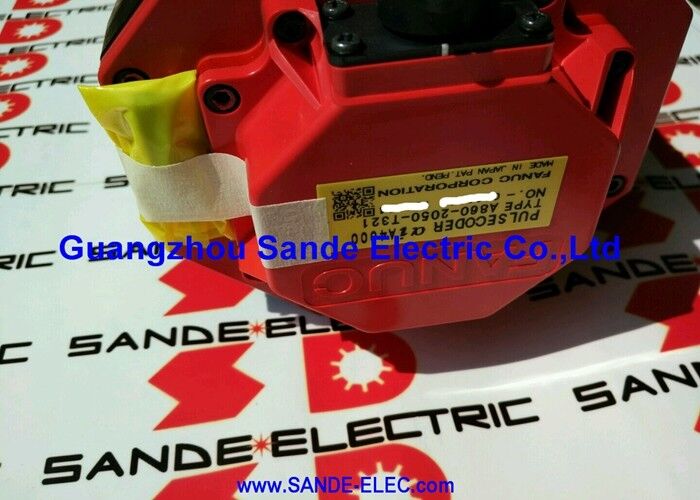

FANUCパルスコーダ Fanucエンコーダ A860-0310-T023 A8600310T023 A860-0310-T023

FANUC A860-0310-T023 | 3000P インクリメンタルパルスコーダー — Sシリーズ / 初期アルファサーボモーター / A290-0561-V568 に置き換えられました

3000P インクリメンタル — 主要な動作特性

A860-0310-T023 は 3,000 ppr のインクリメンタルパルスコーダーです — モーター軸の回転を読み取り、位置と速度のデータをサーボアンプにフィードするエンコーダーです。3,000 ppr で、Sシリーズおよび初期アルファモーター時代に利用可能だったより高精度なインクリメンタルオプションの1つでした。

インクリメンタルタイプには、1つの決定的な動作上の結果があります。それは、エンコーダーは電源サイクル間の軸位置のメモリを持たないということです。機械の電源がオンになるたびに、CNCはリファレンスリターンサイクルを実行する必要があります — 軸は固定ハードウェアリファレンススイッチに移動し、エンコーダーカウントは位置データムにリセットされ、通常のCNC操作がそのリファレンスから続行できます。これは期待される動作であり、故障ではありません。このエンコーダー世代を中心に構築された機械は、常にこのように動作していました。

主な仕様

生産中止とA290-0561-V568の交換品

FANUCは、A860-0310-T023の交換品としてA290-0561-V568を正式に指定しました。A290プレフィックスは、後継エンコーダーパッケージング標準に適合する異なる機械的および電気的フォームファクターを示しています — 同じ機能的役割（3000Pインクリメンタルフィードバック）、異なる物理的アセンブリ。

A290-0561-V568を交換品として注文する前に、3つのことを確認してください。第一に、機械の特定のモーターに物理的に取り付けられること（シャフトカップリング、固定パターン、および機械アダプターが一致する必要があります）。第二に、その信号インターフェースが、変更なしで既存のアンプおよびフィードバックケーブルに接続されること。第三に、CNCのサーボエンコーダー解像度パラメータが、交換品のパルス数に対して正しく設定されていること。

A290-0561-V568が特定のモーターに直接適合しない場合、余剰のA860-0310-T023ユニットはアフターマーケットを通じて引き続き入手可能です。これらは、生産に投入する前に動的負荷条件下でテストする必要があります。

エンコーダー解像度の変更 — パラメータ更新が必要

異なるパルス数の交換用エンコーダーが取り付けられた場合 — たとえわずかな差であっても — CNCのエンコーダー解像度パラメータ（1回転あたりのパルス数、またはCMR/DMRギア比値で表される）は、一致するように更新する必要があります。取り付けられたエンコーダー解像度とCNCパラメータの不一致は、軸位置決めエラーとサーボループの不安定性を引き起こします。

以下のエラー許容範囲がドリフトをマスクする場合、機械はハードアラームを生成せずに誤った寸法を切断します。異なる解像度のエンコーダーを取り付けた直後に、常にCNCパラメータを更新してください。

FAQ

Q1: A860-0310-T023が生産中止になった理由と、A290-0561-V568は本物の同等品ですか？

FANUCは、モーター世代が生産終了になると定期的にエンコーダーの工具を廃止します。A290-0561-V568はFanucが公表した公式交換品です — 同じ3000P解像度と信号フォーマット、異なる物理パッケージング。「同等品」とは、機能が同じであることを意味します。特定のモーターへの機械的適合性は、注文前に個別に確認する必要があります。

Q2: このインクリメンタルエンコーダーを搭載した機械のリファレンスリターン手順は何ですか？

CNCでリファレンスモードを選択し、リファレンスリターン方向への軸移動を開始します。軸は設定された送り速度で移動し、リファレンススイッチに接触すると、エンコーダーのZパルス（1回転あたりのインデックスマーク）がトリガーされるまでクリープします。CNCはZパルスで位置リファレンスをラッチし、ホーム座標を表示します。この手順は、各機械の電源サイクル後に、各インクリメンタルエンコーダー軸に対して繰り返す必要があります。

Q3: サービス中のA860-0310-T023の故障の兆候は何ですか？

断続的な位置エラー、サーボアラーム（Fanuc CNCではSV400シリーズ）、および特定の速度での不安定な軸移動が、特徴的な初期症状です。劣化するエンコーダーは通常、特定のパルス周波数で故障します — 軸は一部の速度では正しく位置決めされますが、他の速度ではアラームが発生します。エンコーダーカウントの喪失は軸のドリフトを引き起こします：ドリフトが以下のエラー許容範囲内に収まる場合、機械はハードアラームなしで誤った寸法を切断します。これらの症状のいずれかが発生した場合、オシロスコープでエンコーダーを検査して、A、B、およびZパルスの信号品質を確認する必要があります。

Q4: この3000Pエンコーダーを異なるパルス数に交換できますか？

CNCサーボパラメータをエンコーダー解像度に合わせて更新しない限り、できません。取り付けられたエンコーダーのパルス数とCNCパラメータの不一致は、位置決めエラーと速度ループの不安定性を引き起こします。異なる解像度のエンコーダーが物理的に取り付けられている場合は、軸を生産で実行する前に、対応するCNCパラメータを更新してください。

Q5: 生産に取り付ける前に、余剰のA860-0310-T023をどのように評価すべきですか？

エンコーダーテスターまたはオシロスコープで電気的にテストします：クリーンなA、B、およびZフェーズのパルストレイン、正しい信号レベル、および数回転にわたるパルス数精度を確認します。シャフトシールとコネクタの損傷または冷却剤の侵入を点検します。シャフトを手で回転させて、ベアリングの状態を確認します。取り付け後、最初のリファレンスリターンサイクルと最初の生産実行を通じて軸を監視します — 熱または負荷条件でのみ現れる位置エラーは、この初期期間中に表面化します。
