| 起源の場所 | 日本 |
| ブランド名 | FANUC |
| 証明 | CE ROHS |
| モデル番号 | A20B-8100-0462 |

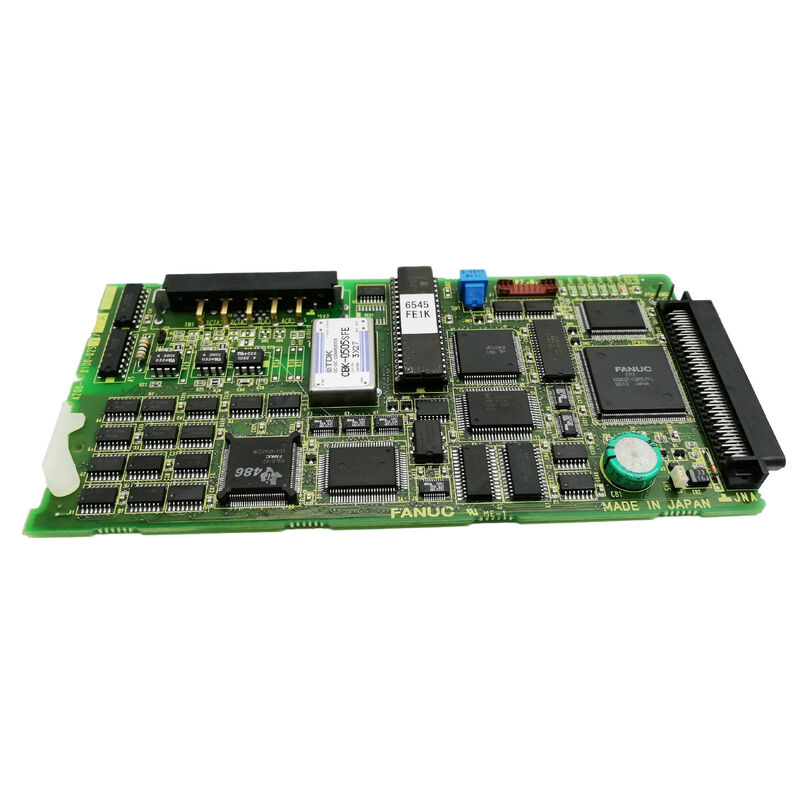

部品番号:A20B-8100-0462
製造者:FANUC株式会社 (日本)
製品タイプ:主CPUPCB (LCD搭載主ボード)
対応するシステム:FANUCシリーズ 210i-A CNC
状態:製造者によって停止
A20B-8100-0462は,FANUCシリーズ210i-ACNCシステムのLCD搭載メインCPUPCBである.A20B-8100シリーズでは,メインCPUボードはコントローラのコンピューティングコアである.
中央プロセッサーを設置し システム間の通信を管理します and integrates the interface to the LCD panel directly on the board — an integrated design that reduces cabling complexity and puts the CNC's processing power and display interface on a single assembly.
FANUCの210i-Aは,iシリーズCNCファミリーの高性能端に属している.160i/180iラインに関連して,210i指定は,多軸アプリケーションのために設計されたコントローラをカバーする.
このプラットフォームのオープンCNCアーキテクチャは,標準的なPC処理とFANUCのモーション制御能力を統合し,複雑なオペレーターインターフェース,ネットワーク接続,精密な軸とスピンドル制御の並びに拡張されたデータ管理機能.
A20B-8100-0462は廃止され,FANUCによって生産されなくなった.
このパネルが必要とする 210i-A シリーズ制御装置を操作する機械は 余剰またはリニューアルされた在庫から供給する必要があります
このボードの需要は 歴史的な関心ではなく 操作機器によって引き起こされています
| パラメータ | 価値 |
|---|---|
| 部分番号 | A20B-8100-0462 |
| 製造者 | FANUC株式会社 |
| 製品タイプ | メインCPU PCB/LCDマウントメインボード |
| ボードシリーズ | A20B-8100 |
| 互換性のあるシステム | FANUCシリーズ 210i-A |
| デザイン | LCD (インテグレートディスプレイインターフェース) |
| 指定 | メインCPU F210 I-A / メインボード 210i-A コントロール |
| 生産状況 | 製造者によって停止 |
| 原産地 | 日本 |
| 動作温度 | 0°C 55°C |
| 貯蔵温度 | −20°Cから60°C |
| 湿度 | 75% RH 最大 (不凝縮) |
| 可能な状態 | 新しい (余剰) / 改装された / 修理された |
A20B-8100-0462は,従来のCNCの意味でのラックマウントボードではありません.それはLCD/MDIユニット内にある操作パネルアセンブリにマウントされています.
画面のすぐ後ろにCPUを配置します
処理ハードウェアと操作者インターフェイスは1つの統合ユニットです.操作者パネルと別々のCNCラックとの間のケーブル路線は大幅に削減されています.
このアーキテクチャは,FANUCがiシリーズ世代を通して追求したデザイン方向でした.主なCPUとLCD組を統合することで,コントローラがよりコンパクトになり,機械ツールのキャビネットに設置を簡素化します.
また,メインCPUボードの交換は,別々の電子キャビネットではなく,LCDユニット内で作業する必要があります.
A20B-8100-0462が故障すると,LCD/MDI組は完全なユニットとして機能しなくなります.
障害の性質に応じて,ディスプレイが暗くなる,CNCが起動しない,または特定の機能が利用できない可能性があります.すべての場合,修理への経路は,このボードを含みます.
210i-Aは高軸数と高オプションの構成のために構築された能力のあるCNCプラットフォームです.
この世代のオープンCNC機能により,Windowsベースのソフトウェアは,FANUCのモーションコントロールカーネルと並行して動作できます.コアCNCと同じハードウェアを共有.
主なCPUボードはこの二重環境処理負荷を運ぶ.
リアルタイムのCNCタスクを処理し,セルボ位置ループ,インターポレーション,PMC実行を妥協なく実行し,同時にPC側機能をサポートする必要があります.
A20B-8100-0462は まさにこの環境のために設計されました
このボードを交換するには,CNCソフトウェア環境を復元する必要があります.
FROM モジュールの内容,CNC パラメータ,PC側ソフトウェアの構成はすべてインストール後に注意が必要です.主板にプラグインするFROMモジュールは,別の部品です 板の交換後に電源を起動する前に,その内容が現在と互換性を確認します.
このボードの生産が中止されているため 供給量は有限で 時間が経つにつれて減少します 良い状態のボード 文書化された修理履歴や 検証された試験状態サービス情報なしに提供される未知の状態のユニットよりも優先される価値があります.
A20B-8100シリーズは,さまざまなモデルに異なる後尾番号を持つ複数のFANUC CNC世代で使用された.
互換性を確認しない限り,異なるモデルから板を入れ替えないこと
210i-Aには,家族との密接な関係にもかかわらず,160i-Aまたは180i-Aファミリーのボードによって必ずしも満たされていない特定のハードウェア要件があります.
Q1: 210i-AのCNCが起動しない.LCDは完全に暗くなっている.A20B-8100-0462の欠陥はおそらくあるのか?
完全に暗く見えるLCDは,主CPUボードの故障,LCDバックライトやインバータの故障,またはボードの上流の電源の故障を示す可能性があります.
まず操作パネルの電源LEDをチェックします
パネルに電源が届いているが LCDが暗くなり CNCが起動しない場合 主なCPUボードが 主な容疑者になります
目に見える火傷跡や部品損傷があるボードは 診断を確証します
Q2:A20B-8100-0462を交換した後,正しい起動順序は?
制御器をBOOT画面に起動する (起動時に適切なキーを押す). FROM モジュールが正しくインストールされ,読み取れるかどうかを確認する.システムソフトウェアをロードまたは確認する起動を終了し,CNCパラメータとプログラムを復元します.
Open CNC PC 機能が設定されている場合は,それらの設定を別々に確認します.自動操作に戻る前に,サーボ応答を確認するために,JOG モードで軸を実行します.
Q3: FROM モジュールは完ぺきに見えます.FROM コンテンツは,メイン CPU ボードの交換に耐えられますか?
FROMモジュールは メインボードに接続される 独立した物理的部品です メインCPUボードの状態に関係なく コンテンツを保持します
FROM モジュールが完整で,そのコンテンツが壊れていない場合,ボードが交換された後に,そのソフトウェアが正常にロードされます.
新しいメインボードをインストールした後に FROM モジュールの座席を注意深く確認します.
Q4: A20B-8100-0462 は FANUC 160i-A または 180i-A システムで使用されているものと同じボードですか?
210i-Aは特定のメインCPUボードを使用している.関連するiシリーズモデルは同じA20B-8100ボードファミリーを共有しているが,異なる後尾番号を使用している.
160i-A,180i-A,および210i-Aは,アーキテクチャの類似性にもかかわらず,異なるハードウェア要件があります.
Q5:A20B-8100-0462は交換する代わりに修理できますか?
部品レベルでの修理は多くの場合実行可能である.一般的な欠陥には,故障した電解電容器 (特に長年使用されているボードで一般的),損傷したバッテリー回路が含まれます.,壊れたファームウェアメモリです
電源突発やアーチ事件による物理的な損傷のあるボードは,修復可能な候補ではない可能性があります.
FANUC i シリーズで経験のある資格のある修理センターは,検査後に修理可能性を評価することができます.
