| 起源の場所 | 日本 |
| ブランド名 | FANUC |
| 証明 | CE ROHS |
| モデル番号 | A20B-3300-0293 |

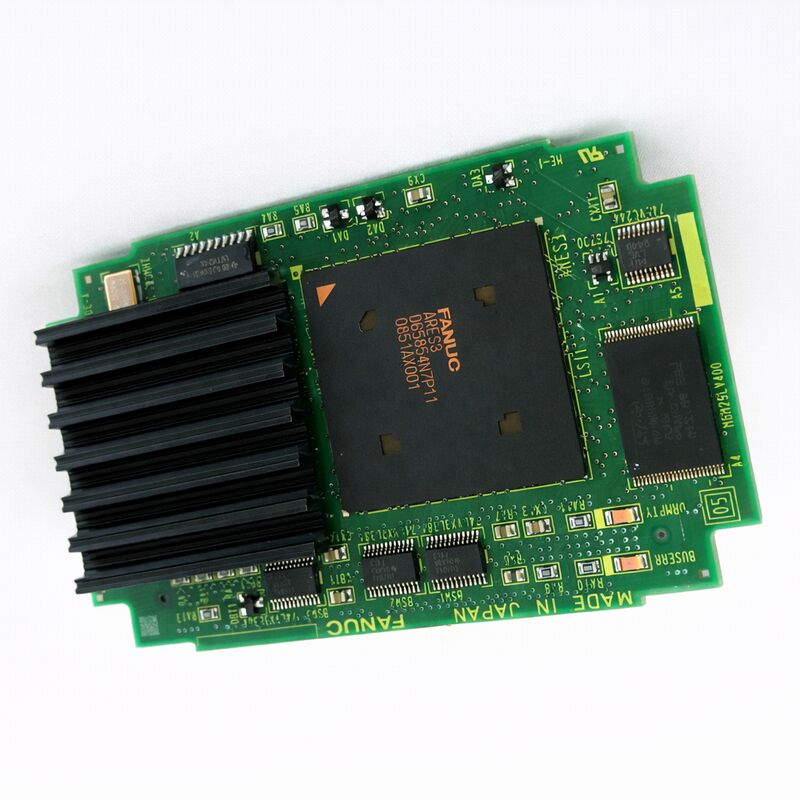

についてFANUC A20B-3300-0293FANUCのiシリーズのCNCコントローラ用の"脳"のプラグインカードである 486プロセッサモジュールです.このコンパクトモジュールは,CNCがプログラムブロックを処理できる速度を決定します.インターポレーション計算の完了速さや システムによる同時多軸調整のスムーズさ
486DXプロセッサアーキテクチャは 消費者の計算基準では 歴史的ですが represented a capable and well-proven platform for industrial real-time control applications during the i-series CNC generation — and the machines running these controllers continue to produce precision parts daily around the world.
A20B-3300 モデルのファミリーは FANUC の i シリーズプロセッサとメモリ モジュールをカバーしています異なる部品番号で,さまざまなCNC構成をサポートするための異なるプロセッサ世代とメモリ容量を提供する.
A20B-3300-0293は,このファミリー内の486と16MBのDRAMバリエーションの1つである.この配置は,シリーズ15i,16i,18iで広く展開された.A (第1世代iシリーズ) とB (モデルB) のハードウェア世代の両方で 21i CNCコントローラ.
IシリーズCNCコントローラを搭載した機械は,90年代後半から2000年代にかけて,ほぼすべての主要機械メーカーによって製造されましたそして何百もの他の.
設置された総数は巨大で,これらのマシンの多くは生産サービスを継続し,電子機器の時代としてA20B-3300シリーズCPUモジュールの継続的な需要を生み出しています.
| パラメータ | 価値 |
|---|---|
| プロセッサ | インテル 486DX アーキテクチャ |
| 搭載DRAM | 16 MB |
| 互換性のあるCNCシリーズ | FANUC 15i, 16i, 18i, 21i |
| 設置 | メイン/サブCPUボードのプラグインモジュール |
| シリーズ | A20B-3300 |
| ステータス | 入手可能 改装済み 試験済み |
| 原産地 | 日本 |
A20B-3300-0293のIntel 486DXプロセッサアーキテクチャは2025年に時代遅れに見えるかもしれませんが,そのアプリケーションのための正しい代用不可のプロセッサです.
FANUCのiシリーズCNCソフトウェアは,このプロセッサアーキテクチャのために特別に開発されました. システムソフトウェア,インターポレーションアルゴリズム,セルボ通信プロトコル (FSSBを含む),このハードウェアで動作し,設計されていなかった他のプロセッサアーキテクチャに移植することもできない.
現代の高速なプロセッサへのアップグレードの道はありません. A20B-3300-0293 (または直接互換性のある変種) がコントローラに必要なものです.
486DXのアーキテクチャは,その時代のCNCアプリケーションにとって重要な機能を提供しました. フローティングポイントユニット (FPU) がチップ内統合され,外部数学コプロセッサーのオーバーヘッドなしで三角関数インターポレーション計算を可能にする応答する機械制御に必要な速度でPMC梯子の論理スキャンを実行するのに十分な整数性能CNC操作のリアルタイムデータアクセスパターンと互換性のあるメモリーバス特性.
モジュールの16MBのDRAMは,すべてのアクティブなCNCコンピューティングのための作業メモリです.
プログラム実行,パラメータ復元,モーションコマンドバッファリング,PMCデータテーブルはすべてこのメモリに頼る.
FANUCは,iシリーズ機能セットを次々とソフトウェアバージョンで拡張し,メモリ需要が増加した. 16MBの設定は,iシリーズ全体の機能セットをその世代内でサポートしています.,DRAMが少ない以前の構成では,どのオプションが同時にアクティブになるかを制限した.
A common source of confusion when maintaining i-series CNC controllers is the distinction within the A20B-3300 family between CPU modules (which contain a processor) and memory-only modules (which contain only DRAM or SRAM). A20B-3300-0293はCPUモジュールで,同じ物理カードに486DXプロセッサと16MBDRAMの両方を搭載している.
これはA20B-3300-0310 (サブCPUボードにCPUカードと一緒にインストールするDRAM専用モジュール) などのボードと区別されます.
Iシリーズコントローラで起動失敗を診断する時コントローラがCPUモジュール (−0293のような) か,別々のCPUとメモリモジュール設定を使用しているかを知ることで,最初にターゲットにするボードが決定されます..
起動が失敗し,ディスプレイが初期化する前に初期起動アラームが表示されるコントローラには,おそらくCPUモジュール障害がある.部分的に起動するコントローラがメモリ関連アラームを表示する場合は,CPUモジュールエラーではなくメモリモジュールエラーがある可能性があります..
FANUC iシリーズコントローラが電源を入れると定義された起動シーケンスを通ります.主CPUボードの診断LEDは,システムが自己テストと初期化を通過する際にコードの順序を示します.. この配列を理解すると,CPUモジュール障害を隔離できます:
電源が供給されると,最初のコードはメインボードのブートROMによって実行されます. このコードは,CPUモジュールのプロセッサが完全に動作する前に実行され,基本的なハードウェアをチェックします.
初期コードでLED配列が停止すると,通常はCPUモジュールが初期化を開始するときに実行される場合,CPUモジュールは疑わしい.
CPUモジュールの486プロセッサが実行を開始すると コードはシステムのセルフテストを通して より速く進みます
順序がこの進行の真ん中にコードで停止した場合,特定のコードはどのサブシステムのチェックが失敗したか識別します. FANUC iシリーズメンテナンスマニュアルは各コードの意味を文書化します.
ディスプレイボードが初期化されても暗黒画面かシステムアラームしか表示されない場合CPU モジュールは少なくとも起動し,表示データを出力できる点に達しました. 矛盾して,CPU モジュールの自己が疑われている場合,別の故障源を示唆します..
Q1: iシリーズコントローラが電源を入れると"LEDシーケンスが早期停止する"と表示され,通常の動作ディスプレイには到達しません.原因はCPUモジュールであることをどのように確認できますか?
特定のCNCモデルのFANUC iシリーズメンテナンスのマニュアルと LEDコードをクロスチェックします.コードが特にCPU初期化障害を示す場合,A20B-3300-0293は疑わしいです.
実用的な試験として,同一の作業マシンから既知の良好なCPUモジュールが一時的にインストールされ,配列が正常に進行した場合,元のモジュールは欠陥であることが確認されます.また,モジュールの端のコネクタとモジュールの自己が失敗した結論する前に汚染や物理的な損傷のためのメインボードのソケットをチェック.
Q2:A20B-3300-0293は 16i-Aシリーズと 16i-Bハードウェアの両世代と互換性があるか?
A20B-3300 CPU モジュールファミリーは複数のiシリーズハードウェア世代をカバーしている. -0293が16i-Aと16i-Bの両方に互換性があるかどうかは,特定のマザーボードとシステムソフトウェアバージョンに依存する..このファミリー内では,異なるパーツ番号の足音 (−0290,−0291,−0293,−0295) が異なるハードウェア世代またはマザーボードコネクタ規格に関連付けられる.
注文する前に 特定のマシンのハードウェアリストに 互換性を確認してください
機械の電気ドキュメントには,工場に設置された正確なCPUモジュール部品番号が記載されるべきです.
Q3:A20B-3300-0293を交換した後,CNCは起動しますが,前よりもブロック処理が遅くなっています.CPUモジュールは欠陥があるかもしれません.
CNC が起動して動作するが,ブロック処理が遅いように見える場合,CPU モジュールは動作しているが,プロセッサクロックまたはキャッシュに問題がある可能性があります. apparent slowness after CPU module replacement is caused by a different CPU module variant being installed that operates at a lower clock speed or has less DRAM — confirm the replacement module's part number exactly matches the original.
また,ボードの交換後に"遅い処理"のように見えるものは,実際には最初の動作サイクル中にデータ検証または再校正操作を実行するシステムである可能性があることを考慮してください..
Q4:A20B-3300-0293の 16MB DRAMは,別々のメモリモジュールを追加することで拡張またはアップグレードできますか?
A20B-3300-0293のDRAMはCPUモジュール自体に組み込まれていて,独立して拡張することはできません.
システムに作業メモリが必要なら the option is to install a higher-capacity CPU module (one with 32MB or more DRAM if available for the specific CNC platform) or to install an additional DRAM module on the sub-CPU board alongside the CPU moduleFANUCのCNCシリーズ用ハードウェア接続マニュアルに掲載された特定の構成規則に従って
Q5:A20B-3300-0293をスペアパーツとして保管する場合はどのように保管すべきですか?
元の抗静止包装または同等のESD安全抗静止袋に保管します.湿度,極端な温度,直接日光から遠ざけます.
モジュールは,CMOSプロセッサとDRAMICを含んでおり,静電放電に敏感である. 静電のない表面に短期間保存しても,潜伏した損傷を引き起こす電荷が蓄積する.理想的な保管条件密封された抗静止袋,乾燥環境10°C25°Cで,磁場源 (モーター,トランスフォーマー) から遠ざけ,ボード間の泡分離なしで他の裸のPCBと積み重なっていない.
