FANUC BiSVSP (BETA iシリーズ セルボスピンドルパック) 名称は,ユニークな製品概念を特定します.単一のコンパクトアンプユニットで,複数のサーボ軸とスピンドルモーターを同時に制御する. 標準的な駆動システム構成に必要な分離したスピンドルアンプを排除する..

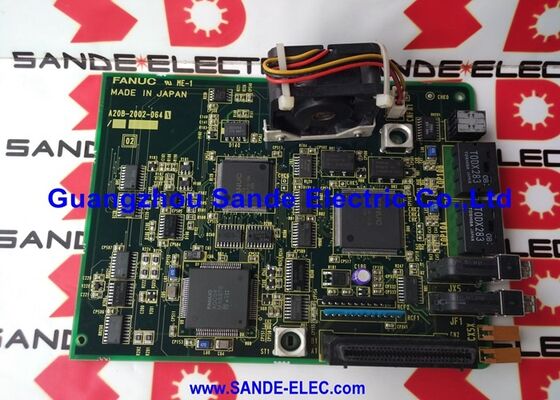

A20B-2101-0013は,βi SVSP-20/20/40-11構成のための3軸のサーボ制御PCBである.
This combined approach is particularly valuable in compact CNC machine tools where cabinet space is at a premium and the machine's axis and spindle power requirements are within the BiSVSP's capacity range.
| パラメータ | 価値 |
|---|---|
| 互換性のあるドライブ | A06B-6134シリーズ (βi BiSVSP) |
| ドライブモデル | βi SVSP-20/20/40-11 |
| サーボ軸 | 3 |
| 軸1 ピーク | 20A |
| 軸2 ピーク | 20A |
| 軸3 ピーク | 40A |
| スピンドル | 11kW |
| シリーズ | A20B-2101 |
| 互換モーター | β.2/5000 から β22/2000 まで |
A20B-2101-0013 との βi SVSP-20/20/40-11 コンフィギュレーションは,以下の装置で動作することが確認されています.
β.2/5000からβ22/2000までのサーボモーター:小型の機械加工センター,ターニングセンターを含むコスト効率の良いCNC機械ツールのコンパクトモーターそして,BiSVSPの組み合わせたサーボスピンドル機能が最もスペース効率的な駆動ソリューションを提供する多機能機械.
The absolute pulsecoder on some β series motors does not include a standard backup capacitor — the control power must be maintained during battery replacement on systems with absolute encoders to preserve position data.
βi BiSVSP サーボ制御障害:BiSVSP A06B-6134 コンビネードドライブを搭載したFANUC CNC機械は, Servo モーターとエンコーダを検証した後,A20B-2101-0013制御ボードを識別します.交換は3軸のサーボとスピンドル制御を再現します.
BiSVSP スピンドル制御障害:BiSVSP駆動のスピンドル機能が故障し,サーボ軸制御が部分的に継続している.A20B-2101-0013制御ボードのスピンドルチャネルが故障であると識別される.
Q1: BiSVSPとは何か? セルボとスピンドルアンプとはどう違いますか?
標準的なFANUC駆動システムでは,各軸グループに別々の増幅器 (SPMCまたはSVS) を加えて個々のSVMまたはSVU伺服駆動器を使用する.BiSVSP (BETA i セルボスピンデルパック) は,セルボとスピンデルアンプの機能を1つのユニットに組み合わせていますこの方法により,駆動装置の数が減り,キャビネットの配線が簡素化され,キャビネットスペースが節約される.
Q2:A20B-2101-0013は,20/20/40-11を超えた他のβi SVSP構成と互換性があるか?
A20B-2101-0013はβi SVSP-20/20/40-11構成で確認されている.他のBiSVSP構成 (A20B-2101-0012を制御ボードとして使用する40/40/40-15など) は異なる制御PCBを使用している.インストールされたドライブの現在のランキングと構成は,正しい制御ボードを決定ドライブの名前プレートとインストールされたボードの部品番号ラベルから常に確認してください.
Q3:A20B-2101-0013でサーボ軸制御のみが故障した場合,スピンドルはどうなるか?
A06B-6134 BiSVSPでは,サーボとスピンドルチャネルは同じ制御ボード (A20B-2101-0013) を共有しています.コントロールボードの欠陥は,通常,すべてのチャネルに影響します.独立した増幅器を持つシステムとは異なり (サーボ駆動の故障がスピンドル増幅器に影響を与えない場合),BiSVSP制御ボードの故障は完全なユニットを無効にします.
Q4:A20B-2101-0013の交換には,サーボパラメータの調整が必要ですか?
サーボとスピンドルのパラメータは,CNCのパラメータメモリに保存されています.A20B-2101-0013の交換は,保存されたパラメータに影響しません. 交換を装着した後,CNCは電源開始時にすべての関連パラメータをダウンロードします.絶対エンコーダーシステムでは,生産を再開する前に,サーボ駆動ボードの交換後に絶対位置参照を確認する.
Q5: A20B-2101-0013 にアクセスする前に,A06B-6134 の内部にはどのような安全対策が適用されますか?
電源を切って メイン供給をロックするBiSVSP駆動のDCバスは,電源を取り除いた後に充電を維持します. 駆動箱を開ける前に,正規電圧計を使用してDCバスが30V未満であることを確認します.. A20B-2101-0013 を,ESD 安全な表面に固定された抗静的腕帯で操作する.
