| 起源の場所 | 日本 |
| ブランド名 | FANUC |
| 証明 | CE ROHS |
| モデル番号 | A20B-2003-0311 について |

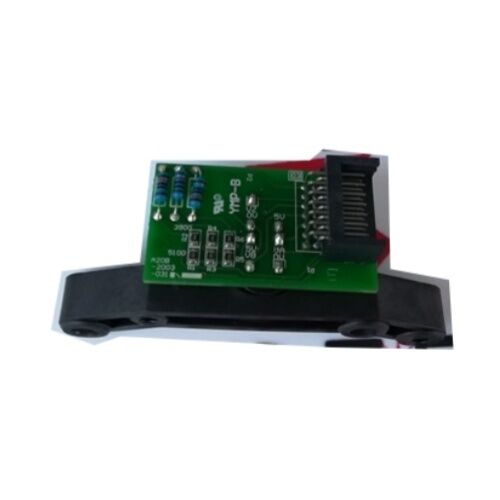

についてA20B-2003-0311 についてセンサーPCBは,その心臓を形成していますFANUC MZi型スピンドルモーターセンサー組 A860-2110-V001この2つの部品番号は,実際には分離できない:A860-2110-V001は,完全なセンサーユニットであるそしてPCBは,A20B-2003-0311は,その中に設置された特定の回路板である.ほとんどのサプライヤーは,両方の番号を一緒にリストします. センサーを注文すると,完全な組立船です.同じコンポーネントを見ています..
これは磁気ピックアップフィードバック装置FANUCの速度測定とスピンドル位置付けに使用される12ピンセンサーαiシリーズのスピンドルモーター壊れた元センサーを入れ替えて 固定されたCNCマシンに 完全な閉ループのスピンル制御を再現します
FANUC αi スピンドルモーターが回るたびに このセンサーがデータを出しています磁気ターゲットホイールの回転を検知し,その動きをデジタル信号ストリームに変換し,スピンドルアンプは継続的に読みますこの信号から 増幅器は2つのことを知ります スピンドルの回転速度と 回転ごとに 位置を把握します
スピードデータは,閉ループ速度コントローラが動作し続けます. 増幅器は,切断負荷の変化に関係なく,命令されたRPMに一致するように出力を調整します.狩りや垂れ落ちることなく,その目標速度を維持する位置データにより より要求的なものが可能になります固いタップと糸切断精度の高いスレッドピッチを生成するために, 軸回転とZ軸の動きを同期する必要があります.コントロールは,単一の回転の中でスピンドルの角位置を知らなければなりませんMZiセンサーが位置解析度を示します
センサーが汚染,PCBの故障,コネクタの損傷,または機械的な衝撃によって失われると,CNCは両方を失います. スピンドルアラームはすぐに続く.機械はスピンドルコマンドを実行しません.そして,すべてのスレッド処理のためにセンサーを交換するまで生産は停止します
A860-2110-V001/A20B-2003-0311センサーは,冷却扇組の下に置かれたFANUC αiスピンドルモーターの裏側に搭載される.センサーハウジングには:
ターゲットリングと感知PCBの間の関係は接触のない設計である.回転と静止要素の間にはブラシや磨き面がない.時とともに分解するものは,通常PCBそのものです (冷却液の浸透)機械的な磨損ではなく,振動の疲労,部品老化.これは,ほとんどの故障シナリオでセンサーをモーターから独立して交換できるようにします.
オリジナルのFANUCセンサー組は,実質的なOEM価格を伴い,しばしば完全なマシン停止イベントは,修理が本当に必要であるよりも高価になります. Aftermarket and compatible replacement units for the A860-2110-V001 / A20B-2003-0311 are manufactured to the same functional specification and serve the same feedback role within the spindle drive system.
キーワードは互換性FANUC αi スピンドル増幅器が採用する信号形式である12ピンの出力インターフェース物理的なマウント寸法はすべてオリジナルのものと一致します正しく配置された場合,アンプは,工場のストックから高品質のアフターマーケットユニットを区別できません.
補給品のセンサーを選択する際には,供給者が実用的な運用条件下で,FANUCの活力スピンダードとユニットをテストしたかどうか,単に静的連続性チェックではなく,,静的テストでは死滅した障害が検出されます 動的テストではより陰謀的な問題も検出されます 信号の騒音は回転時にのみ現れ高回転で数値が間違える低速で動作するが,最大速でアンプアラームを生成する.
紙に書いてあるA20B-2200-0751: これは新しい FANUC 部品番号で,A20B-2003-0311 / A860-2110-V001組の現在の交換として使用されます.オリジナルとその後継機の両方が市場で広く参照されていますオーダーする前に,サプライヤーの製品が両方の指定に適合していることを確認してください.
A860-2110-V001センサーは,FANUCで使用するように設計されています.αiシリーズのスピンドル増幅器垂直加工センター,水平加工センター,FANUCシリーズ0i,16i,18iを実行するターニングセンターの広範なインストールベースに標準装備されているαiSPシリーズを含む.30i,31iコントロール.
スピンドル増幅器にJY2ターミナルこのケーブルは別々の項目です センサーは標準設定でケーブルなしで出荷されますので,ケーブルが損傷した場合,それは独立して供給され,交換する必要があります.センサーそのものを非難する前にケーブル損傷をチェックする価値があります. 障害のあるケーブルの症状は,CNCの観点から,障害のあるセンサーPCBと同一です.
診断図は,障害がどのように現れるかによって異なります.
ハード障害 センサーが完全に機能していないスピンドル増幅器は,電源アップ時にすべてのフィードバック信号を失います.CNCは,通常,速度偏差またはエンコーダの切断を参照するアラームコードで,すぐにスピンドルフィードバックアラームを表示します.スピンドルコマンドは実行されません..
断続的な故障 センサーが壊れても一部機能している機械は動いているが,スピンドルハンティング (名義的に恒定的RPMで速度上昇と回復),スレッドがピッチで不一致なときに硬いタップエラー,電源サイクルを消して,機械が暖めた後に戻るアラーム熱や振動による欠陥は ケーブルやコネクタの問題ではなく センサーPCBが壊れていることを示しています
信号騒音/汚染センサーホイジングに入った冷却液は 断続的な信号問題を引き起こし 代わりにクリーンアラームを 発生させませんスピンドル増幅器は,関係のないように見える偶発的な過剰電流や速度偏差の故障を報告します.機械環境が冷却液に重度の曝露を伴う場合,センサーが検査なしで数年間使用されている場合,これは考慮すべき実用的な故障モードです.
交換を注文する前に,フィードバックケーブルと両端のコネクタをチェックしてください.センサーの故障の重要な割合を占めています検査が完了し 症状が続ければ センサーを組み立てます
センサーPCB面に対するターゲットリングのアライナメントは,インストール中に注意が必要です.ターゲットとセンサー面との間のギャップが大きすぎると信号幅が減少します.モーター・シャフトが軸性作用がある場合,接触損傷のリスクが小さすぎるセンサーを設置する際には,指定されたクリアランスのためにモーターのサービスドキュメントに従ってください.
センサーの交換時に洗浄と検査する必要があります 単にプラグインしていない.古い故障ユニットの残留汚染,接続器の接触部に長年の使用期間中に蓄積した酸化物古いセンサーと同じ症状を呈します.
センサーのマウントハードウェアを仕様に合わせる トルック 緩いマウントで振動が センサーと標的のギャップを動的に影響する機械が再び使用されると診断するのが非常に難しい断続的な音を発生させる.
Q1:A20B-2003-0311とA860-2110-V001の関係は何ですか? 同じ部分ですか?
A860-2110-V001は,MZiスピンドルモーターセンサーの完全な組み立てである.PCBA20B-2003-0311は,その組み立ての中に搭載された PCBです.ほとんどのサプライヤーは,部品番号を注文したときに,完全なセンサー (A860-2110-V001) を出荷します.,PCBは技術的には個別に販売されていないため,独立した製品として販売されています.両方のクロス参照は同じ製品のリストに表示されます. 購入者はしばしば失敗したユニットまたは機械の部品ドキュメントに表示されている番号を使用して検索します..
Q2:A20B-2200-0751はA20B-2003-0311 / A860-2110-V001を直接置き換えるものですか?
A20B-2200-0751は,A20B-2003-0311 / A860-2110-V001組を代替する更新された FANUC部品番号です.機能的に同等で,同じ12ピンインターフェースで同じモーターのマウント場所に適合しますOEMまたはアフターマーケットのセンサーを調達し,サプライヤーがA20B-2200-0751をA20B-2003-0311の代替品として提供している場合は,その交換は有効です.購入前にユニットがFANUC αiスピンドルアンプシステムに対して検証されたことをサプライヤーに確認してください..
Q3: センサーが故障したか,フィードバックケーブルに問題があるか,どうやってわかるの?
最も実用的なアプローチは,ケーブルを最初に交換またはテストすることです. ケーブルはセンサーよりもはるかに安価で,ケーブルの欠陥は同一のアラームプレゼンテーションを引き起こすからです.スピンドルアンプ端のフィードバックケーブルを切り離し,腐食のためのピンを検査マルチメーターで遮断ケーブル内の各電導体の連続性を一端からもう一端までチェックする既知の良好なケーブル (利用可能であれば) に切り替えた場合,センサーPCBが次の故障ポイントです.速さでしか現れ,静止状態でははっきりしない動的欠陥は,ケーブルの欠陥よりもセンサーPCBの問題がより多い.
Q4: FANUC 0i または 30i シリーズの制御装置で,アフターマーケットの交換センサーは正しく動作しますか?
センサーはスフィンダル増幅器と接点を持つが,CNC制御器とは直接接点を持たない.増幅器が αi シリーズ スピンドル増幅器 (αiSP シリーズ) で,センサーが 12ピン出力で正しい MZi 型の信号フォーマットを提供する限りFANUC 0i,16i,18i,30i,31iの制御装置は,すべてシリアルインターフェースを通じてαiSP増幅器と通信します.増幅器は,その代わり,内側で原始センサーのフィードバックを処理します.適切な信号を生成する質の高いアフターマーケットセンサーは これらの制御世代を通して透明に動作します
Q5: 設置前にセンサーを保管または輸送する際には,どのような操作注意が必要ですか?
センサーPCBは静的感受性のある部品を含んでおり,ESD保護包装に保管する必要があります.永久磁石の近くにセンサーを保管しないでください磁気標的の特性を影響する可能性があるため,変形器や他の磁気部品を原装のパッケージで乾燥した安定した温度環境で保管します.コネクタピンは湿った状態で腐食しやすいセンサーが修理評価のために欠陥ユニットとして返される場合,コンネクタが輸送中にダストキャップまたは包まれたコンネクタカバーで保護されていることを確認します.輸送中のピンダメージは,センサーが修理施設に到着する一般的な原因です 機械を離したときにより悪い状態です.
