| 起源の場所 | 日本 |
| ブランド名 | FANUC |
| 証明 | CE RoHS |

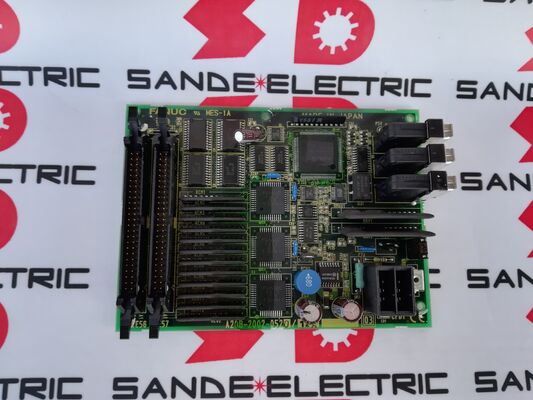

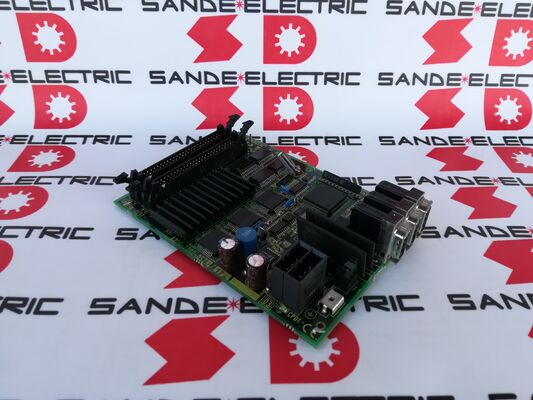

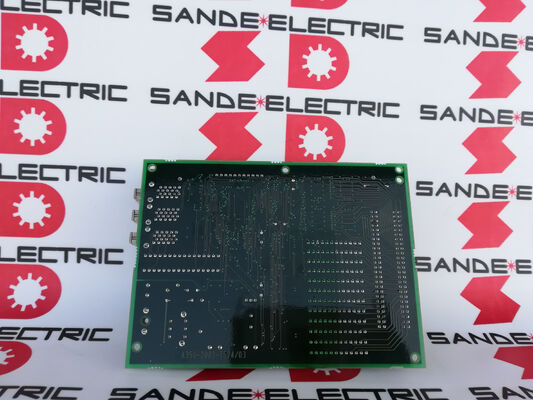

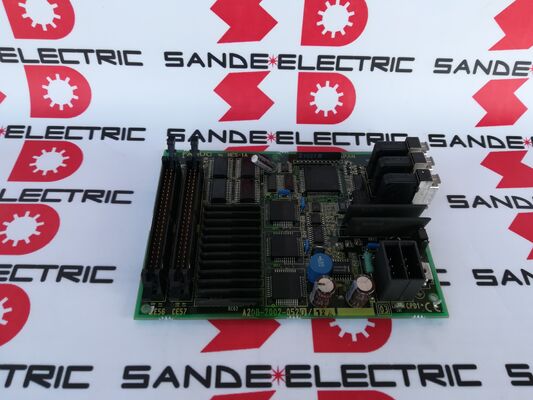

| モデル番号 | A20B-2002-0520 について |
すべての CNC マシンには、マシン オペレータと CNC の間のハードウェア インターフェイスであるオペレータ パネルがあります。操作パネルには以下が搭載されています。
入力 (DI = 48):押しボタン (サイクルスタート、フィードホールド、緊急停止)、モードセレクタースイッチ (自動、MDI、ジョグ、ハンドル)、オーバーライドロータリースイッチ (送り速度、高速、主軸速度)、軸ジョグ方向ボタン、および工作機械メーカーによって割り当てられた機能固有のキー。
出力 (DO = 32):パネル インジケータ ランプ、動作ステータス ライト (スピンドル オン、クーラント オン、フィード ホールド アクティブ、アラーム インジケータ)、モード フィードバック照明、およびオペレータ ステーション上の目に見えるインジケータに送られるその他の機械ステータス信号。
A20B-2002-0520 は、48 個のスイッチ入力すべてを読み取り、32 個のランプ/インジケーター出力すべてを同時に駆動し、オペレーターの物理制御と CNC の PMC ラダー ロジック間の完全な電気インターフェイスを形成します。
| パラメータ | 価値 |
|---|---|
| デジタル入力 | 48 |
| デジタル出力 | 32 |
| MPGインターフェース | はい |
| 互換性がある | ファナックシリーズ 16i、18i |
| ボードの種類 | オペレーターパネル I/O |
| シリーズ | A20B-2002 |
0521 バリアントは、MPG インターフェイスのないバージョンです。どちらのボードも、オペレーター パネルに同じ 48 DI / 32 DO I/O 容量を提供します。違いは 1 つの機能です。
A20B-2002-0520:より完全に実装された PCB — MPG コネクタとそれに関連するインターフェイス回路が含まれます。電子ハンドホイールが CNC に接続されるオペレーター パネルに適したボード。
A20B-2002-0521:人口が少ない - MPG コネクタ セクションがありません。 MPG がマシンのオペレーター パネルに取り付けられていない場合、または MPG がオペレーター パネル I/O ボードではなく別のインターフェイスを介して接続している場合に使用されます。
MPG を使用する機械に A20B-2002-0521 を取り付けると、ハンドホイールが機能しなくなります。MPG 信号には接続するインターフェイスがありません。交換品を注文する前に、どのバリアントがインストールされているかを必ず確認してください。
シリーズ 18i のオペレーター パネル ボードの障害:FANUC 18i 制御を備えたマシニング センターでは、オペレータ パネルの動作が不安定になり、一部の押しボタンが反応しなかったり、一部の表示ランプが期待どおりに点灯しなかったりします。 A20B-2002-0520 オペレーター パネル ボードが障害の原因として特定されます。交換すると、完全なオペレータ パネル I/O 機能が復元されます。
メンテナンス後の MPG の機能停止:操作パネルのメンテナンス後、電子ハンドルが機能しなくなります。調査の結果、A20B-2002-0520 の MPG コネクタが破損していることが確認されました。ボードを交換すると MPG の動作が回復します。
マシンのアップグレード:I/O が制限されている古いオペレーター パネルは、48 DI と 32 DO を必要とする新しいパネル設計にアップグレードされています。 A20B-2002-0520 は、アップグレードされたパネルの MPG サポートにより正しい I/O 数を提供します。
Q1: A20B-2002-0520 はどのように FANUC CNC システムに接続しますか?
A20B-2002-0520 は、ボードと CNC の PMC の間でオペレータ パネルのすべての入出力データを伝送するシリアル通信インターフェイスである高速 I/O リンクを介して FANUC CNC に接続します。 I/O リンク ケーブルは、ボードの I/O リンク コネクタから CNC の I/O リンク チャネルに接続します。 CNC の PMC ラダー ロジックは、I/O リンクに割り当てられたアドレスを通じて 48 個の入力と 32 個の出力をアドレス指定します。
Q2: A20B-2002-0520 は、16i-A だけでなく、シリーズ 16i-B または 18i-B の制御装置でも使用できますか?
A20B-2002-0520 は、シリーズ 16i および 18i バリアントを含む FANUC i シリーズ CNC ファミリ全体で使用できることが確認されています。ボードは、i シリーズ CNC の世代間で一貫した I/O リンク プロトコルを介して通信します。 CNC の I/O 構成パラメータから I/O リンクのアドレス指定を確認し、ボードの入力と出力が PMC で正しくマッピングされていることを確認します。
Q3: オペレーターパネルに 48 を超える入力または 32 を超える出力が必要な場合はどうなりますか?
単一の A20B-2002-0520 の 48 DI / 32 DO の容量は、ほとんどの標準的な工作機械のオペレータ パネル構成をカバーします。 48 を超える入力または 32 を超える出力を必要とする大型のオペレーター パネルの場合は、2 番目の I/O ボードをシステムに追加できます。I/O リンクは、デイジーチェーン構成で複数のボードをサポートします。追加のボードごとに、システムで使用可能なオペレーター パネル I/O の合計に独自の DI/DO 数が追加されます。
Q4: A20B-2002-0520 の MPG は複数のハンドホイールをサポートしていますか?
FANUC オペレータ パネル I/O ボードの MPG インターフェイスは通常、最大 3 台の MPG (手動パルス発生器) ユニットの接続を同時にサポートし、3 つの個別のハンドホイールを 1 つのボードに接続できます。これは、ハンドホイールが複数のオペレータ ステーションまたは軸に配置されている大型工作機械に役立ちます。アクティブな MPG は、CNC のモード設定またはオペレータ パネルのスイッチによって選択されます。
Q5: A20B-2002-0520 を交換する前に何をバックアップする必要がありますか?
A20B-2002-0520 は CNC パラメータを保存しません。これは純粋な I/O インターフェイス ボードです。このボードを交換する前に特別なバックアップは必要ありません。ただし、一般的な予防措置として、CNC のメンテナンスを行う前に、CNC の SRAM 内容 (パラメータ、プログラム、ツール データ) と PMC ラダー プログラムをバックアップしてください。交換用ボードを取り付けた後、機械を生産に戻す前に、すべてのオペレーター パネルの機能 (押しボタンの反応、表示ランプ、ハンドルの操作) を確認してください。
