| 起源の場所 | 日本 |
| ブランド名 | FANUC |
| 証明 | CE RoHS |
| モデル番号 | A20B-2002-0470 について |

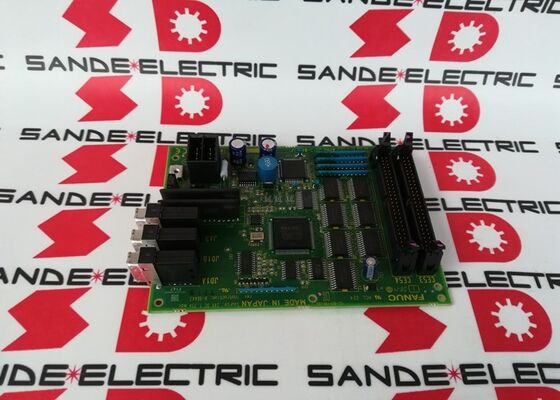

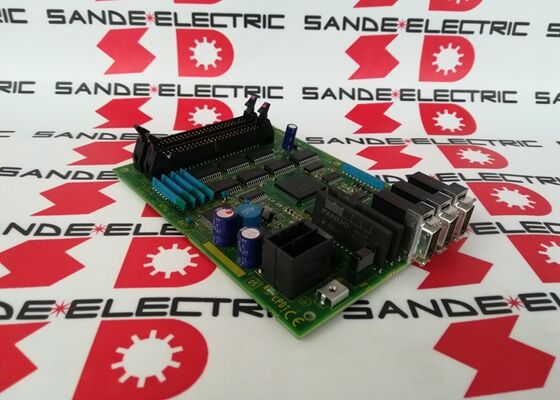

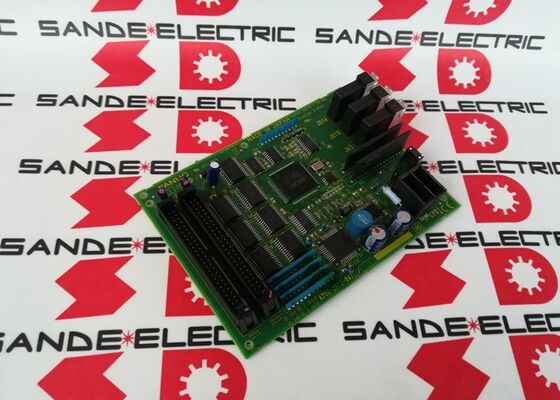

A20B-2002-0470は、CNCオペレータパネル接続ユニット用のI/O基板です。このボードは、CNC の PMC ラダー ロジックとオペレーター パネル ハードウェアの間のインターフェイスに位置し、機械オペレーターのインターフェイスを構成するすべてのスイッチ、キー、ハンドホイール入力、インジケータ ランプ、およびステータス信号を接続します。
FANUC CNC アーキテクチャでは、オペレータ パネル接続ユニットは次のとおりです。
I/O リンク経由で CNC に接続します。接続ユニットは、I/O リンク シリアル バスを介して CNC の PMC と通信し、各 PMC スキャン サイクルで 72 個の入力信号すべてから入力状態を送信し、56 個すべての出力信号の出力コマンドを受け取ります。
オペレーター パネル ハードウェアに接続します。ユニットの端子接続は、物理的なオペレータ パネル (オペレータが操作する機械の押しボタン、キー スイッチ、モード セレクタの接点、表示ランプ、LED ディスプレイ) からの現場配線を受け入れます。
電気的絶縁を提供します。このボードのフォトカプラ ベースの入力回路は、オペレータ パネルの配線電圧を CNC の内部ロジックから分離し、フィールド配線の故障による CNC 電子機器の損傷を防ぎます。
| パラメータ | 価値 |
|---|---|
| デジタル入力 | 72 |
| デジタル出力 | 56 |
| インタフェース | I/Oリンク（シリアルCNC接続） |
| 応用 | CNCオペレータパネル接続 |
| シリーズ | A20B-2002 |
A20B-2002-0470 の 72/56 DI/DO 補完は、完全装備の CNC オペレータ パネルの信号要件を反映しています。
オペレーターパネルからの 72 個のデジタル入力:モードセレクター接点 (JOG、MDI、AUTO、EDIT、REF)、送り速度オーバーライドスイッチステージ (各位置は別個の入力)、主軸速度オーバーライドステージ、サイクルスタートボタン、フィードホールドボタン、非常停止チェーン接点、ハンドホイール MPG 軸セレクター接点、ハンドホイール倍率セレクター、メモリープロテクトキースイッチ、オプションの停止スイッチ、シングルブロックスイッチ、ドライランスイッチ、マシンロック、Z 軸ロック、マシン固有のファンクションキー、およびアラーム確認。
オペレーターパネルへの 56 個のデジタル出力:モード インジケータ ランプ (現在のアクティブ モードを表示)、サイクル アクティブ インジケータ、フィード ホールド アクティブ インジケータ、アラーム インジケータ、スピンドル実行インジケータ、マシンレディ インジケータ、プログラム保護インジケータ、およびオペレータに視覚的または可聴フィードバックを提供するその他すべてのパネル ランプ、LED、またはブザー ドライバ。
CNC オペレータ パネル I/O 障害:FANUC CNC マシンで断続的なパネル応答障害が発生します。モード選択が機能しなくなったり、インジケーター ランプが不安定に動作したり、サイクル スタートが応答しなくなったりします。 A20B-2002-0470 が障害として特定されます。ボードを交換すると、パネルの機能が完全に回復します。
操作パネルの改修：CNC マシニング センターの制御システムが全面的に改修されました。 A20B-2002-0470は、他の制御基板の更新と並行して、オペレータパネル接続ユニットの信頼性を回復するために置き換えられます。
Q1: A20B-2002-0470 は、オペレーターパネル接続に加えてマシン I/O ボードとしても機能しますか?
A20B-2002-0470 は、特に「オペレータ パネル接続ユニット I/O PCB」として説明されます。その信号割り当て (72/56) はオペレータ パネル信号に一致します。マシン I/O (クーラント、油圧、軸インターロック) には、別個のマシン I/O ボード (0-C 時代システム用の A16B-2203-0110 C7 タイプなど) が使用されます。パネル接続ユニットとマシン I/O ボードは通常、CNC の PMC 構成内の異なる I/O リンク ノード アドレスに接続します。
Q2: A20B-2002-0470 の置き換えは PMC プログラムに影響しますか?
いいえ。PMC プログラムは、ボードの ID ではなく、I/O リンク アドレスによってボードの信号をアドレス指定します。 A20B-2002-0470 を、同じ I/O リンク アドレスで同一に構成された代替品と交換すると、PMC プログラムを変更することなく、すべてのオペレータ パネル通信が復元されます。
Q3: A20B-2002-0470 が故障すると CNC はどうなりますか?
オペレータ パネル接続ボードに障害が発生すると、PMC はすべてのパネル信号との通信を失います。 CNC は、パネル接続ユニットのアドレスを指す I/O リンク アラームを生成します。パネルスイッチが反応しなくなり、パネルからのサイクルスタート、フィードホールド、モード選択、緊急停止がすべて中断されます。ボードを交換するまでは、パネルから機械を操作することはできません。
Q4: A20B-2002-0470 は特定の FANUC CNC 世代に固有のものですか?
A20B-2002 オペレータ パネル接続ボード ファミリは、I/O リンク接続のオペレータ パネル ユニットを使用する複数の FANUC CNC 世代にまたがっています。 A20B-2002-0470 がどの CNC 生成および制御モデルに取り付けられているかを、特定の機械の配線ドキュメントで確認してください。72/56 DI/DO 容量は、オペレータ パネルの信号数に一致します。
Q5: 72/56 A20B-2002-0470 と 96/64 A16B-2203-0881 のような大型 I/O ボードの違いは何ですか?
A16B-2203-0881 (96/64 DI/DO) は、PMC を機械の機械フィールド デバイス (機械全体のリミット スイッチ、ソレノイド、センサー) に接続する機械 I/O ボードです。 A20B-2002-0470 (72/56) は、オペレーター パネル接続ユニットです。特に、機械前面のオペレーター パネルのスイッチ、ランプ、ディスプレイ用です。異なる I/O リンク アドレス、異なる配線接続、異なる機能的役割は、同じ CNC システム内で相互に補完します。
