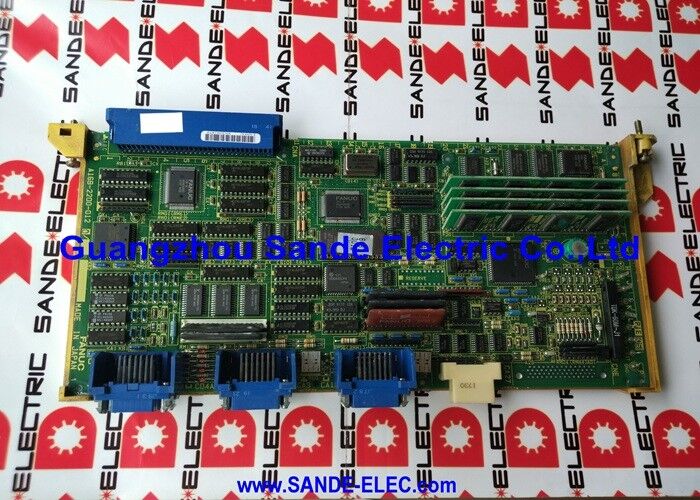

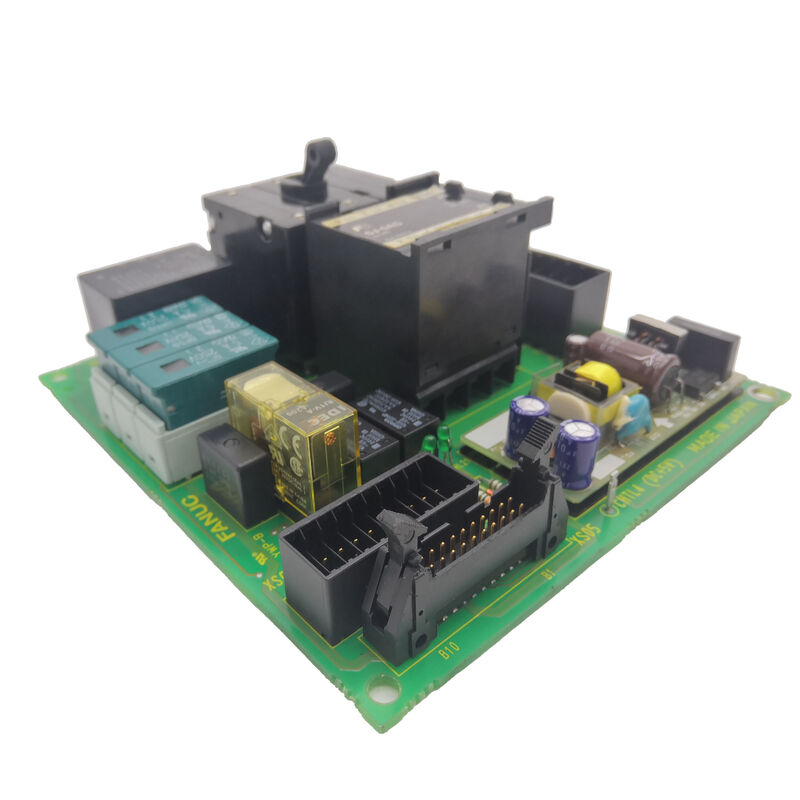

FANUC A20B-1001-0120は、FANUCの第一世代デジタルACスピンドルドライブであるA06B-6055シリーズの制御基板です。このスピンドルドライブファミリーは、CNC工作機械技術において、それ以前のアナログDCスピンドルドライブ（速度がアナログ±10V信号で制御されていた）から、クローズドループデジタル速度・トルク制御、スピンドルエンコーダフィードバック、オンボードパラメータストレージを備えたデジタルACドライブへの大きな移行を示しました。A20B-1001-0120は、このデジタル動作を可能にした基板です。
A06B-6055ドライブでは、制御基板（A20B-1001-0120）はドライブシャーシの手前側に配置されており、制御マイクロプロセッサ、速度指令入力回路、エンコーダフィードバック処理回路、IGBTベースドライバ用PWM信号ジェネレータ、および保守技術者が他のテスト機器なしで故障診断に使用する7セグメントアラーム表示を備えています。
この前面取り付け式のユーザーインターフェースデザインは意図的なものでした。FANUCのエンジニアは、生産環境での保守アクセスは迅速でなければならないことを理解しており、基板前面のLEDアラームコードは、ドライブを開けたり計測器を接続したりすることなく、即座に故障を特定できます。
A20B-1001-0120が対応するドライブ範囲は、モデル1からモデル30のスピンドルモーターまで、約3kWから30kWの出力範囲をカバーしています。この全範囲で同じ制御基板が使用されるのは、モーター固有のパラメータ（モータータイプ、定格電流、最大速度、エンコーダ分解能）が基板に取り付けられたNV-RAMチップに保存されているためです。A06B-6055ファミリーの異なるドライブは、適切なモーターおよびドライブパラメータでこのNV-RAMをプログラミングすることにより、工場で構成されます。
A20B-1001-0120基板を交換する際には、NV-RAMチップを元の基板から移植するか、交換用基板のNV-RAMを保守マニュアルの正しいパラメータでプログラミングする必要があります。
主な仕様
| 値 | 互換性のあるドライブ |
|---|---|
| A06B-6055-HXXXシリーズ | スピンドル出力範囲 |
| 3～30kW（モデル1～30） | 入力電圧 |
| 200～240VAC | 寸法（長さ×幅×厚さ） |
| 165×130×40mm | 重量 |
| 1.2 kg | 動作温度 |
| 0～45℃ | LED表示 |
| 7セグメントアラームコード | マニュアル |
| B-53425E | ステータス |
| 生産終了スペア | デジタルACスピンドル制御における「デジタル」の重要性 |
アナログ前世代からの主な進歩は、スピンドルエンコーダフィードバックによるクローズドループデジタル速度レギュレーションでした。
アナログDCスピンドルドライブでは、速度レギュレーションはタコジェネレータとアナログ回路の精度に依存し、ループゲインと応答帯域幅はアナログ部品の許容誤差によって制限されていました。
デジタルACシステムは、タコメータをスピンドルモーター上のパルスエンコーダに置き換え、アナログ速度レギュレータを制御基板のマイクロプロセッサで実行されるデジタル制御ループに置き換えました。
実質的な結果として、切削負荷変動後の速度回復が速くなり、スピンドル負荷変動下での速度保持精度が向上し、アナログオリエンテーション回路が必要とした煩雑なチューニングを必要とせずに、一貫性があり信頼性の高い方法でスピンドルオリエンテーション（自動工具交換のためにスピンドルを正確な角度位置で停止させる）を実装できるようになりました。
A20B-1001-0120のオリエントアルゴリズムを使用したスピンドルオリエンテーションは、CNCによってオリエンテーションコマンド（通常はプログラム内のM19）を介して開始され、ドライブはエンコーダで定義されたオリエンテーション角度にスピンドルを正確に減速・位置決めし、ATCアームが工具ホルダーを掴む準備ができます。
A06B-6055シリーズ — ドライブ範囲の理解
A06B-6055-H002:
ベースモデルの1つで、A20B-1001-0120制御基板を使用していることが確認されています。A06B-6055-H103、H112、H118、H206: 出力範囲全体にわたるさらなるバリアントで、すべて同じA20B-1001-0120制御基板を使用しています — この基板は範囲全体で共通しており、ドライブ固有の構成はNV-RAMに保存されています。各A06B-6055ドライブのベースセクション（パワーボード）は、定格電流とモーターマッチングによって異なりますが、制御基板は製品ファミリー全体で共有されています。
この共通性は、A06B-6055ドライブのフリートを保守するために必要なスペアパーツ在庫を削減する、意図的なFANUC設計上の決定です — 大量に在庫されている単一タイプの制御基板が、範囲内のすべてのドライブサイズに対応します。
LEDアラームコード — オンボード診断
AL-02:
モーター速度検出故障 — エンコーダ信号がないか中断されています。エンコーダケーブル、エンコーダ電源、またはエンコーダハードウェアの故障を疑ってください。AL-12:
内部温度過昇 — ドライブ過熱。冷却ファン、周囲温度、デューティサイクルを確認してください。AL-17:
DCリンク低電圧 — 電源電圧の問題またはプリチャージ回路の故障。三相入力を確認してください。B-53425E保守マニュアルには、A06B-6055シリーズのすべてのアラームコード、その特定の故障条件、および推奨される診断および是正措置の完全な表が記載されています。
このマニュアルは、A20B-1001-0120のサービスまたは修理活動の主要な参照資料であり、これらのドライブを扱うすべての技術者が利用できる必要があります。
NV-RAM — 基板交換の重要なコンポーネント
ドライブのフロントパネルボタン（MODE、UP、DOWN、DATA SET）からアクセスできるすべてのパラメータは、このNV-RAMに保存されています。
故障したA20B-1001-0120を交換用基板と交換する場合:
オプション1 — NV-RAM転送:
故障した基板からNV-RAMを慎重にはんだ除去するか、チップエクストラクタを使用して取り外し、交換用基板に取り付けます。これにより、交換用基板は元のパラメータセットと全く同じになります。これは、元の基板のNV-RAMが物理的および電気的に損傷していない場合にのみ可能です（通常、基板の故障モードが電源またはトランジスタの故障であり、完全な電気的破壊ではなかった場合）。オプション2 — 手動パラメータ入力:
B-53425E保守マニュアルを使用して、ドライブのフロントパネルボタンからすべてのパラメータを手動で入力します。これには、モーターモデル番号を知ってマニュアルで正しいパラメータテーブルを特定し、各パラメータ値を個別にに入力する必要があります。
この手順は約30～60分かかり、入力エラーを防ぐために細心の注意が必要です。
FAQ
基板前面のLEDアラームコードから始めます — 故障カテゴリを特定します。
AL-02からAL-07の範囲のコード（エンコーダおよび速度検出故障）は、エンコーダまたはそのケーブルが原因であることが多いですが、制御基板ではありません。
AL-12からAL-17の範囲のコード（温度および電力）は、電源セクションの問題を示している可能性があります。
制御基板の故障は、以下の場合に特に疑われます。ドライブにLED表示が全くない（基板が初期化されていない）、アラームコードが外部条件に対応しない、または負荷や温度に関連するパターンなしに故障が発生したり消えたりする場合。
既知の正常なA20B-1001-0120との基板交換（元の基板のNV-RAMを装着）が決定的な診断です — アラームがクリアされ、ドライブが正しく動作すれば、元の基板が故障していたことになります。
Q2: 入手可能なドライブバージョンには、/10E、/16F、/19Fなどのサフィックスが含まれています。これらは何を意味し、どのバージョンを使用しても問題ありませんか？
ファームウェアリビジョンサフィックス（/10E、/16F、/19Fなど）は、基板のEPROMに常駐する制御ソフトウェアのバージョンを識別します。異なるファームウェアバージョンは、異なるアラーム処理、パラメータ範囲、または機能セットを持つ場合があります。
同等品への交換の場合、ファームウェアリビジョンを一致させることが望ましいです — ドライブは元のドライブと全く同じように動作します。正確なリビジョンが入手できない場合、同じA20B-1001-0120ファミリーの後続リビジョンは、通常、同じNV-RAMパラメータで正しく動作しますが、特にスピンドルオリエンテーション角度と加速プロファイル性能について、同等の動作を確認するために、設置後に慎重にテストする必要があります。
Q3: 長期間使用されているドライブでのA20B-1001-0120の故障の最も一般的な原因は何ですか？
基板内部電源の電解コンデンサの故障が最も頻繁な経年劣化の原因です — コンデンサは10～15年後に電解液の蒸発により劣化し、不安定な電源電圧が発生して異常なアラームコードを引き起こします。
電源セクションのトランジスタモジュール（制御基板ではない）は、電流関連のアラームの原因としてより一般的です。制御基板自体では、ESDによるデータ破損や長期間のバッテリー切れによりNV-RAMチップが故障する可能性があり、制御ファームウェアを搭載したEPROMは、紫外線暴露や経年劣化によるビット減衰により故障する可能性があります。
A20B-1001-0120の完全なオーバーホールには、通常、コンデンサ交換、EPROM検証、NV-RAMバックアップ、およびスピンドルモーターを備えたドライブテストリグでの機能テストが含まれます。
Q4: スピンドルオリエンテーション（M19）は、制御基板のファームウェアバージョンによって影響を受けますか？
はい。スピンドルオリエンテーションアルゴリズム — スピンドルを減速させてコマンドされたオリエンテーション角度に位置決めする計算 — は、制御基板のファームウェアに実装されています。
異なるファームウェアバージョン（異なるEPROM内容）は、わずかに異なるオリエンテーション応答チューニングを持つ場合があります。基板故障前にスピンドルオリエンテーションの精度または繰り返し精度が許容範囲内であった場合、同じファームウェアリビジョンと元のNV-RAMパラメータを持つ交換品をインストールすると、全く同じオリエンテーション動作が復元されるはずです。
異なるファームウェアリビジョンを持つ基板交換後にオリエンテーション性能が変化した場合は、オリエンテーション位置調整パラメータ（ドライブのフロントパネルボタンからアクセス可能）の微調整が必要になる場合があります。
Q5: 修理センターにドライブまたは基板を送る前に、どのような情報を準備すべきですか？
出荷前に、以下の情報を記録してください。ネームプレートの完全なドライブモデル番号（A06B-6055-HXXX）、制御基板の部品番号とリビジョンサフィックス（A20B-1001-0120自体のラベルから）、ドライブのすべてのパラメータ値（B-53425Eに記載されているMODE/UP/DOWN/DATA SETボタンのシーケンスで読み取ったもの — 通常20～40パラメータ）、および故障が発生した際に表示されたアラームコード。
可能であれば、故障が突然発生したか徐々に発生したか、および温度（高温時に悪化、低温時に解消）または負荷（重い切削時に発生）と相関があるかどうかを記録してください。
この情報は、修理センターが故障状態を再現し、同じ条件下で修理済み基板をテストし、返却前に特定の故障モードが解決されたことを確認するのに役立ちます。
