| 起源の場所 | 日本 |
| ブランド名 | FANUC |
| 証明 | CE ROHS |
| モデル番号 | A16B-3200-0490 |

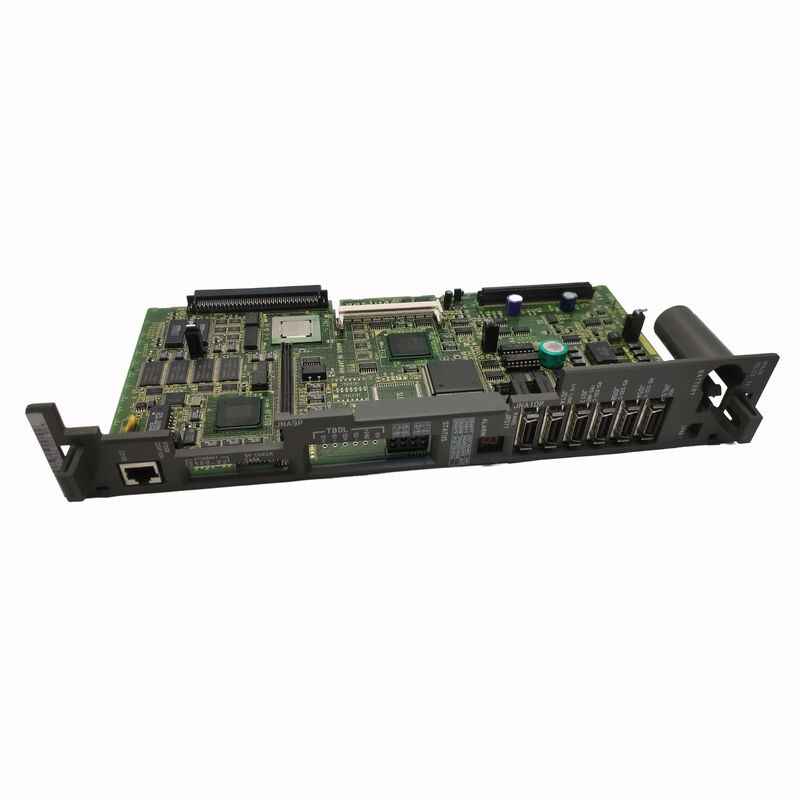

についてFANUC A16B-3200-0490FANUC の i シリーズ CNC コントロール用のメイン CPU 板 であり,FANUC の CNC システムの物理構造では,これは,制御キャビネットの他のすべてが接続または依存する中央ボードです.
サーボアンプは,光ファイバーバス (FSSB) を通じてこのボードに通信する.ディスプレイPCB (A20B-3300-0091のような) は,このボードのスロットに接続される.このボードにマウントされたプロセッサで実行.
操作パネルのMDIキーはこのボードに信号を送ります 簡単に言うと,A16B-3200-0490はCNCの神経センターです
A16B-3200ファミリーを理解するには,ボードのプラグインモジュールシステムを理解する必要があります.
汎用型A16B-3200-0490ボードにはSMDモジュールなしには,プロセッサ,バックプランのコネクタ,電源回路,診断LED配列,固定ハードウェアが含まれています.
このボードを機械に特有のものにするのは SMD モジュールのセットです
FROM (Flash ROM) モジュールCNC システム ソフトウェア 操作システム FANUC,モーション コントロール ファーームウェア,およびソフトウェア オプション (グラフィック オプション,DNC オプション,PMC 梯子のコンパイルなど) を保存する.機械製造業者によって購入された.
適切な FROM モジュールがないと,ボードにはオペレーティングシステムがないので起動できません.
SRAM モジュール機械の動作中に変化するバッテリーベースのデータを保存する CNC パラメータ (逆反応値,サーボガイン,軸限界,供給速度),部品プログラム,ツールオフセットテーブル,PMC データそして作業座標のオフセット.
SRAMはマシンで最も価値のあるデータストアで 機械が正しく動作させる 蓄積された稼働と生産の設定が含まれていますSRAM電池の寿命は通常2〜5年.
DRAM モジュールプログラム実行のための作業メモリを提供します 操作中のCNCのアクティブワークスペース
| パラメータ | 価値 |
|---|---|
| 機能 | メインCPU/マスターPCB |
| PMC | PMC-SB7 |
| モジュールアーキテクチャ | FROM + SRAM + DRAMプラグイン |
| 軸 | 多軸 (ソフトウェアに依存する) |
| インターフェース | FSSB,バックプレーン,ディスプレイスロット |
| ステータス | 廃品 |
| 原産地 | 日本 |
| 供給状況 | 板のみ SMDモジュールなし |
A16B-3200シリーズは複数のFANUC CNC世代をカバーしており,各世代およびサブシリーズは,特定の最後の4桁の後尾を持つ.
-0490は,このボードを0i-B世代に置き, -0491と密接に関連している (PMC-SB7を実行する0i-TBメインボードとして確認されている).-0490と -0491は,同じデザイン世代のメンバーです. 彼らは同じ基本的な建築を共有します.同じタイプのSMDモジュールを採用し,PMC-SB7の機械梯子の論理を実行します.
A16B-3200ファミリーの以前の世代 (16Cシリーズでは-0190,16Bでは-0090) は機械的に類似しているが,ソフトウェア互換性はない.
16CボードからのSMDモジュールは,0i-Bボードで実行できないし,その逆も可能です.A16B-3200バリエーションを注文する前に,特定のマシンとCNCシリーズに対する部品番号の検証は不可欠です.
主なCPUボードの故障は,FANUCのCNCシステムにおけるより珍しい故障モードの1つである.メインボードが故障する前に.
メインボードが故障すると 症状は通常 顕著です
起動が完全に失敗:制御装置が起動し 冷却扇動機が起動し サーボアンプが起動します しかし操作パネルのディスプレイは空っぽであり 軸の動きはできません
コントロールが切れたようだ
この症状は FROM モジュールの破損や SRAM バッテリーの故障でも発生するので,体系的な診断は重要です.
断続制御障害:予測できない間隔で発生するランダムアラーム,特に電源サイクル後に消えるアラームメインボードの限界部品を表示できる 典型的には機能不全の電解コンデンサまたは動作仕様の端にある熱圧IC.
データ損失によるSRAMバッテリーアラーム:SRAM電池が枯渇してデータが失われる場合,ボードが欠陥がないが,SRAMモジュールと電池は交換し,バックアップからデータを再充電する必要があります.
これはボードの失敗と間違える 最も一般的なシナリオです
特定の事件の故障:雷の衝撃,電力の急増,または機械の電源キャビネットの大きな過剰電流事件は,メインボードを修復不能に傷つけることができます.
これらの場合,ボードの故障は確実で,修理なしで交換は適切な道です.
メインボードの交換は重要な保守イベントです.それはマシンで最も重要なデータと構成に影響します.ボードの交換の前に,以下のものが手元にする必要があります:
すべてのCNCパラメータは外部ソース (メモリーカード,RS-232,Ethernetが利用可能なら) にバックアップされている.
PMCの梯子プログラムが別々にサポートされています
すべての部品プログラムがバックアップされています. ツールと作業オフセットデータは記録またはバックアップされています. SRAMとFROMモジュールの識別が確認されています (モジュールの部品番号,FROMのファームウェアバージョン).
交換ボードの設置時に:元の FROM と SRAM モジュールを古いボードから新しいボードに移す (モジュールは機能している場合).
FROM モジュールが破損した場合 (ブート防止) は,機械工具メーカーまたはFANUCサービスの正しいシステムソフトウェアを搭載した新しい FROM モジュールが必要です.
起動後,バックアップからすべてのパラメータを再起動します. 生産に戻す前に軸の動き,スピンドルの動作,PMC機能を確認します.
Q1: 壊れたボードからSRAMモジュールを交換A16B-3200-0490に転送してすべてのマシンデータを復元できますか?
SRAM モジュールは損傷していない場合です. SRAM モジュールは電気的に完ぺきな状態で,元のボードが局所的な故障 (故障したプロセッサ,損傷した電源セクション) により故障した場合SRAMを交換ボードに転送すると,すべてのパラメータが復元されます.部分プログラム,オフセット,PMCデータを1つのステップで
SRAMとFROMモジュールで交換ボードを電源化し,マシンが元の構成で起動する.
SRAM バッテリーがボードの故障前または故障中に枯渇していた場合,データが失われた可能性があります.
Q2: ボードの交換後に,CNCは"SYSTEM ALARM 911"または "920"を表示します.これらは何を意味しますか?
アラーム 911 (DRAM パリティ エラー) と 920 (SRAM パリティ エラー) はメモリ障害を示します.
メインボードの交換後,通常は以下のように表示される: DRAM モジュールはスロットに完全に座っていない (しっかりと再座っている);SRAM モジュールの電池が枯渇し,データが破損します (電池を交換します),バックアップから再起動する) または DRAM/SRAM モジュールのハードウェアが故障している場合 (よく知られているモジュールでテストする).
これらのアラームは必ずしも欠陥のある交換ボードを示すのではなく,適切なモジュール座席とデータ再充電によってしばしば解決されるメモリーシステムの問題を示します.
Q3:A16B-3200-0490で何軸を制御できる? これはボードかソフトウェアによって決定されますか?
物理パネルは軸制御モジュールのバックプランの接続を供給しますしかし,有効な軸の数は,FROMモジュールにソフトウェアオプションの登録によって決定されます..
A16B-3200-0490は,適切な軸オプションが登録されている場合,そのCNC世代がサポートする最大まで制御することができる (通常0iシリーズでは4軸).
既存のマシンに軸を追加するには,システムソフトウェアで軸拡張オプションを有効にする必要がありますが,メインボードを交換する必要はありません.
Q4:A16B-3200-0490は 機体レベルでは修理可能ですか? それとも 完全交換が唯一の選択肢ですか?
ボードレベルでの修理は,専門のFANUC修理センターを通じて可能である.A16B-3200メインボードの一般的な修理項目には,以下が含まれます.電解電容器の交換 (最も頻繁に発生する老化障害)ESDや電源突発により損傷した個々のICの交換,バッテリーホルダーの修理,コネクタの再構成.
板の故障は,深刻な電気事故による PCB 損傷 (燃焼痕跡,破裂基板) よりも局所的な部品故障である場合,修理はコスト効率が良い.
有名な修理センターは,修理後に FANUC 試験台でボードをテストし,返品前に完全な機能性を確認します.
Q5: メインボードの SRAM バッテリーは何ですか? どのくらいの頻度で交換すべきですか?
SRAM電池はリチウム電池 (通常,3Vコイン電池またはリチウムAA,特定のボード変種上のバッテリーホルダー構成に応じて) 機械が切れたときにSRAMモジュールに電力を保持する保存されたすべてのデータを保存します
FANUC は,約1年の交換間隔を指定していますが,実際には多くの電池は,電圧がSRAMの最小維持レベルを下回る前に室温で2〜5年持続します..
制御装置は電圧が警告値を下回ると低電池アラーム (通常はALM 7001または類似) を発生させる.このアラームは直ちに動作する必要があります.バッテリーがゼロに達するとデータ損失が発生します..
バッテリー交換は,機械が電源を入れている状態で (SRAMが交換中に電源を稼働させるため) 行われ,処理中にデータ損失を防止する.
