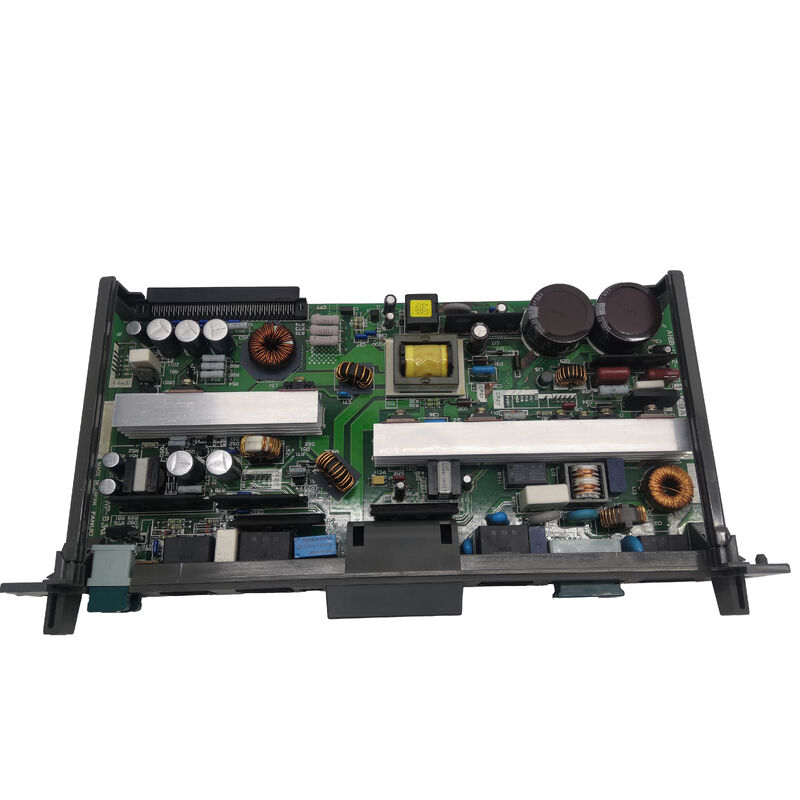

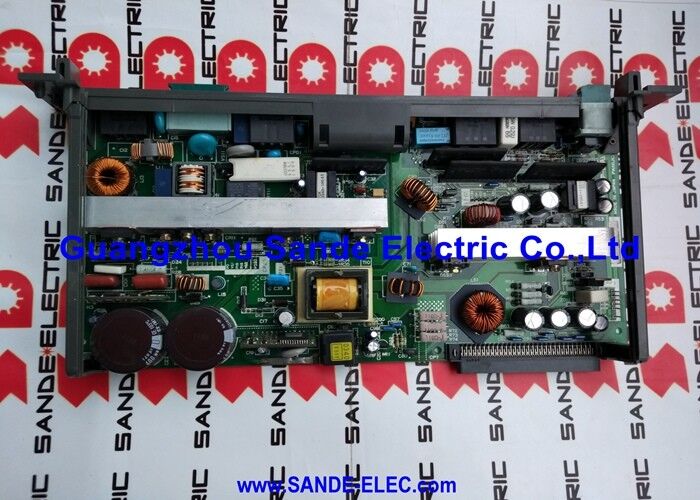

Fanuc 電源ドライブ コントロール PCB CNC回路板 A16B-1212-0901

ファナック A16B-1212-0901 |電源 A1 (C1 タイプ) — シリーズ 16/18 CNC メインラック / 200V / 0.91 kg

A1 電源 — 電力の供給源と内部のバッテリーが重要な理由

A16B-1212-0901 は、FANUC シリーズ 16 および 18 CNC 制御の 2 スロット メイン ラックに適合する C1 タイプ PSU A1 です。この制御は、これらのコントローラ世代を中心に構築された旋盤、マシニング センター、EDM で使用されるコンパクトな制御形式です。これはメイン CPU ボードと I/O ボードに隣接するラックに設置され、そのラック内のすべてのボードに電力を供給します。

この電源には、CNC の電源オンおよび電源オフのシーケンスを管理する統合入力電源リレー回路である I/P ユニットが内蔵されています。外部の緊急停止回路と CNC の内部電源投入ロジックの間のリレー インターロックは、このユニットを介して実行されます。

バックアップ バッテリーは物理的にこの PSU 内にあります— メイン CPU ボード上ではありません。このバッテリは、CNC の電源がオフになっているときは常に、メイン CPU ボード上の SRAM データ (CNC パラメータ、プログラム、ツール オフセット) を維持します。これは交換に直接影響します。A16B-1212-0901 がラックから約 30 分以上取り外されると、バッテリが CPU ボードの SRAM に電力を供給できなくなり、保存されたデータが失われる可能性があります。交換品を取り付ける準備ができるまで、元のユニットは取り付けたままにしておきます。到着前に長期間電源が切れていた場合は、マシンを起動する前に、CNC データが現在のバックアップからまだ損なわれていないことを確認してください。

主な仕様

障害表示とヒューズの位置

電源装置の前面にある 2 つの LED により、ステータスが即時に表示されます。

PIL (緑):CP1 に AC 入力電力が存在すると点灯します。マシンの電源がオンの状態で PIL がオフの場合は、入力 AC 電源と F1 のヒューズ (200V AC 入力ヒューズ: Daito GP75) を確認してください。

赤色LED:電源装置が内部障害を検出すると点灯します。この LED が点灯し、PIL も点灯している場合は、電源装置に AC が供給されているものの、内部障害があることを示します。PSU の交換または修理が必要です。

追加のヒューズは、9 インチ CRT/LCD 出力 (F3) および I/O ユニット電源 (F4) を保護します。この PSU で使用されるバッテリーは A98L-0031-0012 です。ユニットには付属していないため、既存のバッテリーが消耗した場合は別途注文する必要があります。

よくある質問

Q1: 交換品が到着するまで、元の A16B-1212-0901 を取り付けたままにしておく必要があるのはなぜですか?

SRAM バックアップ バッテリは物理的にこの電源内部にあります。バックプレーン接続を通じてメイン CPU ボードの SRAM に継続的に電力を供給します。 PSU を取り外すと、SRAM へのバッテリ電力が切断され、CNC パラメータとプログラム データが 30 分以内に失われる可能性があります。すぐに交換品を取り付ける準備ができるまで、元の部品は取り付けたままにしておきます。

Q2: PIL の緑色の LED が消灯し、CNC の電源が入りません。 PSUが故障しているのでしょうか？

PIL オフは、PSU 入力に AC 電力が供給されていないことを意味します。 PSU に障害があると考える前に、CP1 に入力される AC 電圧をメーターで確認してください。 F1入力ヒューズ(Daito GP75)を確認してください。 AC 電圧が存在し、ヒューズは正常であるが、PIL がオフのままの場合は、PSU の入力回路に障害があり、ユニットの修理または交換が必要です。

Q3: どのファナック制御装置が A16B-1212-0901 と互換性がありますか?

このユニットは、FANUC シリーズ 16 および 18 の A および B モデル バリアントの第一世代制御装置 (16-MA、16-MB、16-TA、16-TB、16-W、18-MA、18-MB、18-TA、18-TB、18-MC、および 18-TC) に適合します。一部の RJ ロボット コントローラーもこの電源を使用します。より高機能な CNC 構成で使用される大型のマルチスロット ラックではなく、2 スロットのコンパクトなラック構成に適合します。

Q4: A16B-1212-0901 はどのようなバッテリーを使用しますか? どのくらいの頻度で交換する必要がありますか?

バッテリーの部品番号は A98L-0031-0012 で、PSU には付属しません。ファナックでは通常、2 ～ 3 年ごと、または CNC にバッテリ アラームが表示されたときに交換することをお勧めします。 SRAM データの損失を避けるために、可能であれば CNC の電源がオンの状態でバッテリを交換してください。バッテリは電源が入った状態でホットスワップ可能です。

Q5: A16B-1212-0901 は修理できますか? それとも交換する必要がありますか?

修理は、FANUC CNC PSU 修理専門家を通じて広く利用できます。一般的な故障箇所には、DC 出力フィルタ コンデンサ、整流段コンポーネント、I/P ユニット内のリレーなどがあります。正常に動作する FANUC 16/18 制御装置での全負荷テスト検証を行った専門家による修理済みユニットは、交換品を調達するよりも信頼性が高く経済的な代替品です。
