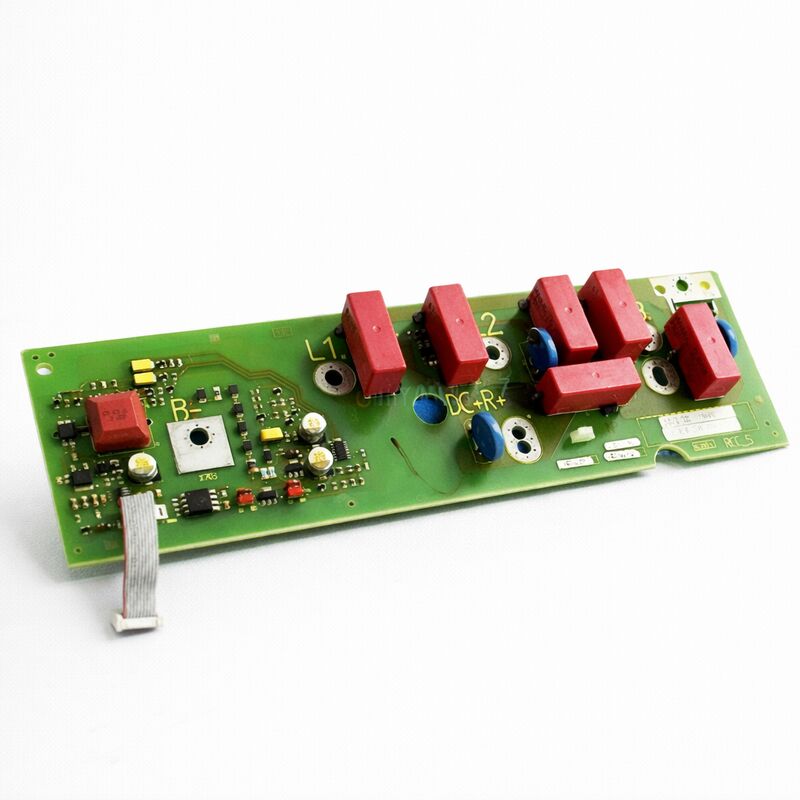

シエメンスのオリジナル・ブレーキボード/吸収ボード/電圧電圧保護ボード A5E002268102 A5EOO22681O2

シーメンス A5E002268102 | 産業用ドライブおよびオートメーション用スペアパーツ PCB — A5Eシリーズ、ドイツ

部品番号: A5E002268102

メーカー: Siemens AG (ドイツ)

製品タイプ: スペアパーツ PCB — A5Eシリーズ

部品シリーズ: A5E (シーメンス内部スペアパーツコンポーネントナンバリング)

用途: シーメンス産業用ドライブ、CNC、およびオートメーションシステム

原産国: ドイツ

概要

A5E002268102は、シーメンスのA5E内部コンポーネントナンバリングシステムで識別されるシーメンスのスペアパーツプリント基板です。

A5E指定は、SINAMICS、SIMOVERT MASTERDRIVES、SIMODRIVE、MICROMASTER、SIMOREG、および関連するオートメーションプラットフォームにまたがる、シーメンスの産業用ドライブ、CNC、オートメーション、およびパワーエレクトロニクス製品ライン全体で使用される交換部品およびスペアパーツコンポーネントの構造化された参照です。

シーメンスのドライブまたはオートメーション製品内の各ボードまたは電子サブアセンブリには、機器のスペアパーツリストに記載されている一意のA5E参照番号が付いています。A5E002268102は、ホストシーメンスシステム内の1つの特定の交換可能なボードアセンブリの識別子です。

指定されたドライブまたはオートメーション製品内で、制御ボード、ゲートドライバアセンブリ、電源、インターフェースボード、または機能サブアセンブリとして、定義された機能を提供します。

シーメンスは、製造された機器に組み込まれた元のボードと同じコンポーネント標準および製造プロセスでA5Eスペアパーツを製造しています。

正しいA5E部品番号での交換により、元のボードと同じ品質要件で構築されたボードを使用して、システムは新品と同じ仕様に復元されます。

主な仕様

A5Eシリーズ — シーメンスの構造化スペアパーツシステム

シーメンスのA5Eナンバリングシステムは、産業用製品ポートフォリオのすべての交換可能な電子コンポーネントに、単一の曖昧さのない識別子を提供します。ドライブまたはオートメーションシステムでボード交換が必要な場合、製品のサービスマニュアルのスペアパーツリスト、または取り付けられているボードのラベルで見つかる関連するA5E番号が、決定的な注文参照となります。

このシステムは曖昧さを排除します。1つの番号、1つのボード、それがサポートするシーメンス製品に関係なく。

A5E002268102はこの規則に従っています。

ボードのラベル上の番号は、それを一意に識別します。これは、シーメンスの製造システム内の特定のボードアセンブリに対応します。

このボードが取り付けられている機器のサービスドキュメントには、機器内のボードの物理的な場所と機能へのクロスリファレンスとして、スペアパーツテーブルにこの番号が記載されています。

シーメンスのドライブまたはオートメーション設置を管理する保守チームにとって、各設置ユニット内の重要な交換可能なボードのA5E番号を記録することは、良い保守慣行です（ユニットのサービスマニュアルから取得）。

障害が発生した場合、ボードのA5E番号は、アクティブな障害イベント中に最初にボードタイプを特定する必要なく、すぐに注文可能になります。

品質と真正性 — なぜA5E部品番号が重要なのか

A5Eシステムは認証メカニズムとしても機能します。正規のシーメンスA5Eスペアパーツは、シーメンスの検証済み生産ラインで、認定されたコンポーネントを使用して製造され、元の機器ボードと同じ出荷時品質基準でテストされています。

ボードラベル上のA5E番号により、シーメンスおよび認定サービスプロバイダーは、ボードが偽造品や汎用品ではなく、本物のシーメンススペアであることを検証できます。

汎用品は、元のものと表面上は似ているかもしれませんが（物理的なサイズ、コネクタレイアウトが似ている）、元の熱的、電気的、または信頼性の仕様を満たさない低グレードのコンポーネントを使用している可能性があります。

高温サイクル、大きなスイッチングノイズ、および信頼性が重要な高出力ドライブの環境では、正規のA5Eスペアパーツと代替品の違いは、数年間のサービス寿命で測定できます。

予期しないダウンタイムが高価な生産クリティカルアプリケーションでは、正規のシーメンスA5Eスペアパーツを使用することが最も安全なアプローチです。

シーメンスのサプライチェーンまたは認定シーメンス販売店を通じて注文されたA5E002268102は、A5E番号が示すトレーサビリティと品質保証を備えています。

実用的なガイダンス — A5Eボードの特定と注文

A5E002268102が特定の機器の正しいスペアであることを確認するには、ドライブまたはオートメーションキャビネット内の該当するボードを見つけ、ボードのラベルから部品番号を読み取ります。

ラベルにA5E002268102と表示されている場合、これが正しい注文参照です。機器のサービスマニュアルまたは保守手順のスペアパーツセクションとクロスリファレンスして確認してください。

ボードラベルが読み取れない場合、またはボードが物理的にアクセスできない場合は、サービスマニュアルのスペアパーツリスト（通常は機器内のボードの場所別に整理されている）で、各交換可能なサブアセンブリのA5E番号が特定されます。

シーメンスのオンラインスペアパーツポータルでも、機器タイプによるA5E番号の検証が可能です。

ESD取り扱い — 敏感なPCBの保護

A5E002268102ボードには、静電気放電に敏感なコンポーネントが含まれています。ボード取り扱い中の単一のESDイベントは、即時の故障を引き起こさないかもしれませんが、潜在的な欠陥（ゲート酸化膜の弱化や、最初は動作するがサービス中に早期に故障する逆バイアス接合）を作成する可能性があります。

これを防ぐには、常に承認されたESDリストストラップを適切なアースポイントに接続してボードを取り扱ってください。

導電性または散逸性の作業面で作業してください。取り付けまで、ボードを元の導電性帯電防止パッケージに入れておいてください。

故障したボードの取り外しと交換品の取り付け中は、ボードのコンポーネント側または露出したコネクタピンに直接触れないでください。PCBの端を持って取り扱ってください。

ESD認識が確立されている環境でも、この慣行を強化する価値があります。ボードレベルのESD損傷は一般的であり、日常的に他の原因に誤って帰属されています。

FAQ

Q1: 間違った注文のリスクなしに、私の特定のシーメンスドライブにA5E002268102が正しいボードであることをどのように確認できますか？

特定のドライブモデルとシリアル番号のサービスマニュアルまたはスペアパーツドキュメントを見つけます。スペアパーツリストは、交換可能な各ボードをA5E番号とドライブ内の場所で識別します。

取り付けられているボードのラベルとスペアパーツリストのエントリをクロスリファレンスします。両方とも同じボード位置に対してA5E002268102を示している場合、部品は正しく確認されます。

ドライブのドキュメントが利用できない場合は、シーメンスのテクニカルサポートがドライブのタイプ指定とシリアル番号を使用して正しいA5E番号を確認できます。

Q2: ボードは障害イベント（供給サージ）中に損傷しました。A5E002268102は交換されます。ドライブをサービスに戻す前に、他のボードを検査する必要がありますか？

1つのボードを損傷させるほど深刻な供給サージは、隣接するボードやコンポーネントにもストレスを与えた可能性があります。A5E002268102を交換した後、ドライブ内の他のボードにサージ損傷の兆候（変色、コンポーネントの焼け跡、またはコンデンサの膨張）がないか検査してください。

サージが大きかった場合は、DCバスコンデンサ（静電容量とESRを測定）を確認し、電源レールに直接接続されている他のボードを検査してください。

また、ドライブキャビネットへの電源入力でのサージ保護を調査し、必要に応じて改善してください。

Q3: A5E002268102は新品として入手可能ですか、それとも再生品のみですか？

入手可能性は、このボードを使用するシーメンス製品プラットフォームのライフサイクルステータスによって異なります。ホストプラットフォームがまだアクティブに製造されている場合、A5E002268102はシーメンスまたは認定販売店から新品で入手できる場合があります。

生産中止になったプラットフォームの場合、新品旧在庫およびテスト済みの再生品は、産業用電子機器のアフターマーケットから入手できます。

評判の良い専門サプライヤーからの再生品は、新品と同等の機能であり、新品在庫が入手できない場合に費用対効果の高いオプションとなります。

Q4: サージイベントを除外して、通常の産業サービスでA5Eシリーズボードが故障する原因は何ですか？

ドライブ制御ボードで最も一般的な自然故障モードは次のとおりです。電解コンデンサの劣化（コンデンサは熱サイクルで長年かけて乾燥し、静電容量を失いESRが増加します）。はんだ接合の疲労（熱サイクルにより、スルーホールおよびSMDはんだ接合に微細な亀裂が生じ、最終的に断続的または永続的な断線が発生します）。および長年のメンテナンス中の累積ESD暴露によって引き起こされるCMOSコンポーネントのラッチアップまたは酸化膜の劣化。

「突然死」に起因するボードの故障は、これらの遅い劣化プロセスがしきい値に達した結果であることがよくあります。ボードは故障するまで正常に見えました。

Q5: A5E002268102は、1つのコンポーネントが目に見えて損傷している場合でも、交換ではなくコンポーネントレベルで修理できますか？

ボードレベルの修理は、一部のA5Eボードでは技術的に可能です。故障した電解コンデンサ、焼損したディスクリートトランジスタ、または故障したバリスタは、適切な機器を備えた熟練した電子技術者によって交換できます。

ただし、コンポーネントレベルの修理には、回路図へのアクセス（しばしば制限されている）、特定のコンポーネントの調達、および隣接するデバイスを損傷することなくファインピッチSMDコンポーネントをリワークする能力が必要です。

ほとんどの保守チームにとって、A5E002268102によるボード全体の交換の方が実用的であり、既知の良い結果が得られます。

ボードのリードタイムが長い場合、故障モードが明確に特定されている場合、または専門のドライブ修理サービスが利用可能な場合は、コンポーネント修理を追求する価値があるかもしれません。
