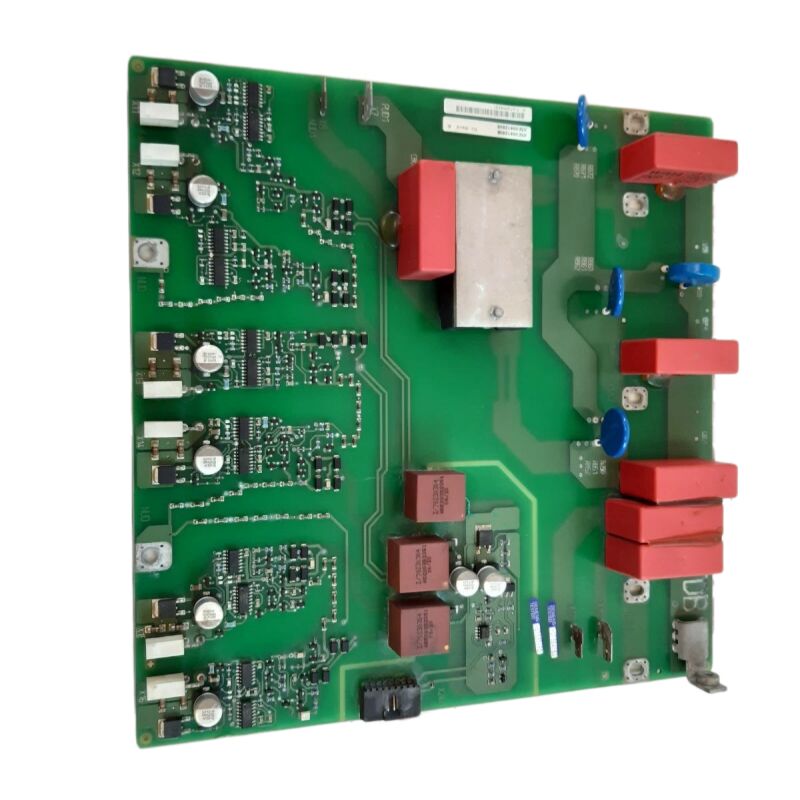

オリジナルシエメンズ SCRトリガーボード TDBボード A5E00412608 A5EOO4126O8

シメンス A5E00412608 ◎ マイクロマスター 440 インバーター/コンバーター トリガーボード

部品番号:A5E00412608

代替参照:A5E00412705

製造者:シメンス AG (ドイツ)

製品タイプ:トリガーボード 交流インバーター/コンバーター電源セクションのIGBT発火PCB

製品ファミリー:MICROMASTER 440 (MM440)

体重:~490g

燃焼率:UL 94V-0

生産状況:製造者によって停止

産地:ドイツ

概要

A5E00412608はシメンス MICROMASTER 440 AC変頻駆動機のトリガーボードである.MM440のデジタル制御電子とドライブのインバーターパワーセクションの物理的なスイッチングトランジスタの間のインターフェースに座っています.

主要な任務は単純ですが 極めて重要です制御ボードからパルス幅調節コマンドを受け取り,実際にIGBTトランジスタをオンとオフに切り替える正確なタイミングのゲートパルスに変換します.

このボードが故障すると ドライブの出力段階は 音が止まり 切り替えも電圧もモーターも動きません

MICROMASTER 440は,0.12 kWから250 kWをカバーするシメンス社の多目的交流駆動プラットフォームでした.長い生産寿命で 世界中で工業自動化で 最も広く使用されているドライブの一つになりました.

輸送機,遠心分離機,圧縮機,挤出線,上げ装置,包装機 適用範囲はMM440駆動装置を使用した産業と同じぐらい長い.

これらの装置の多くは今日も生産性があります. これらの装置を稼働させるには,A5E00412608のような内部駆動部品への信頼性の高いアクセスが必要です.シーメンスが部品の生産を中止した後も 継続しています.

A5E00412705の代替参照は,同じ機能世代のボードに表示され,通常はA5E00412608の隣にスペアパーツデータベースに記載されています.

両方の参照はMM440の電源セクションの同じ位置を扱いますが,設置されたボードのラベルに特定の番号を確認することは,注文する前に最も安全なステップです.

基本規格

トリガー ボード の 役割 と その 重要性

MM440のインバーターセクションは,3相IGBTブリッジを使用して,ドライブのDCリンク電圧をモーターが見る制御されたAC電圧に変換します. 6つのIGBTがこのブリッジを形成します.上部と下部のスイッチ位置に配置されている.

トリガーボードは この6つの装置のそれぞれにゲートパルスを生成します

このゲートパルスは正確にタイミングでなければならない.タイミングの小さな誤りでさえ ゲートパルスが少し早く,遅れて,または全く到着しない場合 すぐの問題を引き起こす.誤った装置を早期に発射すると 発射状態が悪くなる: 上下スイッチは同時に1相を接続し,直流接続を短回しし,破壊的な過剰電流を生成します.

欠落するパルスでは,モーターの相が動かない状態になり,不対称な電流波形,トルクパルス,モーターの加熱が起こります

A5E00412608は,これらの結果を防ぐ.ボードには,オン状態中に各IGBTを監視する不飽和感知回路が含まれています.

IGBTが正常な飽和ができない場合 装置がサポートできない電流を表示する 制御ソフトウェアが応答する前にボードが動作しますすべてのゲートパルスを抑制して電源セクションを保護するこのハードウェア応答はマイクロ秒で動作します.

UL 94V-0 炎の評価

ULの垂直炎のテストシリーズで最高級の分類です. 試験条件下では,UL 94V-0 基板は,各5つの炎の適用から10秒以内に自滅しなければならない.燃える粒子が滴り出さないように

この分類は,A5E00412608 PCB 材料が内部障害や隣接する熱源の場合,燃焼を持続したり拡散したりしないことを確認する.

複数のボード,コンデンサ,高電流電導が 共有された閉ざされた空間を占めるこの評価はチェックボックスではありません. これは,局所的な欠陥が悪化する方法を制限する実用的な消防安全特性です..

ESDの処理要件

A5E00412608のゲートドライバICとオプトコップラーは ESDに敏感です.プラスチック表面や合成衣類との接触は すぐに見えない損傷を招くが,ボードの使用寿命を短くしたり,使用中に断続的な故障行為を引き起こす.

設置または取り外す際に,接地された手首帯を使用し,導電性の表面で作業し,反静的金属化包装でボードを輸送します.

壊れたボードの取り外しにも同じ注意事項が適用されます 部品レベルでの評価が計画されている場合,修理会社に戻すために正しく梱包する必要があります.

よくある質問

Q1: MM440は実行コマンドで故障F022 (地面故障) を誘発しますが,モーターと出力ケーブルは絶縁抵抗試験によって地面故障がないことが確認されています.A5E00412608は 誤ったエラー信号を 発信しているかもしれません?

F022 は,ボードの電流測定回路が誤差電流表示を出している場合,トリガーボードから発生する可能性があります.

板の現在のセンサーはドライブの 固定障害検出アルゴリズムに 情報を供給し 漂流したセンサーは 健全な装置でも 固定障害のシグネチャーを生成します

ボードを交換する前に,ボードの現在のセンサー接続を確認します 引き金ボードと制御ボードの間の放鬆した光ファイバーケーブルは,誤ったF022トリップの一般的な原因です.

Q2:A5E00412705の代替部品は入手可能ですが,A5E00412608は在庫がないと記載されています.これはドライブ再構成なしで交換可能ですか?

A5E00412705 と A5E00412608 は,同じMM440アプリケーションのための密接に関連したボードです.複数のアフターマーケットサプライヤーはそれらを交換可能な代替品としてリストします.しかし,シエメンスの内部生産履歴には,細かいハードウェアの修正も含まれます..

最も安全なステップは,交換可能性を確認する前に,ドライブのシリアル番号と製造日付を,インストールされたボードのラベルと比較することです.

トリガーボードを交換する際にはドライブパラメータの変更は必要ありません. ドライブパラメータは制御ボードに保存されます.

Q3:A5E00412608の交換ボードを設置した後,MM440は動作しますが,モーターの電流波形は1つの段階でわずかな不対称性を示しています.これは欠陥のある交換ボードの兆候ですか?

板の設置直後のわずかな不対称性は,新しいボードのセンサー回路で残留電流の測定偏移を反映する場合もありますドライブが最初のフルロードサイクルを完了した後,自動修正する..

負荷で動作する最初の数分以上も不均衡が続ければ check the optical fibre connections between the trigger board and the control board — a partially seated fibre can introduce a phase delay on one gate drive channel that appears as current asymmetry in the motor output.

Q4: A5E00412608ボードは1つのIGBT位置のゲートドライブ領域に可視な焼け跡があります.根本原因はボードかIGBTですか?

特定のゲート駆動位置の焼痕跡は ほぼ常に対応するIGBTがゲート回路を通る異常電流を押し戻す故障を経験したことを示していますこれは,ほぼ常にIGBTが最初に失敗した兆候です (ショートサーキットまたはゲートオキシド破損) と結果としてトリガーボードを損傷.

交換トリガーボードを設置する前に,IGBT電源モジュールをテストし,6つのIGBT位置すべてに正常なゲートカソード抵抗があり,コレクター・エミッターショートがないことを確認します.

IGBTが故障したドライブに新しいA5E00412608をインストールすると 失敗が繰り返されます

Q5:A5E00412608のMM440は退役中です.トリガーボードは完璧に動作しています.同じフレームサイズの別のMM440のスペアとして保管できますか?

停止された駆動から確認された動作するトリガーボードは,同じパワー範囲の他のMM440ユニットにとって貴重なスペアです.

導電性 (反静的金属化) の包装で保管し,A5E 部品番号,駆動モデル,フレームサイズ,取り出した日を示すラベルを付けます.

乾燥した環境で 熱源から遠ざけて保管します

交換装置で使用する前に,コンネクタ領域に機械的損傷や腐食がないか確認するために,良い照明の下でベンチ検査を行います.

長年正しく保管されているボードは 通常正常な使用になります
