| 起源の場所 | ドイツ |
| ブランド名 | SIEMENS |
| 証明 | CE ROHS |
| モデル番号 | A5E00714562 |
部品番号: A5E00714562
メーカー: シーメンス AG — ドイツ

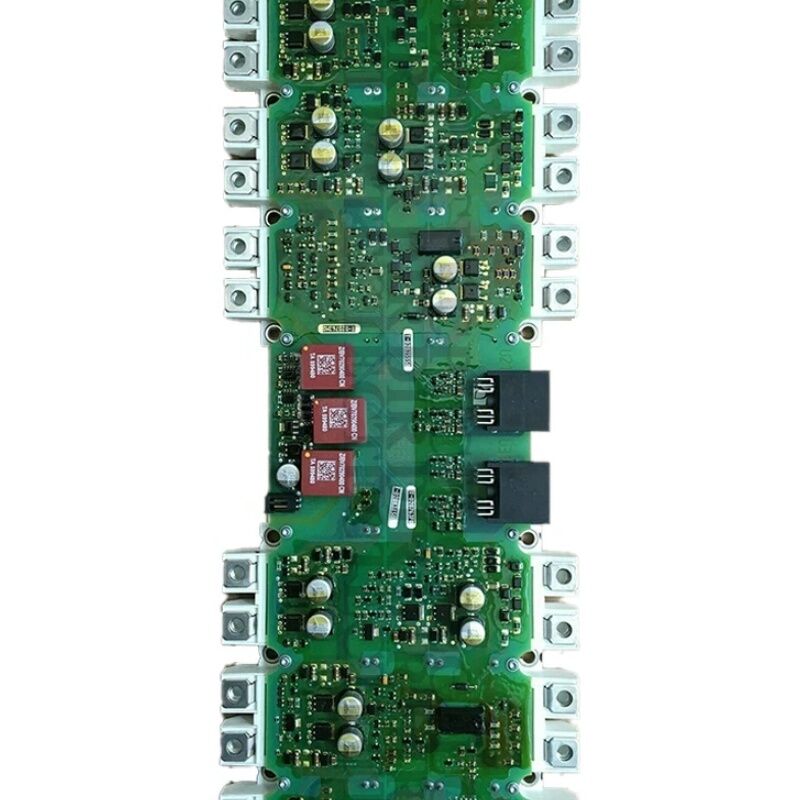

製品タイプ: IGD2/R4 インバーターパワーブロック基板アセンブリ（ゲートドライバ + IGBTモジュール）
A5E00714562は、IGD2/R4シリーズのSINAMICSパワーブロック基板アセンブリです。これは、第2世代IGBTゲートドライバ（IGD2）ボードとFS450R12KE3-S1 IGBTパワーモジュールを組み合わせた、完全なインバーターパワーブロック修理用アセンブリです。
このアセンブリは、SINAMICS G120、G120C、およびG150シャーシフォーマットドライブのインバーターセクションパワーブロックの修理レベル交換品でした。
2016年4月1日に製造中止となり、A5E36717803が後継機種として指定されました。
ドライブの電力変換ステージの中心に直接配置されたA5E00714562は、ACドライブ操作のコア作業を実行します。これは、DCバス電圧をモーターを駆動する制御された3相出力に切り替えることです。
IGD2ゲートドライバボードはスイッチングパルスを生成し、FS450R12KE3-S1 IGBTモジュールが実際の高電力スイッチングを行います。
これらが一体となって、モーター側インバーターセクションの完全なアクティブ電力変換アセンブリを構成します。
FS450R12KE3-S1 IGBTモジュールは、兄弟アセンブリA5E00714561で使用されているFS300R12KE3-S1よりも高い電流定格を持っています。
これにより、A5E00714562は、モーター負荷が450A対応モジュールの追加の熱および電流ヘッドルームを必要とする、より高出力クラスのSINAMICSドライブ用のパワーブロックであることがすぐにわかります。
これら2つのアセンブリは異なるドライブフレームサイズと定格電力に対応しており、同じIGD2/R4ボードフォーマットと物理的なアーキテクチャを共有しているにもかかわらず、相互に交換することはできません。
| パラメータ | 値 |
|---|---|
| 部品番号 | A5E00714562 |
| メーカー | シーメンス AG |
| 製品タイプ | IGD2/R4 パワーブロック基板アセンブリ |
| 製品ファミリー | SINAMICS パワーブロック修理 |
| IGBTモジュール | FS450R12KE3-S1 (450A / 1200V) |
| 互換性のあるドライブ | SINAMICS G120, G120C, G150 |
| 製造状況 | 製造中止 2016/04/01 |
| 後継機種 | A5E36717803 |
| 原産国 | ドイツ |
IGD2/R4指定のR4サフィックスは、物理的なフォームファクタ、つまりシーメンスSINAMICSパワーブロックフォームファクタの第4世代リビジョンを指します。これは、G120およびG150シャーシドライブファミリーの中〜高出力範囲で使用されます。
IGD2ゲートドライバボードとFS450R12KE3-S1 IGBTモジュールの両方が、R4アセンブリに物理的に統合されており、単一の交換可能なユニットとしてドライブのヒートシンクに取り付けられます。
IGD2ボードは3つの同時機能を実行します。制御ユニットのスイッチングコマンドからのPWMゲートパルスの生成、内蔵センサーからのモーター相電流測定の取得、および6つのIGBT位置のそれぞれにおけるデサチュレーション検出によるハードウェアレベルの過電流保護の実装です。
FS450R12KE3-S1 IGBTモジュールは、電力側を担当します。DCバス電圧が約700V（480V AC入力の場合）または930V（690V AC入力の場合、特定のドライブ構成による）で、インバーターブリッジで最大450Aの電流をスイッチングします。
ゲートドライバボードとIGBTモジュールが別々の部品ではなく、ペアになったアセンブリとして供給されるという事実は、設計思想を反映しています。IGD2ボードのゲート抵抗とドライバ特性は、FS450R12KE3-S1モジュールに最適化されています。
IGD2ボードも（またはその逆も）交換せずにIGBTモジュールのみを交換すると、ゲートドライブ特性とIGBTスイッチング動作の間にパフォーマンスの不一致が生じるリスクがあります。
A5E00714562は2016年4月1日に製造中止となりました。指定された後継機種はA5E36717803で、次世代IGBTゲートドライバボード（A5E36717xxx IGD2シリーズの一部）と、同じ電力レベルに対応するIGBTモジュールを組み合わせています。
A5E36717803は、同じドライブ構成で直接的な機能的後継機種として機能します。
まだA5E00714562アセンブリをスペア在庫として保有しているサイトや、それらを調達する必要がある場合、産業用アフターマーケットが主要なチャネルとなります。
後継機種部品A5E36717803は、アフターマーケットのA5E00714562在庫が入手できない新規修理注文で推奨されるオプションです。
FS450R12KE3-S1は、単一パッケージ形式の完全な3相IGBTブリッジであり、450Aの連続コレクタ電流と1200VのVCES定格を持っています。1200Vのデバイス電圧は、DCバスがそれぞれ約650Vおよび930Vで動作する480Vおよび690V AC供給アプリケーションに対して十分なマージンを提供します。
フルブリッジ構造はアセンブリを簡素化します。3相インバーターの6つのIGBTすべてが単一モジュールに収まっており、内部配線の複雑さと熱管理ポイントを削減します。
定格電流450Aのこのモジュールは、200〜280kWクラス（380〜480Vの場合）のSINAMICSドライブ定格電力に対応します。これは、モーター負荷が大きく、ドライブが長期間にわたって定格電流またはそれに近い電流で動作する、大型ポンプドライブ、コンプレッサー、ファン、連続プロセス機器などのアプリケーションです。
Q1: SINAMICS G120ドライブで起動時にF30001（過電流）が表示されます。制御ユニットのテストではソフトウェアの不具合は確認されませんでした。A5E00714562パワーブロックが原因である可能性はありますか？
正常なCUでの起動時のF30001は、FS450R12KE3-S1のIGBTの故障（短絡または開放回路障害）や、IGD2のゲートドライバの誤った点火による障害が原因である可能性があります。アセンブリ全体を交換する前に、メイン端子間のIGBTモジュールの短絡をテストしてください。
ゲート信号が除去された状態でDCバス端子間の抵抗が非常に低い場合、いずれかのIGBT位置の短絡が確認されます。
IGBTの故障が確認された場合は、A5E00714562に供給されているIGD2ボードとIGBTモジュールの両方を交換する必要があります。
Q2: A5E00714562は製造中止となりました。後継機種A5E36717803は直接的なドロップイン交換品として取り付け可能ですか？
A5E36717803はシーメンス指定の後継機種であり、同じドライブ構成で機能的な交換品として設計されています。ほとんどの設置では、物理的な取り付け、DRIVE-CLiQインターフェース、およびDCバス接続は互換性があります。
ただし、取り付ける前に、シーメンスの後継機種適用性ドキュメントと照らし合わせて、特定のSINAMICSドライブモデル、製造状態、およびファームウェアバージョンを確認してください。
一部の初期製造のSINAMICSユニットでは、ドライブのパワーブロック認識機能がドライブの内部データバスを介してIGD2ボードと通信するため、新世代のパワーブロックを取り付ける前にファームウェアの更新が必要になる場合があります。
Q3: A5E00714562パワーブロックを取り付けた後、ドライブにアラームA30031（パワーユニット過熱）が表示されます。周囲温度は仕様内です。最も可能性の高い原因は何ですか？
パワーブロック取り付け直後のA30031は、ほぼ常に熱インターフェースの問題です。FS450R12KE3-S1 IGBTモジュールは、モジュールのベースプレートとヒートシンク表面の間に適切な熱インターフェース材料（通常はサーマルコンパウンドまたはフェーズチェンジパッド）を使用してヒートシンクに取り付ける必要があります。
熱材料が省略されたり、不均一に塗布されたり、間違ったタイプであったりすると、接合部からヒートシンクへの熱抵抗が大幅に増加します。
これにより、ヒートシンク自体が暖まる前に、負荷がかかるとIGBT接合温度が上昇し、過熱アラームがトリガーされます。
熱インターフェースの取り付けを再確認してください。
Q4: 同じSINAMICS G120モデルの2台のドライブが同じ生産ラインに取り付けられています。1台が故障し、パワーブロックの交換が必要です。交換部品を調達する間、一時的に動作中のドライブからパワーブロックを移動することは可能ですか？
技術的には可能です。動作中のドライブからのパワーブロックは、故障したドライブと互換性があります。しかし、これは動作中のドライブにダウンタイムのリスクを移すことになり、そのドライブはテスト済みのスペアなしで動作することになります。
一般的には、両方のドライブを元の状態で稼働させ、アフターマーケットから緊急で交換部品を調達する方が良いプラクティスです。
ドライブ間のパワーブロックの移動は、両方のドライブが同時にダウンした場合の生産への影響が、調達リードタイムのために1台のドライブがダウンした場合の影響よりも小さい場合にのみ推奨されます。
Q5: SINAMICS G150ドライブで、確認された主電圧サージイベント後にA5E00714562パワーブロックが故障しました。交換ブロックを取り付ける前に、ドライブの他の電子部品を点検すべきですか？
はい。パワーブロックを破壊するのに十分な主電圧サージは、他のコンポーネントにもストレスを与えた可能性があります。交換用パワーブロックを取り付ける前に、DCリンクコンデンサの膨張や漏れ（目視検査）を点検し、DCバス予充電回路の正しい機能を測定してください。
障害イベント前の制御ユニットに保存されているフォルトコードを確認してください。ブレーキ抵抗器（装備されている場合）とブレーキチョッパー回路が損傷していないことを確認してください。
ストレスのかかった予充電回路、損傷したコンデンサ、または損なわれたブレーキシステムを備えたドライブに新しいパワーブロックを取り付けると、新しいアセンブリが再損傷するリスクがあります。
残りのドライブ電子部品の徹底的な入荷検査は、2回目のパワーブロック交換部品の調達にかかる時間よりもはるかに短時間で済みます。
