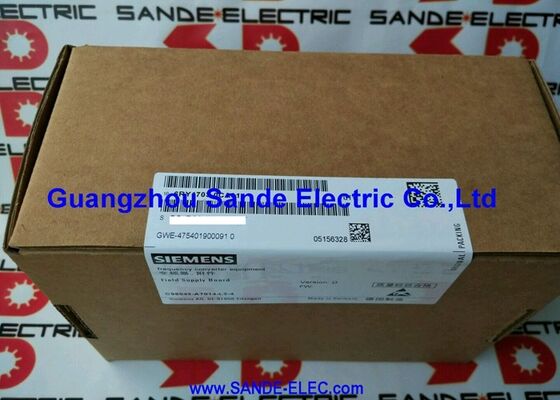

オリジナル エキサイティングボード 6RY1703-0EA02 C98043-A7004-L2 6RY17030EA02 C98043A7004L2 6RY17O3-OEAO2 C98O43-A7OO4-L2

シメンス 6RY1703-0EA02 シンモレグ DC-MASTER 6RA70 フィールドサプライボード C98043-A7004-L2 高電流刺激

市場注文番号:6RY1703-0EA02

内部構成要素:C98043-A7004-L2 (変数−8,−9)

製造者:シメンス AG (ドイツ)

製品タイプ:フィールドサプライボード 刺激制御ボード

高力場刺激

6RY1703-0EA02は,大型のSIMOREG DC-MASTER 6RA70ドライブのフィールド供給ボードで,電流範囲は850A~1660Aです.磁気流を制御し,電圧を発生させる安定した,正しく調節されたフィールド電流がなければ DCモーターの性能は

850A~1660Aの駆動スケールでは,フィールド供給ボードは,より小さな駆動装置に使用されるボードよりも高い電源レベルに対応する必要があります.C98043-A7004-L2は,この電流範囲のための適切なフィールド供給組です. 140A510Aレンジの小型ドライブは,C98043-A7014-L2 (市場番号6RY1703-0CA01) を使用します.

サブ変種と -8/-9 の後置き

C98043-A7004-L2ベースボードは,L2指定の後に続く後尾文字で識別されるサブバリエーション,特にL2-8とL2-9で提供されています.これらの後尾は, 850A 〜 1660A の範囲内の特定の電源セクション組と結びついている特定の生産構成を表します.6RY1703-0EA02市場オーダー番号は,これらのバリエーションをカバーしています.

交換板の購入時に,設置されたボードのラベルから正確なサブバリエーションを確認します.誤ったサブバリエーションを装着すると,その特定の電源セクションの誤ったフィールド電流調節を引き起こす可能性があります..

駆動範囲とボード選択

基本規格

よくある質問

Q1:SIMOREGは1200AドライブでF038 (フィールド電流損失) を表示しています. 6RY1703-0EA02はおそらく原因ですか?

C98043-A7004-L2 による 850A 〜 1660A の範囲にある 1200A 駆動装置の F038 は,フィールド供給ボードに直接向いている.クランプメーターでモーター端末の実際のフィールド電流を測定することによって確認駆動状態でフィールドの電流をゼロまたは大幅に減少させると 板の故障が確認されます

Q2: 6RY1703-0CA01は 6RY1703-0EA02を代替できるのか?

0CA01 (C98043-A7014-L2) は140A ̇510Aドライブ用に設計されている.0EA02 (C98043-A7004-L2) は850A ̇1660A範囲に対応している.回路容量とタイリスターブリッジ構成で異なる.間違ったボードを設置すると,間違ったフィールドの電流と潜在的なモーター損傷を引き起こす.

Q3: モーターの隔熱機能の故障によりフィールド供給ボードが故障しました.正しい修理順序は何ですか?

まず,モーター フィールド の 巻き込み 断熱 抵抗 を テスト し て み ます.フィールド 回路 の 巻き込み 断固 は,フィールド 供給 板 を 破壊 する 過剰 電流 を 作り出します.まずエンジンの隔熱装置を修理するエンジンの故障を解決せずに新しいボードを設置すると,即座に再故障を引き起こす.

Q4: フィールド供給ボードの交換には CUD1 パラメータの変更が必要ですか?

CUD1パラメータは,フィールド電流のセットポイントとフィールド弱化曲線を含む,変化しないままである.新しいボードは,既存のパラメータ設定を使用して電源アップ時にすぐにフィールド規制を引き継ぐ.

Q5: 生産中止になった6RY1703-0EA02はどこから?

SIMOREG DC駆動部品の専門家や産業修理会社は交換庫存を持っています.注文する前に,インストールされたボードのラベルからC98043-A7004-L2サブバリエーション (-8または-9) を確認してください.機能試験証明書をあらゆるアフターマーケットのサプライヤーから要求する.
