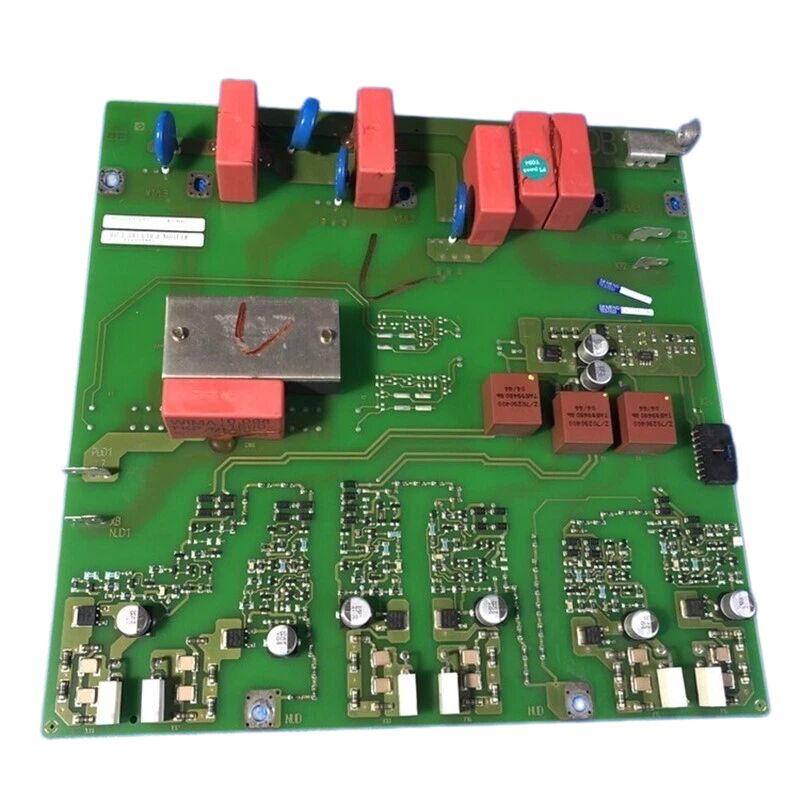

シメンス 430/440 INVERTER/CONVERTER SCR トリガーボード TDBボード A5E00173192 A5EOO173192

シメンス A5E00173192 A5Eシリーズ 内部駆動回路板 シメンス 工業駆動PCB

部品番号:A5E00173192

製造者:シメンス AG (ドイツ)

製品タイプ:内部駆動回路板 PCB組成

製品ファミリー:シメンス A5E シリーズ 内部駆動部品

適用:シメンス産業用駆動・インバーターシステム用の内部電子板

生産状況:製造者によって停止

産地:ドイツ

概要

A5E00173192は,シメンスA5Eシリーズ内部駆動回路板であり,シメンス産業駆動およびインバータープラットフォームで使用される多くの印刷回路組のうちの1つです.A5E前記は,シメンス社の内部部品番号システムで,そのすべてのドライブファミリーに適用されています.,MICROMASTERシリーズからSIMOVERT MASTERDRIVESとSINAMICSまで

A5E番号付の各組は,電源,制御信号,測定,またはインターフェース機能のいずれかを果たす,駆動ユニットの電子構造内の特定の機能サブボードである.

シエメンスの駆動ユニットは,電子部品の構造がモジュール化されている.単一のモノリシックボードではなく,駆動装置の内部電子機器は,複数のPCB組成に分かれています.それぞれが定義された機能を処理するドライブの制御電子機器のスイッチング電源を管理するボードもあります.

他には,アナログ入力と出力信号コンディショニング,デジタルI/Oインターフェース,またはファンと熱管理回路が対応しています.

ドライブ の 主要 な コントロール ボード と 電源 部分 の 間 に インターフェース ボード の よう に 機能 する もの も あり ます.

A5E00173192は,この層構造内の内部機能組成の1つです.

維持記録に掲示板の存在は,通常,ドライブの修理や部品レベルの故障後に内部電子機器の交換が行われるときに明らかになります.

正確なボードをA5E番号で識別することが不可欠です 特定生産組件に限定されるA5E指定ドライブの電子スタックで正しく機能しない互換性のない回路を引き起こす可能性があります..

基本規格

A5E 番号付けとボード識別

シエメンスの内部部品番号のA5E前記は,シエメンスのドイツ製造施設で生産される特定のスペア部品とサービスパーツを表します.この番号はボードのラベルに載っていますドライブの内部配線図とドライブのサービスドキュメントに記載されています.

ドライブの主な市場注文番号 (6SE, 6SL, 6RA,および類似の前置き) と区別されます.

内部保守のためにドライブを開くとき,各ボードのA5E番号は交換の供給源の最終的な識別子です.

この番号は,ボードの特定の回路設計,部品仕様,および生産修正を直接コードします. 交換機が正しく機能するためには,すべて一致する必要があります.

A5E00173192は,A5E駆動部品の低い番号範囲に位置しており,シメンス・ドライブの製品史の早期に製造されたことを示しています.

この数値範囲のボードは,一般的にレガシー SIMOVERT MASTERDRIVES と初期の SINAMICS プラットフォームに関連付けられています.また,SINAMICS を先行したMICROMASTERファミリーとシエメンスのドライブポートフォリオで.

A5Eボードの供給を停止

A5E00173192がシメンスから廃止されたため,調達オプションは2つのカテゴリーに分かれます.産業用アフターマーケットと専門的なドライブ修理サービスです.

廃業したドライブから取り外されたボードや 古いスペアストックに保管されたボードや 洗浄・テストされた 改装された組成品を 提供しています修理会社から保証を受けています.

公式のシメンス経由で入手できない部品の最もアクセス可能なソースです.

シメンス MASTERDRIVES,MICROMASTER,修理取引所の備蓄の一部としてA5Eコンポーネントの在庫を保持する.

一部の企業は,部品レベルで故障したA5E00173192ボードを修理することもできます.これは,ボードの故障モードがローカル化された場合,コスト効率の良いオプションです.

どちらの場合でも,配送する前に,A5E00173192番号を設置されたボードのラベルに確認することは,誤った部品を受け取らないために不可欠です.

操作とESDの注意事項

すべてのA5EシリーズPCB組装には,静電放電 (ESD) に敏感な部品が含まれています.シメンス社の標準的な注意事項は適用されます:パネルは導電性のない表面 (プラスチック式机) に配置してはならない.合成繊維の服と接触してはならないし,伝導性 (金属化) の包装で輸送および保管しなければならない.ボードを操作するときに,地面に抗静的腕帯が必要です.

溶接鉄の先端は,再加工を行う場合,接地する必要があります.

この注意事項は,A5E00173192に適用されます. 検査を受け取り,保管,設置,取り除くすべての段階です.

よくある質問

Q1:シメンス・ドライブにはA5E00173192と記された内部ボードがあります.交換を注文する前に正しい部品であることをどのように確認しますか?

設置されたボードのラベルに印刷されたA5E番号を,ドライブ内部の配線図や部品リストと比較する.

MASTERDRIVES と MICROMASTER ユニットでは,部品リストは通常,ドライブのスペアパーツドキュメント (登録ユーザー向けにシメンス産業サポートから入手可能) にあります.

板のラベルそのものは,主要な参照です. 正しいA5E番号を識別する際には,他のボードとの視覚的類似性に依存しないでください.

Q2:A5E00173192が故障しました.交換ボードを調達するのではなく,部品レベルの修理を試みる価値がありますか?

部品レベルでの修復は,故障が特定され,損傷した部品が識別可能である場合,燃焼したレジスタ,故障したコンデンサ,または損傷したコネクタである場合,実行可能である.この時期のA5Eシリーズボードは,合格の電子技術者によって修理可能な標準の透孔とSMDコンポーネントを使用しています.

しかし,故障が自社製のゲートドライバICまたは商用化されていないシメンス専用ASICにある場合,ボードレベルの交換が唯一の実用的な方法である.

Q3:A5E00173192ボードをインストールせずにドライブを一時的に操作できますか?

ドライブの電子スタック内でボードが果たす特定の機能に依存します. 主な制御機能 (制御ボードへの電源供給,主電流フィードバック,ゲートドライブ) は動作のために必須である. ドライブがそれなしで動作することはできません..

補助または補完機能を有するボードは,限られた動作または診断モードを許可することができる.A5E00173192が,それなしで操作を試みる前に,重要な信号経路にあるかどうかを決定するためにドライブのスキームを参照してください.

Q4:SINAMICSのアップグレードでA5E00173192のシーメンス後継機または現代的な同等品はありますか?

古いプラットフォーム (MASTERDRIVES,古いMICROMASTERバージョン) からSINAMICSにモダン化されているドライブでは,電子機器のアーキテクチャが完全に変化する.SINAMICSは,MASTERDRIVES世代の並列ボードインターフェースではなく,内部通信のためにDRIVE-CLiQを使用する..

SINAMICSでは,A5Eボードの直接プラグイン対応はありません.近代化により,完全なドライブユニットが置き換えられます.そしてA5E00173192はSINAMICSアーキテクチャの個々の後継部品がありません.

Q5:A5E00173192は备用として保管されている場合,どのように保管すべきですか?

原始の導電性パッケージで保管するか,元のパッケージが入手できない場合は,金属化された反静電性袋材料でボードを包み,硬い導電性容器に入れます.保存条件は乾燥した状態で-25°Cから+70°Cの温度で,冷却は行われない.

強力な磁場や振動源の近くにボードを置くのを避ける.A5E部品番号と使用終了日をもって保管容器を明確に標識する.将来の設置に役立つすべての関連するドライブ稼働メモを含みます.
