オリジナルシメンス S120 インバーター/コンバーター IGD トリガーボード A5E36717803 A5E367178O3

シーメンス A5E36717803 | SINAMICS パワーブロック修理 — IGD2/R4 480V/490A デュアル FS450R12KE3-S1 IGBTモジュール搭載

部品番号: A5E36717803

WLX リファレンス: WLX_999999

メーカー: シーメンス AG (ドイツ)

製品タイプ: SINAMICS パワーブロック修理アセンブリ — IGD2/R4 ドライブ制御インバータボード

概要

A5E36717803 は、480V/490A アプリケーション向けの IGD2/R4 シリーズの SINAMICS パワーブロック修理アセンブリです。これは、以前の A5E00714562 および A5E00825002 アセンブリの後継となる次世代ゲートドライバボードと IGBT モジュールセットです。これらの以前のパワーブロックはそれぞれ単一の FS450R12KE3-S1 IGBT モジュールを含んでいましたが、A5E36717803 は構成をさらに一歩進めています。2 つの FS450R12KE3-S1 IGBT モジュールを含んでおり、このアセンブリに SINAMICS ドライブの 480V シャーシ電力範囲の上位で使用される 490A の連続電流定格を提供します。

製品ラベルの A5E 番号の横に表示される WLX_999999 という指定は、この特定のパワーブロック構成に対するシーメンスの内部サービスエンジニアリングリファレンスです。WLX プレフィックスのリファレンスは、サービスエンジニアリングバッチによって修理アセンブリを識別し、市場注文の製品番号と区別します。

A5E36717803 番号は、注文システムやスペアパーツデータベースに表示される番号です。WLX リファレンスは、サービスエンジニアがフィールド修理やサービス記録を文書化する際に使用する番号です。

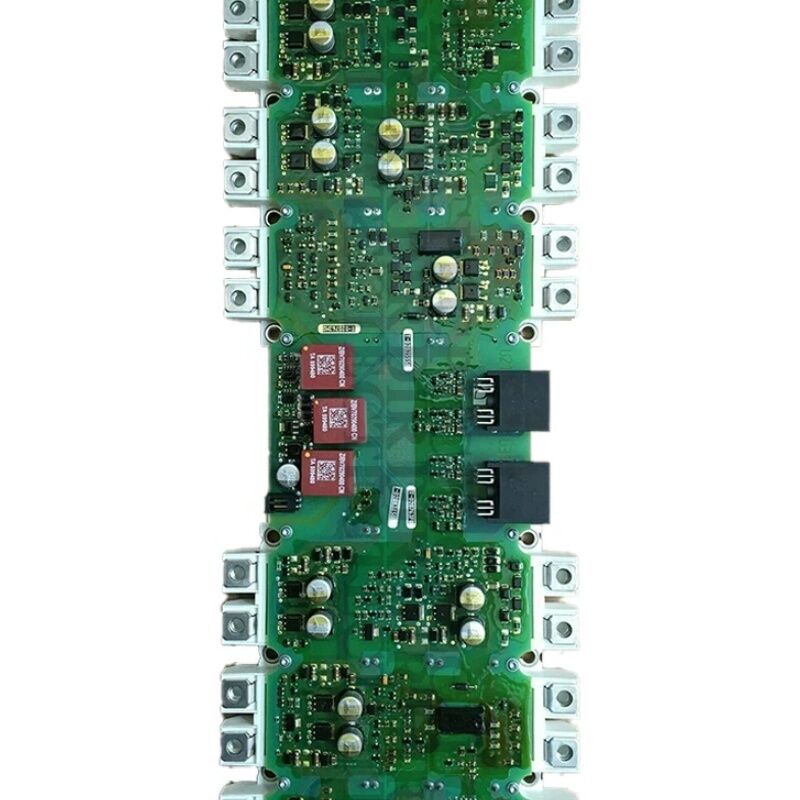

このアセンブリは、完全なマッチングユニットとして供給されます。IGD2 ゲートドライバボードと両方の IGBT モジュールは一緒に到着し、取り付け用の熱インターフェイス準備ができています。

ゲートドライバボードと特定の IGBT モジュールとのマッチングは偶然ではありません。IGD2 ボードのゲートドライブパラメータ（ゲート抵抗値、出力電流能力、タイミング）は、FS450R12KE3-S1 のゲート特性に合わせて特別に校正されています。

アセンブリを分離して個別にコンポーネントを調達すると、ゲートドライブの不一致のリスクが生じ、IGBT の寿命を縮めたり、異常なスイッチング動作を生成したりする可能性があります。

主な仕様

490A でのデュアル IGBT 構成

シングル IGBT からデュアル IGBT 構成への移行は、個々の IGBT モジュールの熱限界によって推進されます。FS450R12KE3-S1 は定格 450A ですが、実際には、最高の連続出力電流と完全なキャリア周波数動作では、単一モジュールの熱予算により、使用可能な電流が 490A 未満に制限されます。

2 つの FS450R12KE3-S1 モジュール（インバータフェーズペアの各半分に 1 つ、または並列構成で配置）を取り付けることにより、A5E36717803 は 2 つのデバイスに電流と熱を分散させ、各モジュールを安全動作領域内に保ちながら、より高い 490A 定格を実現します。

このデュアルモジュール設計は、デレーティングによる信頼性も向上させます。各モジュールは最大定格の低い割合で動作するため、負荷サイクル中のジャンクション温度の変動が減少し、単一モジュール設計が限界に近い状態で動作する場合と比較して、モジュールの有効寿命が延びます。

A5E36717803 の IGD2 ゲートドライバボードは、両方の IGBT モジュールを同期して駆動するように適応されています。指定されたインバータフェーズ位置の 2 つのデバイスは同時にゲートパルスを受け取り、2 つの並列モジュール間のバランスの取れた電流共有を保証します。

IGD2/R4 アーキテクチャ

R4 フォームファクタは、この電力範囲の SINAMICS シャーシドライブ全体で使用される物理的な取り付け形式を示します。IGD2 ボードは IGBT モジュールアセンブリに直接取り付けられ、標準化されたインターフェイスを介してドライブの制御ユニットに接続されます。

このインターフェイスは、PWM スイッチングコマンドを CU から IGD2 に渡し、電流測定および温度センサーデータを IGD2 から CU のクローズドループ制御アルゴリズムに返します。

IGD2 ボードは、各 IGBT 位置でハードウェアレベルのデサチュレーション保護を実装しています。IGBT がオンになるようにコマンドされたとき、IGD2 はコレクタ-エミッタ電圧を監視します。

電圧が期待される飽和レベルまで低下しない場合（デバイスがコマンドされた電流を伝導できないことを示します）、IGD2 は直ちにすべてのゲートパルスを抑制します。このマイクロ秒レベルの応答は、IGBT ジャンクションを破壊する過電流状態を防ぎ、制御ユニットのソフトウェアフォルト応答よりも高速に動作します。

熱インターフェイス材料 (TIM) に関する注意

A5E36717803 サービスドキュメントで参照されることがある「TIM」サフィックスは、アセンブリに熱インターフェイス材料が事前に塗布されているか、または含まれていることを示します。IGBT モジュールベースプレートとドライブヒートシンク間の正しい熱結合は非常に重要です。このインターフェイスの熱抵抗は、全負荷動作中に IGBT ジャンクション温度がどれだけ上昇するかを直接決定します。

TIM の欠落または不適切な塗布は、ヒートシンク自体が適切に冷却されていても、取り付け後の IGBT 過熱アラーム (F30022) の一般的な根本原因です。

FAQ

Q1: 現在、ドライブには A5E00714562 パワーブロックが搭載されています。A5E36717803 を直接交換品として取り付けることはできますか？

A5E36717803 は、A5E00714562 のシーメンス指定の後継機種であり、そのアセンブリのフィールド交換品として設計されました。該当する電力範囲のほとんどの SINAMICS G120 および G150 シャーシ構成では、同じ位置に取り付けられ、同じようにインターフェイスされます。

ただし、シーメンスの後継機種適用表に対して、特定のドライブの生産状態とファームウェアバージョンを確認してください。

一部の非常に初期の生産ドライブでは、新しい IGD2 ボードの電子識別がドライブのコンポーネント管理システムによって正しく認識される前に、ファームウェアの更新が必要になる場合があります。

Q2: ラベルの「WLX_999999」という指定は何を意味しますか？

WLX は、ドライブ修理アセンブリに対するシーメンスの内部サービスエンジニアリングバッチリファレンスシステムです。WLX_999999 は、シーメンスの修理部品システム内でこの特定のパワーブロック構成を識別します。

シーメンスのサービスエンジニアが修理文書作成やサービス記録に使用します。

注文およびスペアパーツの目的では、A5E36717803 番号が正しいリファレンスです。WLX 番号は、購入または在庫のコンテキストで A5E 番号を置き換えるものではありません。

Q3: A5E36717803 パワーブロックを取り付けた後、全負荷動作から 10 分以内にドライブに F30022 (IGBT 過熱) が表示されます。ヒートシンクは触っても熱くありません。最も可能性の高い原因は何ですか？

取り付け直後にヒートシンクが冷たい状態で F30022 が発生するのは、IGBT モジュールベースプレートとヒートシンク表面間の熱インターフェイス材料の不適切または欠落の典型的な兆候です。

取り付け時に TIM が塗布されなかった場合、または不均一に塗布された場合、IGBT ジャンクションからヒートシンクへの熱抵抗は、ドライブの熱モデルが想定するよりもはるかに高くなります。

IGBT ジャンクションは、ヒートシンク本体が著しく暖まる前に過熱状態に達します。

シーメンスの取り付け手順に従って、適切な TIM 塗布でパワーブロックを取り外し、再取り付けしてください。

Q4: A5E36717803 には 2 つの IGBT モジュールが含まれています。サービス中に 2 つのモジュールのうち 1 つが故障した場合、そのモジュールだけを交換できますか？

いいえ。片方のモジュールを保持したままもう一方のモジュールを交換すると、アセンブリのマッチングペア特性が変更されます。

A5E36717803 の 2 つの FS450R12KE3-S1 モジュールは並列動作し、バランスの取れた電流共有のためにマッチングされたスイッチング特性が必要です。

1 つが故障した場合、A5E36717803 アセンブリ全体を交換する必要があります。

古いモジュール（ゲートしきい値とスイッチング速度特性が異なる）と一緒に新しい IGBT モジュールを取り付けると、電流共有が不均一になるリスクがあり、新しいモジュールが過負荷になったり、タイミングの不均衡を引き起こしたりする可能性があります。

Q5: このパワーブロックは生産中止と記載されています。A5E36717803 はまだどのチャネルからも入手可能ですか？

シーメンスによって部品が生産中止になったため、産業用アフターマーケットが主な供給源です。専門の SINAMICS ドライブ修理会社は、このシリーズのテスト済みのパワーブロックアセンブリを保持していることがよくあります。

調達する際は、ラベルの WLX リファレンスが一致することを確認してアセンブリが正しい構成であることを検証し、出荷前に機能テスト結果を示すドキュメントを要求してください。

故障したユニットをテスト済みの交換品と交換するサービス交換プログラムも、多くの産業用ドライブ修理専門家によって提供されています。
