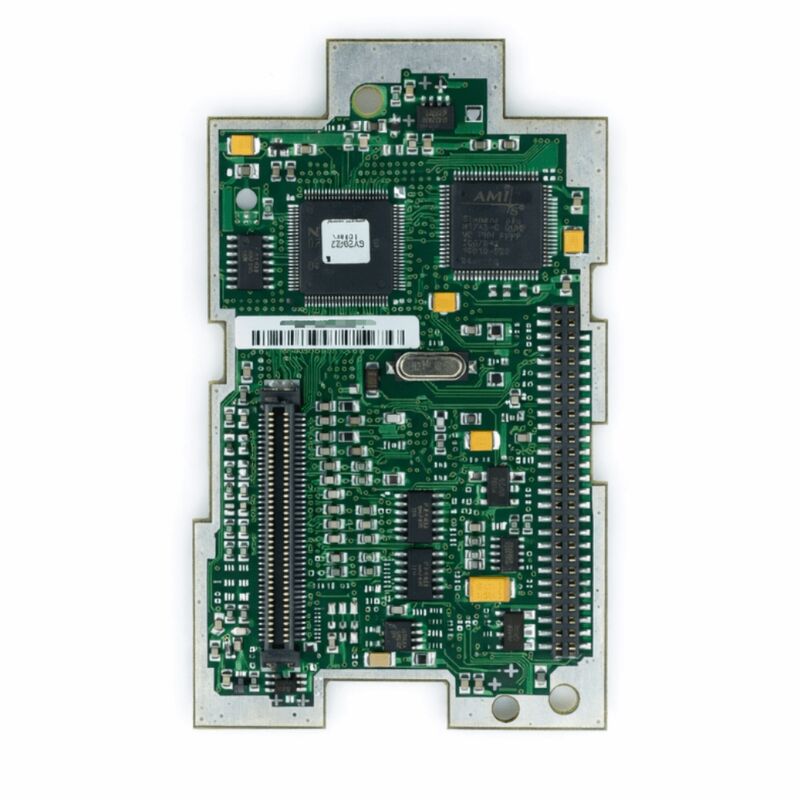

オリジナルシエメンズ MM430 インバーター/コンバーター CPU コントロールボード/メインボード MC00160783M01 MCOO16O783MO1
  • オリジナルシエメンズ MM430 インバーター/コンバーター CPU コントロールボード/メインボード MC00160783M01 MCOO16O783MO1

オリジナルシエメンズ MM430 インバーター/コンバーター CPU コントロールボード/メインボード MC00160783M01 MCOO16O783MO1

起源の場所 ドイツ
ブランド名 SIEMENS
証明 CE ROHS
モデル番号 MC00160783M01
製品詳細
状態:
新しいファクトリーシール(NFS)
商品番号:
MC00160783M01
起源:
ドイツ
ハイライト:

シメンズファヌークPCBボード

,

シメンス cnc回路板

,

CPU ファヌンクPCBボード

支払いと配送条件
最小注文数量
1個
パッケージの詳細
オリジナルの梱包
受渡し時間
0-3幾日
支払条件
T/T、ペイパル、ウェスタンユニオン
供給の能力
100個/日
製品説明

MC00160783M01 | インバーターCPU/IO制御基板 — 産業用可変周波数ドライブシステム

部品番号: MC00160783M01

製品タイプ: インバーターCPU/IO制御基板 (統合制御PCB)

機能: 産業用周波数変換器/インバーターシステムのセントラルCPUおよび入出力インターフェース制御基板

用途: 産業用ACモーター可変速ドライブ、周波数インバーター、オートメーションドライブシステム


概要

MC00160783M01は、産業用可変周波数ドライブ(VFD)およびインバーターシステム用に設計された統合CPUおよびI/O制御プリント基板です。最新の産業用インバーターのアーキテクチャにおいて、CPU IO制御基板は運用の中核となります。この基板は、モーター制御アルゴリズム、パラメータ管理、通信プロトコルを実行するドライブのプロセッサと、ドライブをより広範なオートメーションシステムに接続する入出力インターフェース回路を統合しています。

CPU IO制御カードは、単一の基板上で、モーター制御に必要なリアルタイム計算を処理すると同時に、ドライブをセンサー、アクチュエーター、PLC、オペレーターパネルにリンクするディスクリート信号およびアナログ信号を管理します。

産業用周波数変換器は、意思決定センターとしてCPU IO基板に依存しています。

プラント制御システムから速度指令が到着します。モーター電流センサー、エンコーダーフィードバック、温度モニターからのフィードバック信号が処理されます。始動、停止、正転、逆転、およびフォルトリレーの制御出力は、IOインターフェースを介して出力されます。これらすべてがMC00160783M01を通過します。

この基板が故障すると、ドライブは通常、すべての運用能力を失います。電源は入るかもしれませんがコマンドを受け付けられない、あるいは自己診断シーケンスを完了できない場合があります。

MC00160783M01のバージョン指定子M01は、これがこの特定の基板の最初のバージョンであることを示しており、ドライブの構成ベースラインにおけるその役割を確立しています。

この種の産業用制御基板は、厳格な信頼性基準に基づいて設計されています。振動、温度変動、電磁ノイズが日常的な産業環境で、中断なく連続して動作する必要があります。


主な仕様

パラメータ
部品番号 MC00160783M01
製品タイプ インバーターCPU/IO制御基板
機能 VFDシステム用のCPU処理およびI/Oインターフェース
用途 産業用周波数変換器/ACモータードライブ
動作温度 0~55℃(一般的な産業標準)
信号インターフェース ドライブ制御用アナログおよびデジタルI/O
制御信号 24V DCデジタルI/O(標準)

統合CPUおよびIOアーキテクチャ

MC00160783M01は、以前のドライブ世代ではしばしば別々の基板に搭載されていたCPUとIOインターフェースの2つの機能を統合しています。CPUセクションはモーター制御アルゴリズムを実行します。最新のドライブでは、これは通常、正確なタイミングと高いサンプリングレートを必要とするベクトル制御または直接トルク制御アルゴリズムです。

アルゴリズムは、指令された速度またはトルクと測定されたモーター電流に基づいて、モーターに印加される必要な電圧ベクトルを計算します。

ドライブのIGBTゲートドライバーに出力されるPWMスイッチングコマンドを生成し、マイクロ秒単位で測定されるサイクルタイムで実行します。

IOセクションは、ドライブをプラント環境にインターフェースする、より遅いが同様に重要なタスクを処理します。

デジタル入力は外部ソースからの信号を受信します。PLCの始動コマンド、フォルト確認信号、モーターのサーマルスイッチ入力、非常停止ループです。デジタル出力は、ドライブ稼働中、定速、フォルト、準備完了などのステータス信号をPLCに送信します。

アナログ入力は、プロセス制御システムからの速度指令を受信します。通常は4~20mAの電流信号または0~10Vの電圧信号です。

アナログ出力は、実際のモーター速度またはトルクをDCSまたはSCADAシステムにフィードバックします。

MC00160783M01で両方の機能を組み合わせることで、ドライブの基板数を削減し、内部配線を簡素化し、信号の整合性を向上させます。CPUとIOインターフェースは、別々の設計で必要とされる基板間信号経路なしに、共通のグランドリファレンスを共有します。


モーター制御処理

MC00160783M01のCPUは、ドライブの変調戦略が必要とするレートでリアルタイムのモーター制御を実行します。一般的な産業用インバーターが2kHzから16kHzのスイッチング周波数で動作する場合、制御サイクルはその周波数と同じレートで実行されます。CPUは、1つのスイッチング期間内に完全な制御ループ計算を完了する必要があります。

スイッチング周波数が4kHzの場合、制御サイクルあたり250マイクロ秒です。

そのウィンドウ内で、CPUはADC入力を読み取り、制御アルゴリズムを実行し、PWMデューティサイクルを更新し、通信要求を処理します。

IOプロセッサは並行して実行され、プラントからの信号を捉えるのに十分な速さでデジタル入力をスキャンします。実行/停止信号またはフォルト入力は、適切に応答するために数ミリ秒以内に検出する必要があります。

アナログ入力は、最も遅いプロセス変数(通常は10ms更新レートの速度指令)から最も速いフィードバック信号(制御サイクルレートでサンプリングされる電流フィードバック)まで、適切なレートでサンプリングされます。


交換に関する考慮事項

MC00160783M01を交換する際は、ドライブのパラメータセット(モーター、制御モード、IO割り当て、通信設定、保護しきい値などのすべての構成データを保存している)を、取り外す前にドライブからバックアップする必要があります。

交換用基板を取り付けてドライブの電源を入れた後、ドライブのメモリがパラメータセットを保持しているかどうかを確認してください(一部のドライブは基板自体の不揮発性メモリにパラメータを保存し、他のドライブは別のメモリモジュールまたは制御ユニットに保存します)。

パラメータセットが交換された基板に保存されている場合、コミッショニング前にバックアップから再ロードする必要があります。

元の基板のジャンパー設定、DIPスイッチの位置、およびハードウェア構成スイッチは、取り付け前に交換用基板に転送または一致させる必要があります。


よくある質問

Q1: プラント電源への落雷後、インバーターは実行コマンドに全く応答しなくなりました。パワー段は損傷していないようで、DCバスも正しく充電されています。MC00160783M01が原因ですか?

落雷によるサージイベントは、制御基板のIOインターフェース部分を損傷することがよくあります。デジタル入力オプトカプラーとアナログ入力保護回路が最も露出したコンポーネントです。

ドライブの電源が入る(DCバスが充電され、ディスプレイが点灯する)が、入力信号に全く応答せず、モーター出力も生成しない場合、MC00160783M01のIOインターフェースが損傷している可能性が高いです。

その他の兆候を確認してください。ディスプレイ上のフォルトコードが内部ハードウェアフォルトを示している場合、基板レベルの損傷が確認されます。


Q2: 電源投入後、ドライブのディスプレイが完全に真っ白です。電源電圧は正しいことが確認されています。MC00160783M01が原因ですか?

電源電圧が正しいことが確認されているにもかかわらずディスプレイが真っ白な場合、CPU基板の内部電源が故障したか、CPU基板とディスプレイパネル間のディスプレイ通信が中断されたかのいずれかが考えられます。

CPU IO基板が故障したと結論付ける前に、基板とディスプレイパネル間の接続ケーブルを確認してください。再接続してください。

基板上の制御電源ヒューズも確認してください。基板に電源が供給されているにもかかわらずディスプレイが真っ白なままの場合は、CPU基板の交換が必要です。


Q3: ドライブはローカル手動モードではモーターを正しく実行しますが、デジタル入力経由のリモートコマンド信号に応答しません。IO配線は正しいことが確認されています。原因は何が考えられますか?

ローカルでは応答するがリモートでは応答せず、IO配線が正しいことが確認されている場合、MC00160783M01のデジタル入力部分にフォルトがあることを示唆しています。リモートコマンド入力用のオプトカプラーが、他の回路が機能しているにもかかわらず故障した可能性があります。

ローカルとリモートの制御ソースを切り替えるパラメータ設定を確認してください。ドライブがリモート入力制御用に構成されていることを確認してください。

設定が正しく、リモート信号が印加されたときに基板上のデジタル入力LEDインジケーターが点灯しない場合、入力オプトカプラーが故障しています。


Q4: 交換用のMC00160783M01が取り付けられました。ドライブは動作しますが、アナログ出力に不正確なモーター速度が表示され、PLCは間違った速度フィードバックを受信しています。何をチェックすべきですか?

基板交換後にアナログ出力信号が不正確な場合、通常は新しい基板のアナログ出力部分のキャリブレーションオフセット、または出力範囲構成パラメータの不一致が原因です。アナログ出力範囲のパラメータ設定(0~10Vまたは4~20mAの選択、および出力スケーリング)を確認してください。

パラメータが元の構成と一致しているにもかかわらず出力が不正確な場合は、交換用基板のアナログ出力回路にキャリブレーションまたはコンポーネントの問題があり、サービスが必要です。


Q5: MC00160783M01はバージョンM01として説明されています。交換品がM02またはそれ以降のリビジョンを示している場合、使用しても安全ですか?

同じ部品番号ファミリー内の制御基板のリビジョンは、一般的に下位互換性があります。M02リビジョンは、同じ機能仕様と物理インターフェースを維持しながら、コンポーネントの更新または信頼性の向上を含みます。

ただし、M02リビジョンがM01の直接交換品としてリストされていることを、ドライブメーカーのドキュメントまたはスペアパーツカタログで確認してから取り付けてください。

一部のリビジョン変更には、パラメータの互換性に影響を与えるファームウェアアップデートが含まれます。
