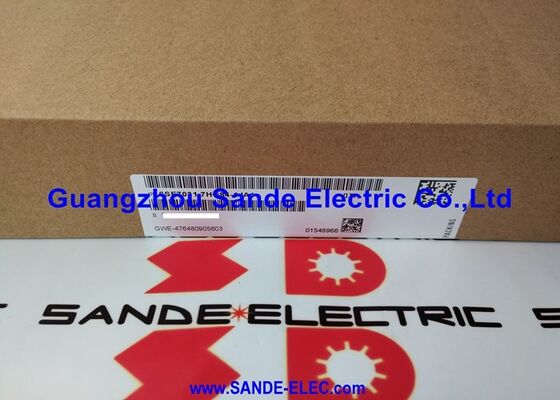

シエメンスのプリチャージボード 6SE7031-7HF84-1HH1 6SE70317HF841HH1 6SE7O31-7HF84-1HH1 6SE7 031-7HF84-1HH1

6SE7031-7HF84-1HH1 | Siemens SIMOVERT MASTERDRIVE PCU1 プリチャージ モジュール — Designs E & F / 3 相 380 ～ 575V / 50/60Hz

ドライブシステムにプリチャージモジュールが不可欠な理由

DC バスを備えたすべての AC ドライブには、DC リンク セクションに大きな電解コンデンサがあります。これらのコンデンサは、整流された DC 電圧を平滑化し、インバータ段に供給するエネルギーを蓄積します。ドライブがコールドスタートから起動されると、これらのコンデンサは完全に放電され、インピーダンスは一時的に非常に低くなります。突入電流を制限せずに主電源に直接接続すると、整流器ブリッジとコンデンサに非常に高いサージ電流が流れ、即時に過電流による損傷が発生する可能性があります。

プリチャージ モジュール (PCU1) は、この初期充電プロセスを制御します。起動時に制御されたインピーダンス経路を挿入することにより、突入電流を安全なレベルに制限します。 DC バス電圧がその動作値に近い安全なレベルに達すると、プリチャージ回路がオフになり、ドライブは通常の動作モードに入ります。

6SE7031-7HF84-1HH1 は、特にデザイン E および F 構成の SIMOVERT MASTERDRIVE コンバータにこの機能を提供します。

主な仕様

プリチャージシーケンス — 電源投入時に何が起こるか

6SE7031-7HF84-1HH1 を含む MASTERDRIVE ユニットに主電源が適用される場合:

1. 主電源電圧は PCU1 の制限回路を介して接続されており、DC バス コンデンサが充電されるにつれて突入電流が制御されます。
2. PCU1 は DC バス電圧を監視します。電圧が動作レベルに向かって上昇するにつれて、充電シーケンスが進行します。
3. DC バスがコンデンサの完全充電を示すしきい値電圧に達すると、PCU1 が完了の信号を送り、メイン コンタクタまたはバイパスが閉じ、整流器が DC バスに直接接続されます。
4. 通常のドライブ動作が開始されます。 PCU1 は監視要素として回路内に残り、次の起動シーケンスに備えます。

アプリケーションシナリオ

MASTERDRIVEユニットサービス：頑丈なプレスドライブの SIMOVERT MASTERDRIVE Design F コンバータで起動障害が発生します。つまり、動作速度に達する前に DC バスの電圧不足によりドライブがトリップします。検査により、PCU1 プリチャージ モジュールが障害のあるコンポーネントとして特定されます。交換用 6SE7031-7HF84-1HH1 を取り付けると、正しいプリチャージ シーケンスが復元され、ドライブの電源が正常にオンになります。

予防用スペア:製鉄所では、複数の SIMOVERT MASTERDRIVE E および F フレーム ドライブを連続圧延機業務で稼働させています。 6SE7031-7HF84-1HH1 はワークショップのスペアとして維持されているため、PCU1 に障害が発生した場合、出荷リードタイムを待たずにすぐに交換できます。

よくある質問

Q1: 6SE7031-7HF84-1HH1 が MASTERDRIVE にとって正しい PCU1 であるかどうかを確認するにはどうすればよいですか?

銘板から MASTERDRIVE ユニットのデザイン文字を確認してください。デザインは E または F である必要があります。また、入力電圧も確認してください。6SE7031-7HF84-1HH1 は 380 ～ 575V AC の三相に対応しています。ユニットの主電源電圧とデザインレターが一致する場合、6SE7031-7HF84-1HH1 が正しい PCU1 です。デザイン文字 A ～ D、または 380 ～ 575V 以外の電圧の場合、別の PCU1 部品番号が適用されます。

Q2: PCU1 プリチャージ モジュールの故障を示す症状は何ですか?

PCU1 に障害が発生すると、通常、DC バスの過電圧 (コンデンサの充電が制御不能になる)、DC バスの不足電圧 (コンデンサがまったく充電されない)、または主電源の印加時点での過電流アラームによってドライブがトリップします。目に見える兆候としては、PCU1 ボード上の焼損、コンポーネントの変色、抵抗器やリレーの故障などがあります。一部の障害は断続的です。ドライブは時々正常に電源が入りますが、他の起動試行ではトリップします。

Q3: 6SE7031-7HF84-1HH1 は 60Hz の主電源で動作できますか?

はい。このモジュールは 50/60Hz の入力周波数に対応しており、ヨーロッパの 50Hz と北米の 60Hz の両方の主電源システムをカバーします。 380 ～ 575V の電圧範囲は、両方の地域の主要な産業用電源電圧 (ヨーロッパの電源では 400V/415V、北米の電源では 460V/480V) をカバーします。

Q4: インストール後に事前充電モジュールをセットアップまたは構成する必要がありますか?

PCU1 はハードウェア コンポーネントであり、パラメータやファームウェアを保持しません。取り付けには、MASTERDRIVE E または F フレーム内の正しい位置にモジュールを物理的に取り付け、該当する設計サイズの MASTERDRIVE 取り付けマニュアルに従って指定されたコネクタを接続することが含まれます。インストール後にソフトウェアをコミッショニングする必要はありません。

Q5: PCU1 が故障した場合、MASTERDRIVE は PCU1 なしで実行できますか?

いいえ。PCU1 が機能しない状態で MASTERDRIVE デザイン E または F に電力を供給しようとすると、起動するたびに DC バス コンデンサと整流器ブリッジに制御されない突入電流が発生します。これにより、整流ダイオードとコンデンサが損傷し、通常、プリチャージなしで最初に電力を供給したときにコンバータの重大な内部故障が即座に発生します。
