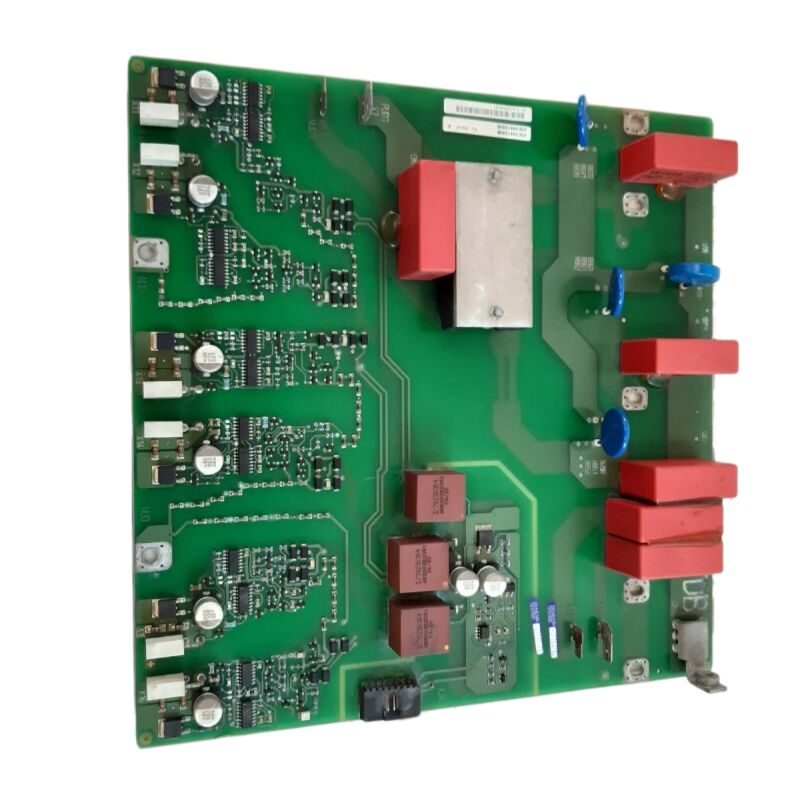

シメンス 430/440 INVERTER/CONVERTER SCR トリガーボード ボード A5E01105817 A5EO11O5817

シーメンス A5E01105817 | SINAMICS V50 SCR点火カード — ウォーターポンプドライブ用アナログサイリスタトリガーPCB

部品番号: A5E01105817

メーカー: Siemens AG (ドイツ)

製品タイプ: SCR点火カード — アナログトリガーPCB (サイリスタゲートドライブ)

製品ファミリー: SINAMICS V50

用途: 水ポンプ、ファン、HVAC/W/WWインフラドライブ

概要

A5E01105817は、シーメンスSINAMICS V50ドライブ用のSCR点火カード、すなわちサイリスタトリガーおよびアナログ信号処理ボードです。V50は、37 kWから250 kW (50〜400 hp) の電力範囲で、水および廃水、HVAC、ポンプ用途に特化して設計されたシーメンスのインフラストラクチャドライブプラットフォームでした。

これらは、建物の水システム、処理プラントのポンプ、大型循環ファン、冷却塔設備を稼働させるドライブであり、機械的な流量制御による固定速度運転と比較して、可変速度が大幅な省エネルギーを実現する負荷です。

A5E01105817は、V50の電力変換チェーンにおいて重要な位置を占めています。

ドライブのAC入力ステージは、サイリスタ（SCR）整流器、すなわちシリコン制御整流器のバンクを使用して、入力される三相AC電源をインバータセクションに供給するDCリンク電圧に変換します。

パッシブダイオード整流器とは異なり、サイリスタ整流器は位相制御されます。各サイリスタの点火角度は、DCバス電圧を調整し、起動時のDCリンクコンデンサのプリチャージを管理するために調整されます。

A5E01105817は、これらのサイリスタ点火パルスを生成し、AC入力およびプリチャージ回路に関連するアナログ信号コンディショニング機能を処理します。

このボードに適用される「アナログカード」という名称は、V50の電力変換フロントエンドにおけるアナログ測定および制御信号（電圧測定、電流検出、整流器ブリッジ内の各サイリスタがトリガーされるタイミングを決定する位相同期タイミング信号）の処理におけるその役割を反映しています。

これらは、ドライブのデジタル制御プロセッサの上流に位置する基本的にアナログ機能です。

主な仕様

SCR点火 — V50整流器における位相角制御

サイリスタ（SCR）は、ゲートパルスを受信した後に電流を導通し、電流がゼロになるまで導通を続ける半導体デバイスです。三相コンバータブリッジでは、6つのサイリスタが配置されており、それぞれが割り当てられたAC波形サイクルの部分で導通します。

点火角度（ゲートパルスが供給されるACサイクル内のポイント）を変更することにより、整流器の平均DC出力電圧を制御できます。

A5E01105817は、この点火角度制御を処理します。

すべての3つのAC供給位相のゼロクロスを検出し、各サイリスタ位置の位相基準を設定し、これらの基準に対するコマンドされた角度で点火パルスを生成します。

点火角度は、DCバス電圧設定値に基づいてドライブのメイン制御エレクトロニクスによって設定されます。通常運転中は、DCリンク電圧を動作範囲内に保つように点火角度が管理されます。起動時のプリチャージ中は、点火角度が徐々に進められ、コンデンサにストレスをかけずにDCバス電圧を徐々に構築します。

ボードの位相同期回路は、運転中ずっとAC供給周波数にロックされたままでなければなりません。

同期の喪失（過渡的な供給障害またはボード障害による）は、点火パルスタイミングエラーを生成し、整流器の制御された出力を直ちに妨害します。

アナログ信号処理機能

SCRトリガー以外に、A5E01105817はV50の入力測定用のアナログ信号コンディショニングを実行します。供給端子からのAC電圧測定は、ボードの信号コンディショニング回路を介して処理され、DCバス電圧レギュレータによって使用される電圧フィードバック信号を生成します。

供給位相電圧の大きさおよび対称性のデータは、これらの測定値から抽出され、ドライブのしきい値パラメータと比較されます。供給障害検出はこのパスに依存します。

ボードは、整流器回路からの電機子電流測定もコンディショニングします。

この電流フィードバックは、整流器の電流制限機能と地絡検出アルゴリズムの両方に供給されます。

したがって、A5E01105817を介した正確な電流測定は、通常のレギュレーションだけでなく、ドライブの保護動作の中心となります。

SINAMICS V50プラットフォームのコンテキスト

SINAMICS V50は、特定の市場セグメント、すなわち37 kWから250 kWのドライブ定格が一般的な大規模な水、廃水、HVAC設備に対応しました。また、アプリケーションプロファイル（可変負荷での長時間の連続運転、比較的まれな始動/停止サイクル、ポンプ固有の制御機能）は、汎用ドライブではなく、専用ソリューションを必要としました。

V50には、ポンプ固有の機能が組み込まれていました。マルチポンプカスケード制御、ウォーターハンマーを防ぐためのパイプ充填ルーチン、空転検出、水インフラの運転プロファイルに合わせたエネルギー監視などです。

V50プラットフォームが生産終了した際、シーメンスはこのアプリケーションセグメントに対してSINAMICS G120Xへの置き換えを推奨しました。

G120Xは、V50のアプリケーションフォーカス（ポンプおよびファンに最適化され、省エネ機能が組み込まれている）を引き継いでいますが、サイリスタ整流ではなくIGBTベースの整流を使用し、V50の内部アーキテクチャではなく現在のSINAMICS G制御アーキテクチャを使用しています。

よくある質問

Q1: SINAMICS V50が起動時にDCバス低電圧フォルトを表示しますが、AC供給は仕様内であることが確認されています。A5E01105817が原因である可能性はありますか？

AC供給が正常であることが確認されているにもかかわらず、起動時にDCバス低電圧が発生する場合、整流器セクションまたはその点火制御に問題があることを直接示しています。

A5E01105817が最も可能性の高い障害源です。点火回路の故障は、整流器ブリッジ内のサイリスタがトリガーされていないことを意味するため、AC供給が存在してもDCバス電圧が構築されません。低電圧フォルトが表示される前に、サイリスタプリチャージフォルトが記録されているかどうかを確認してください。

また、ボードへのAC位相同期入力が正常であることを確認してください。同期信号接続の損傷は、不正確な点火角度を生成し、低またはゼロの整流DC出力を引き起こします。

Q2: A5E01105817 SCR点火カードは、ボードレベルで修理できますか、それとも交換する必要がありますか？

A5E01105817のようなボードでは、パルストランス、オプトカプラ、ゼロクロス検出IC、またはRCタイミングネットワークのパッシブコンポーネントなど、特定可能なコンポーネントに障害が局所化されている場合、コンポーネントレベルの修理は可能です。

シーメンスのアナログトリガーボードの経験を持つ専門のドライブ修理会社は、交換用ボードの調達コストのわずかな割合で、故障したコンポーネントを特定して交換できることがよくあります。

修理は、特に生産終了した部品で、アフターマーケットからの交換用ボードの供給が限られているか不確かな場合に魅力的です。

修理後は、必ず機能負荷テストを依頼して、6つの点火チャネルすべてが正しく機能することを確認してください。

Q3: V50ドライブはSCRブリッジを点火しますが、入力で位相電流の不均衡が表示されます。供給はバランスが取れていることが確認されています。A5E01105817がこれを引き起こしている可能性はありますか？

供給がバランスが取れていることが確認されているにもかかわらず、入力電流が不均衡であることは、6つのSCR位置全体で点火角度が均一でないことの典型的な兆候です。A5E01105817の1つ以上のチャネルが、他のチャネルとは異なる位相角で点火パルスを供給しています。

これは、1つのチャネルのタイミングネットワークのドリフトしたRCコンポーネント、または劣化し​​たパルストランスに起因する可能性があります。

オシロスコープを使用して、各サイリスタゲートパルスの位相角を対応するACゼロクロスに対して測定して確認してください。

不均一な角度は、点火カードの問題を確認します。

Q4: 交換用のA5E01105817が取り付けられ、ドライブはフォルトなしで起動しますが、プリチャージ時間が以前よりも長くなったように見えます。これは正常ですか？

新しいボードのプリチャージ点火角度ランプパラメータが、元のボードのコンポーネント許容誤差と異なる場合、ボード交換後にプリチャージ時間がわずかに長くなることがあります。

ほとんどの場合、これは無害であり、プリチャージが完了した後、ドライブは正常に動作します。

プリチャージ時間が大幅に長い場合（数秒ではなく数分）、プリチャージ中にDCバス電圧が実際に合理的な速度で構築されていることを確認してください。

機能的な点火カードで過度に遅い構築は、SCR点火カードとは無関係のプリチャージ抵抗またはコンタクタの問題を示す可能性があります。

Q5: SINAMICS V50は耐用年数を迎え、交換用ドライブが計画されています。推奨される移行パスは何ですか？

V50の電力範囲におけるポンプおよびファン用途では、SINAMICS G120Xがシーメンスの現在の後継プラットフォームです。ポンプ固有の制御機能、エネルギー最適化、フィールドバス接続を備え、同じ37〜250 kWの範囲をカバーします。

V50のサイリスタ整流器とは異なり、G120Xは、電力品質を向上させるためのIGBTベースのアクティブフロントエンドオプション、または標準構成ではパッシブダイオード整流器を使用します。移行計画では、2つのプラットフォーム間の制御配線、パラメータ設定、およびフィールドバス構成の違いを考慮する必要があります。

シーメンスは、V50からG120Xへの移行を対象とした、アプリケーション固有の移行サポートドキュメントを提供しています。
