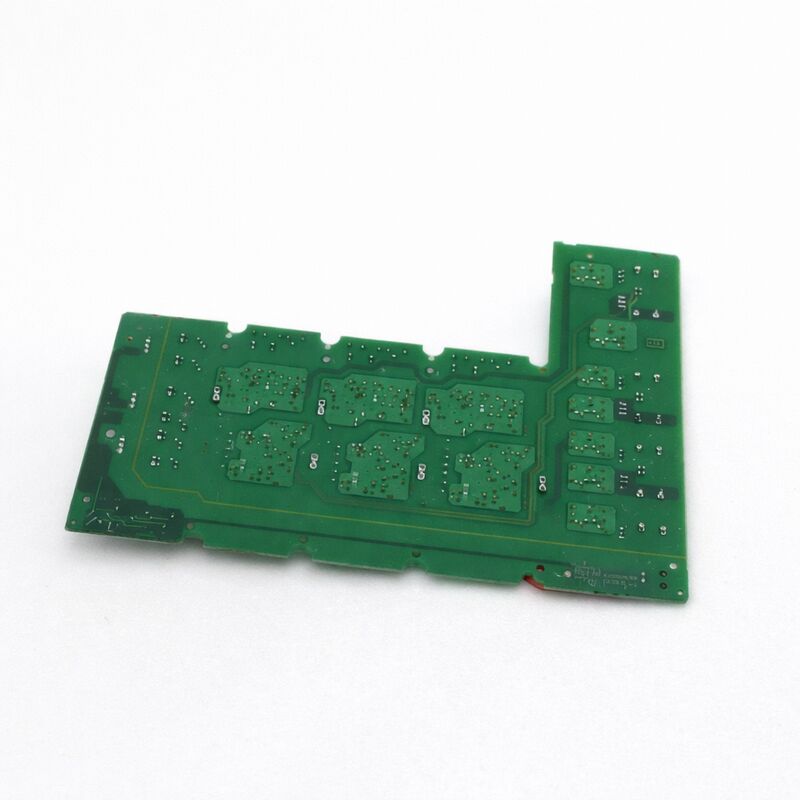

Siemens A5E00825002 | IGD1/R3-BGR ドライブボード(IGBT出力モジュール付き)— 480V / 650V DC / 260A

部品番号: A5E00825002

メーカー: Siemens AG (ドイツ)

製品タイプ: ドライブボード — IGD1/R3-BGR IGBTゲートドライバ(出力モジュール付き)

製品ファミリー: MICROMASTER 440 / MICROMASTER 430 (MM440 / MM430)


概要

A5E00825002は、Siemens MICROMASTER 440およびMICROMASTER 430 ACドライブの110kWクラス向けの、IGBT出力モジュール一式を備えた第一世代IGBTゲートドライバアセンブリであるIGD1/R3-BGRドライブボードです。

このボードは、この電力レベルにおけるMM440のパワーセクションの心臓部です。インバータIGBTをトリガーするゲートドライバ回路、ドライブのベクトル制御アルゴリズムにフィードバックされる電流測定パス、そして実際の高出力ACスイッチングを行うIGBTモジュール自体を搭載しています。

110kWのMICROMASTER 440(6SE6440-2UD41-1FA1など)は、大型コンプレッサー、ヘビーコンベア、遠心分離機、産業用ファン、プロセスポンプなど、ドライブが定格電力に近い状態で長期間稼働する、最も要求の厳しい連続デューティ産業用途の一部で見られます。

この電力レベルでは、IGBTゲートドライバおよびモジュールアセンブリの物理的なサイズは、低電力のMM440バリアントと比較して大幅に増加します。

A5E00825002はこのことを反映しています。R3-BGRフォームファクタは、小型フレームサイズで使用されるRシリーズボードよりも大きく、より堅牢なアセンブリです。

R3-BGR指定の「BGR」接尾辞は、このIGBTおよび電流定格の組み合わせに対する特定のボードリビジョンを識別します。

これは、同じ480V/650VDCバスで210Aバリアントに対応する、密接に関連するA5E00825001とは異なります。これにより、260A定格がA5E00825002に固有であり、2つのボードは互換性がないことが確認されます。


主な仕様

パラメータ
部品番号 A5E00825002
メーカー Siemens AG
製品タイプ ドライブボード — IGD1/R3-BGR(IGBT出力モジュール付き)
ゲートドライバ世代 IGD1(第一世代)
フォームファクタ R3-BGR
AC入力電圧 480V AC
DCバス電圧 650V DC
電流定格 260A
IGBTモジュール FS450R12KE3-S1 (450A/1200V)
ドライブ用途 MICROMASTER 440 / 430、約110kWクラス
生産状況 生産終了
原産国 ドイツ

IGD1 — 第一世代IGBTゲートドライバ

IGD1指定は、このボードがSINAMICSおよびMICROMASTERドライブ向けのSiemensのIGBTゲートドライバ(IGD)シリーズの第一世代に属することを示しています。

IGD1世代は、後にSINAMICS S120およびSINAMICS G120シャーシプラットフォームで使用されるIGD2に進化した基本的なアーキテクチャを確立しました。

IGD1は、後世代と同様に機能します。光ファイバリンク経由でドライブの制御ユニットからPWMスイッチングコマンドを受信し、3相ブリッジの6つのIGBT位置それぞれにゲートパルスを生成し、ゲートドライバのフィードバックパスを介して各IGBTのデサチュレーション(過電流検出)を監視します。

制御ボードとIGD1間の光ファイバリンクは、低電圧制御電子機器と高電圧パワーセクションとの間にガルバニック絶縁を提供します。650V DCバスでは、この絶縁は安全性と、高周波スイッチングノイズが制御電子機器に逆流するのを防ぐために不可欠です。

A5E00825002は、この通信パス用の光ファイバインターフェイスをPCBアセンブリの一部として組み込んでいます。


FS450R12KE3-S1 IGBTモジュール(260A)

FS450R12KE3-S1は、450A連続(1200V VCES)定格の完全な3相IGBTブリッジモジュールであり、A5E00825002で260Aのディレーティングされた動作電流で使用されます。このディレーティングは意図的です。モジュールをピーク電流定格を下回って動作させることで、熱寿命が延び、負荷過渡時のジャンクション温度変動が減少し、60秒間隔でMM440の150%過負荷能力中の瞬間的な過負荷に対するマージンが提供されます。

480V AC入力では、DCバスは約650V DCになります。

FS450R12KE3-S1の1200V VCESは、このバス電圧で十分な電圧マージンを提供し、ドライブの出力リアクトルとケーブルインダクタンスによって生成されるターンオフ電圧スパイクを考慮に入れています。

Siemensがこのバス電圧に1200Vデバイスを指定したのは、ドライブの定格出力条件での安全マージンがIGBTの長寿命に必要であるためです。


F022フォルトとA5E00825002

MM440フォルトコードF022(制御ボードとIGDボード間の光ファイバインターフェイスフォルトを示す)は、サービス中のA5E00825002に関連する最も一般的なフォルトコードの1つです。

110kW MM440でこのフォルトが発生した場合、ドライブの制御ボードは光ファイバ接続を介してゲートドライバボードとの通信を失っています。ボードを交換する前に、A5E00825002と制御ボード間の光ファイバケーブルを点検してください。破損したファイバ、汚染されたコネクタ、またはファイバが割れるほどきつく曲げられたケーブルがないか確認してください。

F022の原因として、実際のボード故障よりも破損したファイバの方がはるかに一般的です。

ファイバ接続が正常でF022が続く場合、A5E00825002自体のゲートドライバ回路が故障しており、ボード交換が必要です。


FAQ

Q1: MM440 110kWドライブでF022(光ファイバボードフォルト)が表示されます。A5E00825002は目視検査しましたが、物理的な損傷は見られません。ボードを交換する前に何をチェックすべきですか?

物理的な損傷が見られないF022は、ボード故障よりも光ファイバケーブルの問題であることがほとんどです。各光ファイバケーブルをA5E00825002のコネクタと制御ボードのコネクタから取り外してください。明るい光の下でケーブルの端を点検してください。汚染、プラスチックファイバジャケットのひび割れ、または先端の変色がないか確認してください。

可能であれば、簡単なLEDソースと検出器で各ケーブルの伝送をテストしてください。疑わしいケーブルは交換してください。A5E00825002ボードが故障していると結論付ける前に、再接続して電源を入れてください。


Q2: A5E00825002は260A定格ですが、FS450R12KE3-S1 IGBTは450A定格です。なぜこれほど大きな違いがあるのですか?

IGBTの450A定格は、制御されたケース温度でのパルス条件下でのピークまたは絶対最大コレクタ電流です。密閉されたドライブキャビネットの連続的で熱的に制約された環境では、ドライブのキャリア周波数でのPWMによるスイッチング損失とドライブの過負荷能力を考慮すると、このモジュールからの実質的な連続電流は大幅に低くなります。

A5E00825002の260A連続定格は、MM440ドライブシャーシの定格周囲条件下での熱的に持続可能な出力であり、これらすべての要因を考慮しています。260Aと450Aの間のヘッドルームは、ドライブの150%過負荷とモジュールの寿命のためのマージンを提供します。


Q3: A5E00825002(260A)ボードを、元々A5E00825001(210A)ボードを使用していたMM440で使用できますか?

いいえ。2つのボードは異なるドライブ定格(110kW対210Aに関連する低定格ドライブ)に対応しています。物理的な取り付けは似ているように見えるかもしれませんが、ゲートドライブ構成、電流センサーのキャリブレーション、および制御インターフェイスパラメータは、対応する特定のドライブに一致しています。

210Aボード用にサイズ設定されたドライブに260Aボードを取り付けると、電流測定の不一致が発生します。制御ボードの電流スケーリングが不正確になり、不適切な電流制限、誤った過電流フォルト、またはIGBTの保護不足につながります。交換部品を注文する前に、必ず元のボードのラベルと正確なA5E番号を確認してください。


Q4: A5E00825002を交換する際に、IGBTモジュールとヒートシンクの間に熱伝導性材料を塗布する必要がありますか?

はい、例外なく。IGBTモジュールは、そのベースプレートを介してドライブのアルミニウムヒートシンクと密接に接触します。

熱伝導性材料(通常は相変化コンパウンドまたはパッド)は、2つの表面間の微細な空気ギャップを埋め、IGBTジャンクションからヒートシンクへの熱抵抗を劇的に低減します。

適切なTIMがないと、フルロード時のIGBTジャンクション温度はヒートシンク温度よりも数十度高くなり、モジュールの絶対最大ジャンクション温度に簡単に達します。

過熱フォルト(MM440のF0004)または早期のIGBT故障が発生します。取り付け時には、Siemens指定のTIM塗布手順に従ってください。


Q5: ドライブは以前、問題なくフル110kW負荷で動作していました。停電イベントの後、ドライブは50%以上の負荷レベルでF0001(過電流)を表示します。これはA5E00825002ですか?

停電イベント後に低下する過電流フォルトしきい値(特に特定の負荷率で)は、通常、A5E00825002内の1つのIGBT位置が部分的に損傷したことを示します。

IGBTはまだ導通およびスイッチングする可能性がありますが、以前よりも劣化したVCE(sat)特性を持ち、以前よりも低い電流でデサチュレーションします。ゲートドライバのデサチュレーション検出回路は、この異常なVCE(sat)を検出するとF0001をトリガーします。

フルロードでは、電流が劣化した保護しきい値をトリガーするのに十分な高さであるため、フォルトが明らかになります。

フォルト中に3つのモータ相電流をオシロスコープで測定すると、通常は1つの相に非対称性が現れます。これは、完全なボード交換を決定する前に、特定の損傷したIGBT位置を示します。
