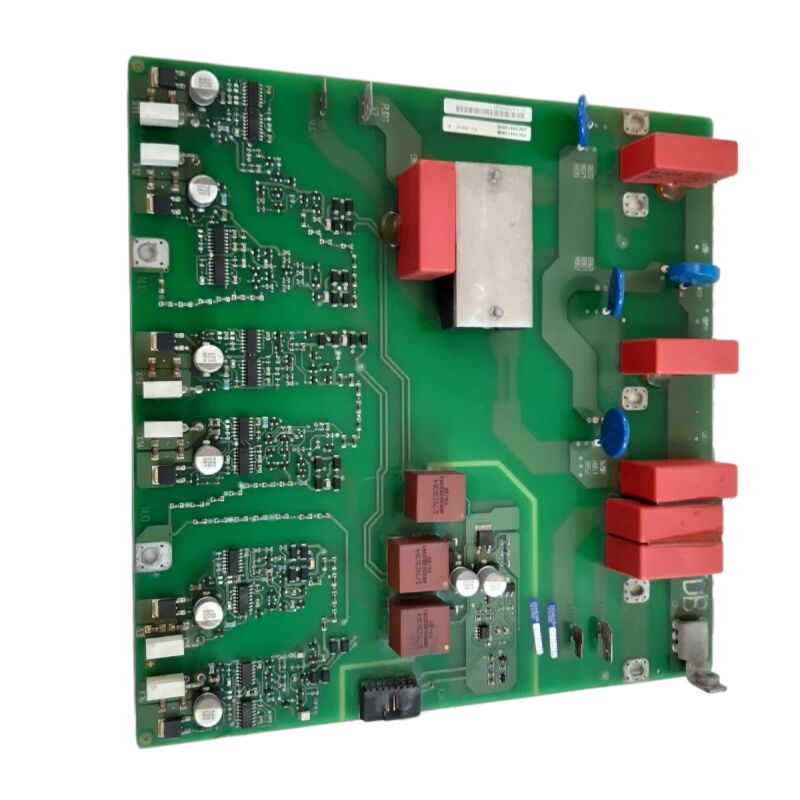

シメンス 430/440 INVERTER/CONVERTER SCR トリガーボード TDBボード A5E02822120 A5EO282212O

シエメンズ A5E02822120 変換モジュールのTDB直すトリガーボード 480V AC/DC タイリスタードライブボード

部品番号:A5E02822120

製造者:シメンス AG (ドイツ)

製品タイプ:TDB 熱電阻駆動板 / 矯正器トリガーボード (組み立てられたPCB)

製品ファミリー:SINAMICS G120 / S120 変換機とシャシ駆動シリーズ

概要

A5E02822120はTDB (タイリスター駆動板/トリガー駆動板) Siemens SINAMICS G120とS120変換モジュール組用の直流器トリガーボードです.その機能は,駆動の直流器入力段階のタイリスター (SCR) デバイスのためのゲート発射パルス生成と配布です.

SINAMICS駆動アーキテクチャのこのレベルでは,変換モジュールは,受信する480VAC三相電源をインバーターセクションを供給するDCバス電圧に直線する.A5E02822120は,制御PCBです. それは,直線橋のそれぞれのタイリスターに,いつ切換するか正確に教えてくれます..

"TDB"という表記は板の自社ラベルとシメンス文書に記されている.ドライブの電源変換アーキテクチャ内でボードの基本的な目的を特定する.

TDBは,インバーター出力部分を制御するIGBTゲートドライバボード (IGDシリーズ) と異なります.IGDボードは,モーター電流の高速PWM切り替えを処理します.TDBは,よりゆっくりと処理している間調節器の入力の相同期タイリスター切換

A5E02822120は,A5E02822121とそのサブバリエーションを含むボードファミリーの一部です.

これらのボードは,SINAMICSの範囲内の異なる変換モジュール構成に対応しています.高性能のシャーシ駆動装置の適用対象で,約90 kWから250 kWまで,駆動装置の入力直す装置は制御直すためのタイリスターを使用する.

基本規格

TDB 機能 ティリスター直定器制御

高性能帯のSINAMICS G120とS120のシャシー駆動装置は,単純な制御されていないダイオードブリッジではなく,入力コンバーター部分にタイリスター (SCR) 制御直す装置を使用する.

この制御された直流器は,電源が電源を充電する際に DC バスの電圧の蓄積を制御し,電流の損傷なく DC バスのコンデンサターのソフト・スタートを可能にします.そしていくつかの構成で電気回路の電源へのブレーキエネルギーの再生フィードバックを可能にする.

A5E02822120 TDBは,この直流橋のタイリスターのゲート発射パルスを生成します.

3相交流電源電圧を継続的にモニタリングし,ゼロ・クロージングを検出します. 発射角を計算する相基準です.

6パルスブリッジ内の各タイリスター位置に対して,命令された発射角でゲートパルスを生成する.発射角は,各AC半サイクルがDCに変換される量を決定する.小さい発射角 (ゼロ・クロージングに近い) は,ほぼ最大DC出力を発生させる.燃焼する角度が大きい場合,DC出力が減少します.

通常の動作中に,TDBは,SINAMICSドライブの動作ウィンドウ内のDCバス電圧を維持する値で発射角を保持します.

前充電中に,発射角は最大から最小へと徐々に減少し,DCバス電圧を制御率で上昇させる.

再生式ブレーキ (再生式直線器搭載の駆動装置では) のとき,発射角は逆転領域に移動し,直流バスエネルギーがACとして電源に流れるようにする.

SINAMICSドライブアーキテクチャにおけるTDBボード

SINAMICS G120とS120のシャシー駆動アーキテクチャでは,制御電子機器をいくつかのボードに分けます. 主な制御ユニット (CU320または類似),パワーモジュール制御ボード,変換装置のTDBA5E02822120は AC電源端末と DCバスの間に位置し,上位の制御ボードからのコマンドの下で動作します.

板の重量 (~ 550 g) は,電源処理部品を搭載した相当量のPCBを反映しています.供給の3つの段階すべてにおけるゼロクロスティング検出ネットワークDCバス電圧フィードバック信号から発射角度コマンドを生成する制御電子機器です

MV27 / UL 94V-0 基板評価は,ボードの PCB 材料が UL の垂直燃焼分類の最高水準を満たしていることを確認します.

高電流タイリスター,直流バスコンデンサ,冷却ファンが閉ざされたスペースを共有する駆動キャビネットでは,炎を拡散しないPCB基板は重要な受動安全特性です.

関連ボード・バリエーション

A5E02822120は,ボードファミリーの基本バージョンである.SINAMICSサービスドキュメントに記載されている関連部品には,以下が含まれます:

A5E02822121異なるコンバーターモジュール構成や改訂された生産状態のための密接に関連したTDB変種.

A5E02822121AとBの後置きは,この基本設計のさらなる生産修正を指します.

A5E02822104-001同じTDBファミリーに関連付けられているサブアセンブリまたはバリエーションボード;一部のサービスドキュメントは,同じドライブアプリケーションにクロス参照します.

A5E01105817SINAMICS V50 SCR 発射カードは,V50 プラットフォームの直線器部分で類似したタイリスタートリガー機能を担っており,SINAMICS G120/S120 TDB ファミリーとは異なります.

特定のドライブの正しい変数を確認するには,インストールされたボードの正確なA5E番号をドライブの内部ハードウェアドキュメントと比較する必要があります.

よくある質問

Q1: SINAMICS G120 シャーシ駆動装置は,起動時に直流バス低電圧アラームを表示します.駆動装置の入力端のAC供給電圧は正常であることが確認されました.A5E02822120が原因なのか??

確認された交流電源点でTDBに直接電源を供給する DCバスの低電圧SCR ブリッジが AC 供給を修正せず,DC バスが充電できない.

代替として,TDBの相同期回路は供給周波数へのロックを失い,誤ったタイミングで発射パルスを生成し,非常に低い直直直流出力を生成している可能性があります.

板が故障したと結論付ける前に,電源電圧感知回路からTDBへの接続が完整であることを確認します 損傷した感知接続は同じ症状を生成します.

Q2: A5E02822120ボードは,PCB基板に MV27 / UL 94V-0 格付けがあります.これは,産業駆動保守チームにとって実践的に何を意味しますか?

UL 94V-0は,ULの垂直炎燃焼試験シリーズで最も高い分類である.V-0等級の基板は,各試験炎の適用後10秒以内に燃焼滴滴なしで自滅する.

実用的には,PCBが熱を生成する部材が故障した場合,PCBは火災を受けたり,隣接する部材に燃焼が広がらないことを意味します.

これは板を防火にはしませんが 部品の故障がキャビネット火事になるリスクを大幅に減らすことができますこれは,ボードが産業用消防安全基準を満たしていることを確認する証明書です..

Q3:A5E02822120は廃止されています.A5E02822121 (またはそのA/B改訂) は直接置き換えとして使用できますか?

A5E02822121とその改訂型は,同じTDBボードファミリーのA5E02822120と密接に関連しており,重複する駆動アプリケーションに対応しています.多くの場合,機能的等価として交差参照されます..

ただし,A5E02822121をA5E02822120を搭載したドライブに設置する前に, confirm that the drive's service documentation or spare parts list accepts this substitution — minor differences in connector pinout or firmware compatibility between the two variants can occasionally affect specific drive production states.

Q4: SINAMICSドライブでは,部分負荷で3相入力電流が不均衡である.入力供給が均衡であることを確認しました.A5E02822120 TDBが故障している可能性が高いですか?

Unbalanced input currents with a balanced supply is consistent with non-uniform thyristor firing angles across the six SCR positions — one or more TDB firing channels delivering pulses at a different phase angle than the others.

この不対称性は,TDBの発射ネットワーク内の時間配列の漂流または1つの供給段階のフェーズ同期回路の損傷から生じる可能性があります.

各タイリスターゲート信号のゲートパルスタイミングを振動鏡で測定し,3つの相間の発射角を比較する.不規則な角度はTDB欠陥を確認する.

Q5:ボード全体を交換するのではなく,A5E02822120を部品レベルで修理することは可能ですか?

部品レベルでの修理は,故障が識別可能で交換可能な部品に位置づけられた場合に実行可能である.A5E02822120では,故障に最も容易な部品は以下のとおりである.パルストランスフォーマー (持続的な熱圧下では相互巻き込み短回路を発生させることができる)発射回路の光結合器とゲートドライバーIC,ゼロクロージング検出ネットワークの受動部品.

SINAMICS TDB の経験を持つ専門ドライブ修理会社では,故障した部品を故障症状から識別し,交換し,ボードを完全に機能に戻すことができます.欠陥が破損したPCB痕跡または部品レベルでの交換がない故障したICである場合給与の全額交換が必要になります
