| 起源の場所 | ドイツ |
| ブランド名 | SIEMENS |
| 証明 | CE ROHS |
| モデル番号 | A5E00714561 |
部品番号:A5E00714561 について
GWE 内部参照:GWE:A5E00714561
製造者:シメンス・AG ゲラテワーク・エルランゲン (GWE) ドイツ

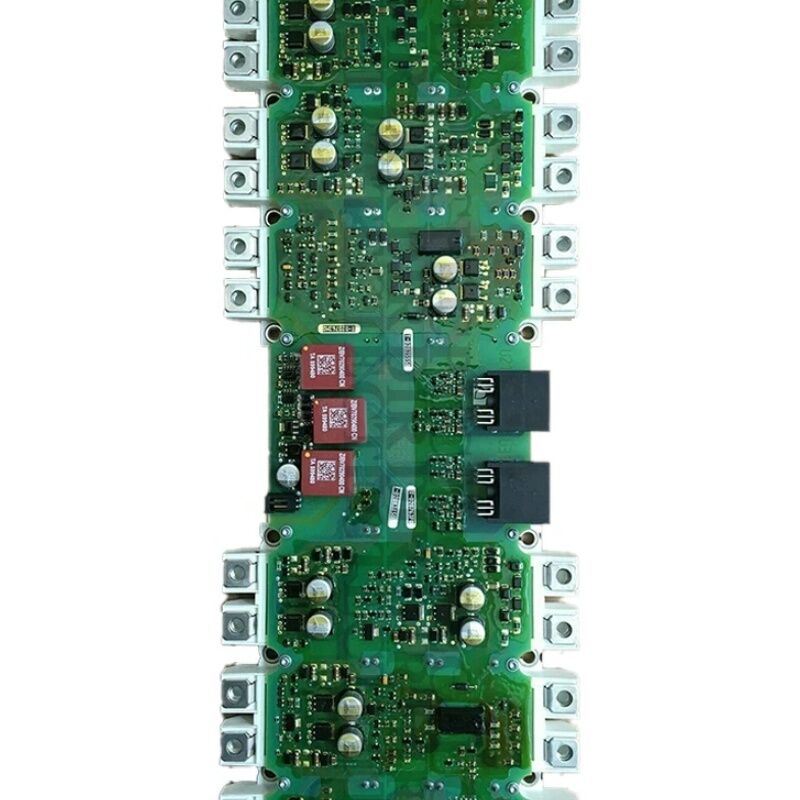

製品タイプ:パワーブロック修理部品 IGD2/R4 IGBTゲートドライバーボードとIGBTモジュール
A5E00714561は,SINAMICSの電源ブロック修理装置である.SINAMICS S120,G120のサービスのために,380A IGBT モジュール (FS300R12KE3-S1) と一緒に供給される完全なIGD2/R4ゲートドライバーボード.シャシーG150の動力ブロック.
これはインバーターセクションのインテリジェンスとスイッチパワーの両方を1つの交換可能なユニットに収めた組成物です IGD2/R4ゲートドライバボードがゲートドライブのパルスを提供します電流測定FS300R12KE3-S1 IGBT モジュールは,直流バスエネルギーを制御されたモーター電流に変換する高電力スイッチ装置です.
完全な組成名称 〜IGD2/R4/480V/380A 〜は,駆動器の電圧クラス (480V AC 入力,約650V DC バス出力),定数出力電流 (380A),ゲートドライバーボードの生成 (IGD2第2世代 IGBTゲートドライバー)この電源ブロックは,480Vと380Aで,SINAMICSのシャシ駆動モーターモジュールに200~250kWの電力を供給します.エクストルーダーライン大型のファンや重量産業プロセスアプリケーション
The unit was originally supplied as a repair part specifically for authorised Siemens service partners — it is listed as a field-service assembly intended for power block replacement in these larger drive units.
部品の内部参照のGWE前記は Gerätewerk Erlangenの製造施設から来たことを確認します.
| パラメータ | 価値 |
|---|---|
| 部分番号 | A5E00714561 について |
| GWE 参照 | GWE:A5E00714561 |
| 製造者 | シメンス AG (GWE エランゲン) |
| 製品タイプ | IGD2/R4 ゲートドライバーボード + IGBT モジュール (電源ブロック修理) |
| 定位電圧 | 480V AC |
| 現在の格付け | 380A |
| IGBT モジュール | FS300R12KE3-S1 (380A / 400V AC) |
| サイズ | ~510 × 190 × 60 mm |
| 互換性のあるドライブ | SINAMICS S120,G120,G150 |
| 生産状況 | 生産中止 |
| 出産国 | ドイツ |
The IGD2 (second-generation IGBT Gate Driver) is the circuit board that sits directly on the IGBT power module and provides the complete interface between the drive's Control Unit and the power transistors.
IGD2/R4ボードは,電源ブロックで3つの異なる機能を果たします.
ゲートドライブ生成制御ユニット (CU320,CU310または類似) は,3相インバーターブリッジ内の6つのIGBT位置のためのPWMスイッチコマンドを生成する.この命令を受け取り,実際にIGBTゲートを切り替える電圧と電流パルスに変換します..
ゲートドライブには正確なタイミング,正しいゲート電圧レベル,制御された上昇時間,特にFS300R12KE3-S1IGBTモジュールにマッチされた特性が必要です.
電流の測定IGD2ボードは,電源ブロックのセンサーからのモーター相電流測定信号も処理します.
これらのアナログ測定はデジタルデータに変換され,ドライブベクトル制御アルゴリズムの現在のフィードバックとして制御ユニットに送信されます.
精度は,トーク制御の精度を決定します.
ハードウェア保護ドライブにおける最速の保護機能は,IGD2ボードに実装されている.
IGBTがオンになり,そのコレクター・エミッター電圧 (VCE) が正常に崩壊しない場合,IGD2はオンイベント内でこれを検知し,直ちにすべてのゲートパルスを取り除く.
この応答速度に匹敵するソフトウェア・ループはなく 380Aでは この保護が故障状態での IGBT 破壊に対する主要な防御です
FS300R12KE3-S1は,3相IGBTブリッジモジュールで,1200Vの電圧で300A (ピーク能力380A) と評価されています.電気回路の電圧が約650V~700Vである480V交流電源のアプリケーションに適しています.
このモジュールは,3相インバーターの6つのIGBTを1つの物理パッケージに収蔵している.
このIGBTモジュールは A5E00714561の組成の基盤です
IGD2/R4ゲートドライバボードは FS300R12KE3-S1のゲート要件に特化したものです ゲートの容量,必要なゲート電圧レベルこの特定のIGBTのスイッチ速度特性はゲートドライバー回路設計を決定します.
A5E00714561組装が設置されたとき,IGBTモジュールとその対応ゲートドライバの両方が交換されます.ゲート駆動回路が常に動かす電源装置に正しく最適化されていることを確認する..
A5E00714561は当初,シメンス認可サービスパートナーによって設置されるように指定された.
これは,シャシー形式のSINAMICSドライブでパワーブロックレベルでの作業の安全要件を反映しています.
電源ブロックの整備作業の前に,次の条件が確認されなければならない.交流電源の供給が隔離され,ロックされている.DC バスが50V以下に放電されていることが確認された (隔離後最低5分待機)IGD2ゲートドライバーボードの操作のための完全なESD注意事項.
代替装置を設置する際には,SIEMENSが規定した手順に従って,IGBTモジュールの熱インターフェース材料をヒートシンク接触面に塗り付ける必要があります.誤ったまたは欠けている熱インターフェース化合物は,IGBT-ヒートシンク接点の熱抵抗を増加させる物理的に正しい設置でも IGBT の過熱が負荷下で起こります
Q1: SINAMICSドライブでは,F30022 (IGBT過熱) がフルロードで表示されています.ドライブのヒートシンクがタッチで冷却されていることが確認されています.A5E00714561電源ブロック組成が故障源かもしれません.
F30022は冷たいヒートシンクで,IGD2ボードのIGBT温度センサーが正しく読み取られていないことを強く示唆しています. センサー自体またはIGD2への接続が故障しています.人工的に高温表示を出す.
また,IGBTモジュールとヒートシンクの間の熱インターフェース材料が欠落したり,正しく適用されていない場合もあります.温室温室はまだ到達していない.
センサーの故障を結論付ける前に,熱インターフェース材料の状態を検査する.
Q2:A5E00714561電源ブロックを交換した後,ドライブの故障F30001 (過電源) は,負荷なしで最初の走行時にすぐに起動します.その原因は?
F30001 パワーブロックの交換後に最初の実行時に,新しいIGD2ボードの現在の測定オフセット問題を表示します.
ドライブの電流調節は,測定したモーター電流をフィードバックとして使用します. 新しいボードの電流測定偏移により,ドライブが静止状態でも明らかな電流を見ることができます.
ドライブの現在のオフセットパラメータを確認し,ドライブのファームウェアがそれをサポートしている場合,現在の測定校正ルーチンを実行します.
新しいIGD2ボードのセンサーコネクタが 完全に座っていることを確認してください
Q3:A5E00714561は,後継製品とともに廃止されていると記載されています.新しい電源ブロックの交換に使用すべき後継部品は何ですか?
SINAMICSファミリーのIGD2/R4 480V/380A電源ブロック修理の後継部品は,IGD2修理部品シリーズA5E36717xxxに含まれています.同等の電流またはより高い電流のIGBTモジュールのための次世代ゲートドライバーボード組を代表する.
ドライブのシリアル番号と シメンス・スペアパーツのデータベースで 正確な後継部品番号を確認します継承者のマッピングは,インストールされたドライブの特定の生産状態に依存しているため.
Q4:A5E00714561電源ブロック組は,380A/480VのSINAMICS・シャシ駆動装置で使用できますか?それとも特定のモーターモジュール変種に特化したものですか?
A5E00714561は,FS300R12KE3-S1IGBTモジュールをR4形状要素で使用するSINAMICSモーターモジュール変種に特有のものです.
380A/480V SINAMICS モーターモジュールは全て同じIGBTモジュールタイプまたは同じR4形状因子を使用するものではありません.
設置前に,常にA5E00714561の適用性表と,設置されたモーターモジュールのシリアル番号と生産状態を比較する.
Q5:ドライブ内のIGBTモジュールはショートサーキットで故障しました.IGD2ゲートドライバーボードも損傷する可能性があり,IGBTと一緒に交換する必要がありますか?
IGBTがショート回路として故障すると,故障電流経路にはゲート回路が含まれます. IGD2ボードのゲートドライバ回路は故障過渡エネルギーを吸収します.ゲートドライバICを損傷させる板が損傷していないように見える場合でも
Installing a new IGBT module on a drive that suffered an IGBT short-circuit without also replacing the IGD2 gate driver board risks immediate re-failure of the new IGBT due to compromised gate drive waveforms.
A5E00714561は両部品を 修理部品として合わせることで 正しく解決します
