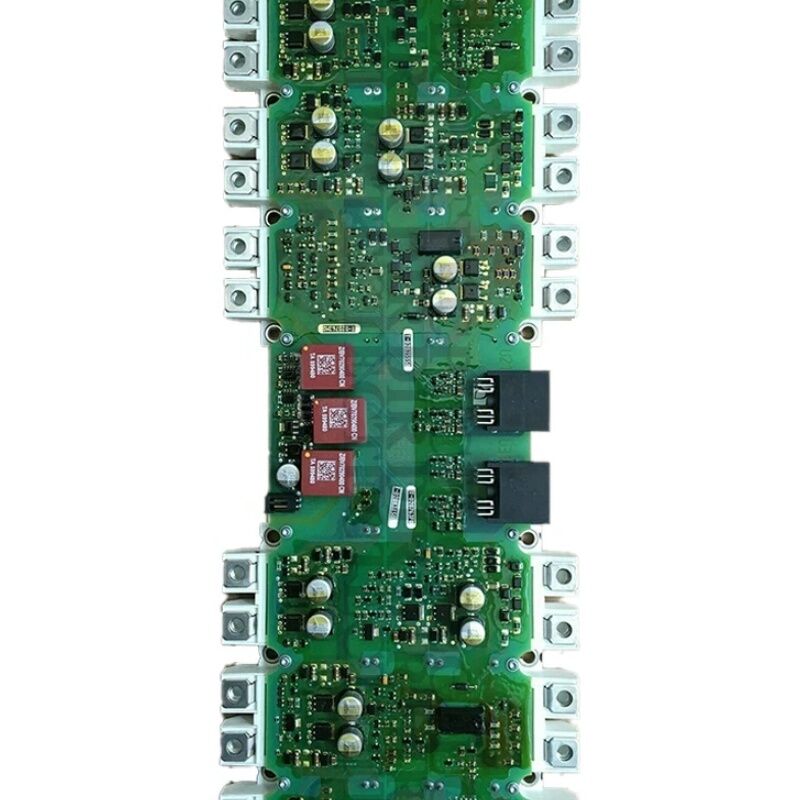

シーメンス 430/440/S120 インバータ/コンバータドライバボード IGD トリガーボード A5E00714560 A5EOO71456O

シメンス A5E00714560 ◎ SINAMICS IGD2/R4 ドライブボード

部品番号:A5E00714560

GWE 参照:GWE:A5E00714560

製造者:シメンス AG ゲラテワーク・エルランゲン,ドイツ

概要

A5E00714560は,IGD2/R4 SINAMICS電源ブロックファミリーのA5E00714560シリーズの最初のメンバーである.2代目のIGBTゲートドライバ (IGD2) と R4形式のマッチしたIGBTモジュールをペアする, SINAMICS G120,G120C,G150のシャシ駆動装置のインバーターパワーセクション修理組として機能する.

このシリーズは,A5E00714560からA5E00714563まで,それぞれSINAMICSシャシ駆動範囲内の特定の電圧と電流の組み合わせをカバーしています.A5E00714560は,直接の後継機A5E36717797と共に,シメンス・スペアパーツ・クロス・レファレンス・ドキュメントに記載されている.A5E00714560 が利用できない場合,A5E36717797は指定された交換機です. 同じ機能,更新されたゲートドライバーハードウェアです.

IGD2ボードは 3つの同時機能を処理します 制御ユニットの PWM コマンドを IGBT ゲートパルスに変換し,ベクトル制御アルゴリズムのためのモーター相電流測定を条件付け欠陥のスイッチイベントを抑制するためにマイクロ秒で応答するハードウェアデサチューレーション保護を実装.

基本規格

A5E00714560 シリーズ

A5E00714560シリーズのボードは,IGD2/R4組装で,同じ物理的なR4形状因子と同じIGD2ゲートドライバアーキテクチャを共有している.各パーツ番号は,SINAMICSのシャシー駆動ラインナップ内の特定の電力を扱います. 連続番号のシリーズ A5E00714560, A5E00714561, A5E00714562, A5E00714563 は,異なる電圧と電流の組み合わせをカバーする.それらは互換性がない.注文前に常に設置されたボードのラベルから特定のA5E番号を確認.

IGD2ゲートドライバは,光ファイバーリンクを通じてSINAMICS制御ユニットと通信し,高電圧電源セクションと低電圧制御電子機器の間の電磁隔離を提供します.この隔離は,DCバス切換トランジエントからCUを保護し,電源セクションが動作している間,ドライブの制御機能への安全な診断アクセスを可能にします.

熱インターフェイスと設置説明書

IGD2/R4の電源ブロックの組成のようにA5E00714560は,IGBTモジュールのベースプレートとヒートシンク表面との間に正しい熱インターフェース材料 (TIM) を備えた駆動ヒートシンクに設置しなければならない.TIM を省略すると,IGBT-ヒートシンク接続の熱抵抗が上昇し,ヒートシンク自体も冷たい状態にある場合でも,早すぎる高温故障を引き起こす.組み立てを固定する前に,シメンス指定手順に従ってTIMを適用する.

よくある質問

Q1: ドライブがF30021かF30022をモーターが接続されていない状態で表示しています.A5E00714560が故障しているのでしょうか?

そうだ F30021 (overcurrent) and F30022 (ground fault) with no motor connected can both originate from a failed current measurement circuit on the IGD2 board — the board's sensors produce an apparent current reading even with no load. ドライブの相電流の表示が静止状態でゼロ以外の値を示しているか確認します.ゼロ以外の読み取りは,A5E00714560の測定回路の故障を確認します.

Q2:A5E36717797の後継機が用意されています.A5E00714560を直接置き換えることができますか?

A5E36717797は,同じ駆動アプリケーションのためのシメンス指定の後継機である.物理的なマウント,DCバス接続,光ファイバーインターフェースは互換性がある.インストール前にドライブのファームウェアバージョンが新しい世代のIGD2ボードの電子識別をサポートすることを確認します. 初期生産のSINAMICSユニットは時々ファームウェア更新を必要とする..

Q3: 代替A5E00714560を設置する前に,IGBTモジュールは別々に試験されるべきですか?

元のA5E00714560がIGBTの故障により故障した場合,交換装置を設置する前に原因を調査する必要があります. DCバス前充電回路,スナッバーコンデンサ,元のIGBTモジュールにストレスをかけていたかもしれない臨時条件のAC入力根本的な原因を解決せずに新しい装置を設置すると 失敗が繰り返される危険があります

Q4:A5E00714560はアフターマーケットから入手できますが,GWE文書はありません.これは懸念ですか?

シエメンスのエルランゲン工場のGWEブランドのボードは工場で組み立てられた,マッチされたゲートドライバーとIGBTの組み合わせを示します.GWE 証明書のないアフターマーケットのボードは,リニューアルされたユニットまたは第三者の組成品である可能性があります.設置前にすべてのゲートチャネルと電流測定回路が検証されたことを確認する機能試験証明書を供給者から要求する.

Q5:A5E00714560をインストールした後,ドライブが動作するが,満載10分以内にA30031 (過熱アラーム) を表示する.ヒートシンクが触れるには冷たい.原因は何ですか.

A30031 冷たいヒートシンクで設置した直後に,ほぼ常にIGBTモジュールとヒートシンク間の熱インターフェース材料が欠落していたか,正しく適用されていないことを意味します.組み立てを取り除く指定された手順に従って新鮮なTIMを塗り,再インストールします.
