| 起源の場所 | ドイツ |
| ブランド名 | HENGSTLER |
| 証明 | CE / cULus Listed / RoHS 2002/95/EC |

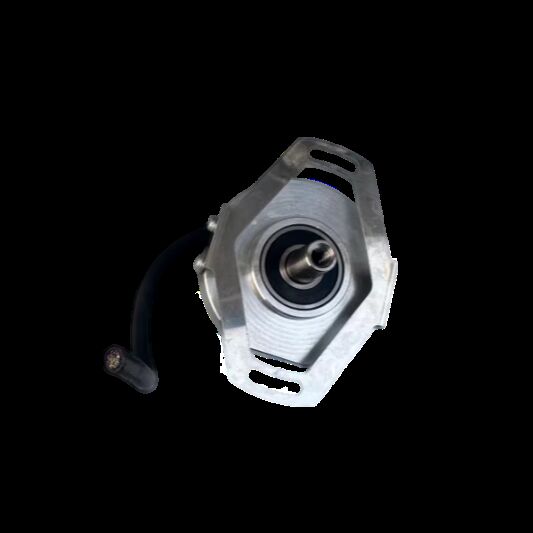

| モデル番号 | S21-2048.001 |
広い動作温度範囲（-15℃～+120℃）により、モーター容量を最大限に活用できます。
高いリミット周波数と優れた信号品質により、最高のピーク速度と生産性の低下を最小限に抑えます。
優れた耐干渉性（EN 61000-4-4、クラス4）
信号制御とシステム監視（低電圧、汚染、ディスク損傷、LED寿命終了）による高い機能安全性
制御とエラー補正による高い信号品質
認証:
CE / cULus認証取得済み / RoHS 2002/95/EC
詳細製品説明
| パラメータ | 仕様 |
|---|---|
| ハウジング径 | 53 mm |
| 軸径 | テーパー 1/10 |
| 軸入力保護クラス（EN 60529） | IP40 |
| ハウジング保護クラス（EN 60529） | IP40 |
| 軸負荷（アキシャル/ラジアル） | 20 N / 90 N（テーパーソリッドシャフトの場合） |
| 取り付け軸（ハブシャフト）のアキシャルエンドプレイ | ± 0.5 mm |
| 相手軸（ハブシャフト）のラジアルランアウト | ± 0.1 mm |
| 最大速度 | 最大 12,000 rpm（連続）、最大 15,000 rpm（短時間） |
| トルク | ≤ 1 Ncm |
| 耐振動性（DIN EN 60068-2-6） | ≤ 100 m/s²（10 ～ 2,000 Hz） |
| 耐衝撃性（DIN EN 60068-2-27） | ≤ 1,000 m/s²（6 ms） |
| 動作温度 | -15 ℃ ～ +120 ℃ |
| 保管温度 | -20 ℃ ～ +80 ℃ |
| ハウジング材質 | アルミニウム |
| 重量 | 約 170 g |
| 接続 | PCBコネクタおよびケーブル |
| パラメータ | 仕様 |
|---|---|
| 一般設計 | DIN EN 61010-1準拠、保護クラスIII、汚染度2、過電圧カテゴリII |
| 供給電圧 | DC 5 V ±10 % |
| 無負荷時最大電流 | 120 mA |
| 基準信号 R | > 0.4 V（1回転あたり1パルス） |
| 整流信号 C, D | サイン - コサイン 1 Vpp（1回転あたり1周期） |
| インクリメンタル信号（オプション） | サイン・コサイン 1 Vpp |
| パルス数 | 2048 |
| 3 dBリミット周波数 | 500 kHz |
| 絶対精度 | ±35" |
