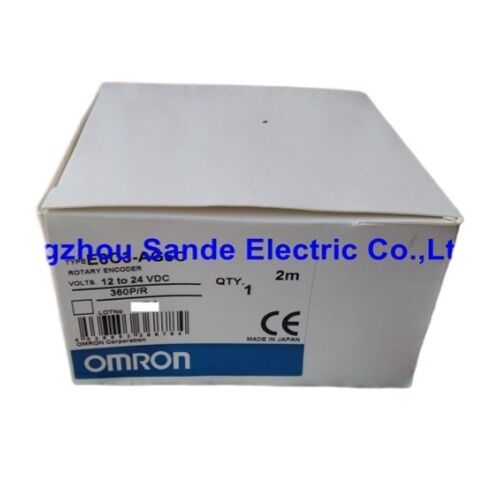

OMRON 360P/R ロータリーエンコーダー E6C3-AG5C E6C3AG5C

オムロン E6C3-AG5C 360P/R 絶対回転エンコーダー 9ビットグレーコード 360PPR NPN IP65 50mm

部品番号:E6C3-AG5C 360P/R

製造者:オムロン (日本)

製品タイプ:絶対回転エンコーダー

決議:360 PPR (9 ビット)

ホーミングなしの絶対位置

E6C3-AG5Cは電源を入れるときの位置を把握します これが日常の機械操作における 絶対と漸進的なエンコーダの 実用的な違いですインクリメンタル・エンコーダは,参照からパルス数を数える生産が再開される前に 機械は帰宅しなければならない 絶対的なエンコーダが各軸の角度に 独自のコードを出力します動きがない生産時間も使えません

360 PPR (9 ビット解像度) で,シャフトの周りの360の位置はそれぞれ独自の出力コードを持っています.シャフトの角度は常に1度以内で知られています.これはE6C3-AG5Cが対象とするアプリケーションに十分ですカムポジショナー,コンベヤーインデックス,回転テーブル,包装ラインの登録プレス同期 プレス同期 プレス同期 プレス同期 プレス同期.

標準バイナリでは,このコードは,複数のビットが特定の位置移行で同時に変化することが可能で,出力が曖昧な短いウィンドウを作成します灰色コードは,この曖昧さを完全に排除し, 移行ごとに1ビットしか変化しません. 高サイクル機械の角度センサーでは,そのシングルビット・パー・ステッププロパティは,別の場合はフィルタリングやエラー検出を必要とする位置エラーのカテゴリーを取り除く

典型的な用途:オムロン H8PS カムポジショナー

E6C3-AG5Cは,角位置ベースの出力制御のために,オムロンのH8PSカムポジショナーと直接動作するように設計されています.H8PSはエンコーダのグレーコード出力を読み,ユーザがプログラムした角度位置で最大8つの出力チャネルを切り替えるこの組み合わせは,機械的なカムやタイミングディスクなしでプログラム可能なカム制御を提供します.

基本規格

よくある質問

Q1:E6C3-AG5Cは停電後に位置データを保持していますか?

はい.絶対エンコーダは,各軸の角度に対して 単一のコードを出力します. 電源をオフに,電源をアップに,そして位置は即座に出力時に存在します.ホームリングサイクルは必要ありません.これはインクリメンタル・エンコーダーに対する基本的運用上の利点です.

Q2:E6C3-AG5CとE6C3-AG5C-Cの違いは何ですか?

-C後fixは,空飛ぶ電線ではなく,コネクタの端を指します.両者は電気的および機械的な仕様が同一です.選択は,配線の好みと,配列接続器が既に装置に存在するかどうかに依存します..

Q3:このエンコーダは PLCの標準デジタル入力モジュールに直接接続できますか?

ほとんどの場合はい.NPNオープンコレクター出力は,オムロン,シメンス,三?? PLCのソース (PNP) デジタル入力と互換性があります.PLCの入力電圧範囲が12~24Vの電源と一致し,入力インペダンスは35mAの出力電流と互換性があるかを確認する..

Q4:5,000rpmを超えるとどうなるの?

定番最大速度を超えて動作すると,信号の完整性問題と加速したベアリングの磨きが危険です.注意: 360 PPR で正確に 5,000 rpm で,出力周波数は既に20kHzの電気スイッチ仕様の30kHz以上ですしたがって,この解像度の有効な制約は機械的な速度制限です.

Q5:E6C3-AG5Cは洗浄環境に適していますか?

IP65は,粉塵や低圧水噴出をカバーする. 噴出や間接清掃の暴露に適している. 浸水や高圧洗浄 (IP69K) に適していない.高圧洗浄による食品加工や飲料環境用清掃圧と化学物質がIP65パラメータ内に保たれていることを確認します.
