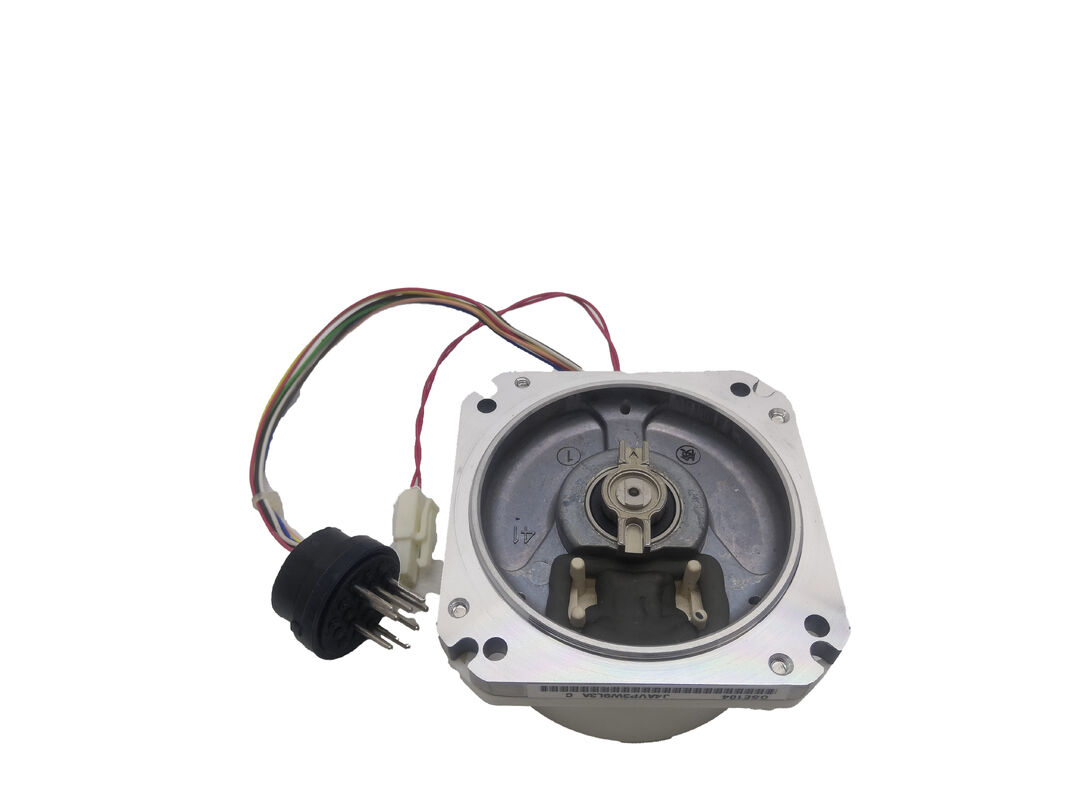

三菱 OSE104 サーボモーターエンコーダー — 100,000 PPR インクリメンタルシリアルエンコーダー、MELDAS互換

製品概要

部品番号: OSE104

別名: 三菱 OSE104, OSE-104, 三菱 OSE 104, MELSERVO OSE104

タイプ: 内部サーボモーターエンコーダー (インクリメンタルシリアル)

分類: 三菱 MELSERVOシリーズ内部ロータリーエンコーダー — 100,000 PPR、5V TTLシリアルインターフェース、バッテリーバックアップ、MDS-A / MDS-B / MDS-C1サーボアンプシリーズ互換

技術仕様

OSE104とは — そして、なぜ正確に理解することが重要なのか

OSE104は、三菱エンコーダーファミリーの内部ロータリーエンコーダーであり、MELSERVOクローズドループサーボシステムに不可欠なコンポーネントです。単独で取り付け可能なスタンドアロンのロータリーエンコーダーではありません。モーター本体内部にあり、モーターシャフトに直接カップリングされ、専用の4線式シリアルインターフェースを介して三菱MDSシリーズサーボアンプと通信します。OSE104が故障した場合 — または、汚染によって光学ディスクが劣化し、フィードバック信号が信頼できなくなった場合 — その軸は正しく機能しなくなります。サーボアンプはクローズドループを維持できなくなり、CNCはエンコーダーまたは検出器のアラームを発し、生産が停止します。このエンコーダーが何であるか、どのモーターに適合するか、どのシリーズのアンプと連携するかを正確に理解することは、間違った部品を注文せずに機械を復旧させるための出発点です。OSE指定

は、このエンコーダーが三菱OSxエンコーダーファミリーのインクリメンタルバリアントであることを示します。その対となる

OSE104は、三菱エンコーダーファミリーのは、同じ100,000 pprの解像度を持ちますが、電源オフ時でもマルチターン位置を保持するアブソリュートエンコーダーです。OSE104はインクリメンタルであり、軸座標を設定するために、電源投入ごとにリファレンス復帰 (ホーミング) サイクルが必要です。100,000 PPR — 解像度数値の理解100,000パルス/回転という仕様は、OSE104が三菱MDSサーボアンプに報告する、位置ループクローズに使用可能なエンコーダー解像度を説明しています。エンコーダーの内部ハードウェアに表示される数値は実際にはより高く — 20ビット光学ディスクは1回転あたり1,048,576カウントを生成しますが — ドライブシステムはこれを100,000 pprとして報告される動作解像度にスケーリングします。

実際には、CNC工作機械の軸で100,000 pprとは何を意味するのでしょうか？直接カップリングされた5mmピッチのボールねじでは、1回転あたり100,000カウントは、各エンコーダーカウントを50ナノメートルの線形変位に分解します。OSE104が一般的に見られる縦型マシニングセンタ、CNC旋盤、および多軸ターニングセンタ — 特にMELDAS制御で稼働するMazak機械 — では、この解像度は制御システムが必要とするフィードバック品質を提供し、厳密な位置公差を維持し、機械が設計された表面仕上げ品質を実現します。

OSE104は、三菱エンコーダーファミリーの中解像度ティアに位置します。その上には1,000,000 pprの

OSE105

があり、これは動作解像度の10倍で、最大のコンタリング精度が必要な場合に使用されます。OSE104の下には、シリアルプロトコルではなく、従来のインクリメンタル並列インターフェースを使用していた古いエンコーダータイプ (OHE25Kなど) があります。OSE104の100,000 pprは、設計されたモーターとアンプの組み合わせに対して正しい仕様であり、アプリケーションに対して不十分でもなく、制御システムによって過小評価されることもありません。シリアル5V TTLインターフェース — 4線、デジタルプロトコルOSE104は、4本の5V TTLラインを介した三菱独自のシリアルプロトコルで通信します:

MR / MRR

(リクエストライン、差動ペア) — アンプがエンコーダーにリクエストパルスまたはデータコードを送信して、位置データ送信をコマンドしますMD / MDR(データライン、差動ペア) — エンコーダーがリクエストに応答して、アンプに現在の位置データを送信します

• これはリクエスト/レスポンス型のシリアルアーキテクチャです。エンコーダーは位置データを継続的にブロードキャストしません。MDSサーボアンプは、MR/MRRラインにリクエストコードを送信して各データ交換を開始し、エンコーダーはMD/MDRラインで現在の位置データで応答します。プロトコルは5V TTL信号レベルで動作し、RS-422またはその他の標準シリアルインターフェースとは互換性がありません — 三菱独自のものです。この設計の実際的な結果:
• OSE104は、電源投入時に単独で位置データを出力しません。エンコーダーに5V電源を供給しても、接続されたMDSアンプがリクエストを発行しない場合、データラインに何も出力されません。これは正常な動作であり、エンコーダーの故障を示すものではありません。実際の機械アンプなしでエンコーダーの故障をトラブルシューティングする技術者は、これを考慮する必要があります。電源を投入してA/B/Z出力を探す汎用エンコーダーテスターは、OSE104では機能しません。

リクエストラインとデータラインの両方の差動ペアは、工作機械環境に適したノイズ耐性を提供します — 電源配線、可変周波数ドライブ、その他のノイズ源がエンコーダーケーブル配線の近くに存在する場合でも。

バッテリーバックアップによる位置保持インクリメンタルエンコーダーでありながら — 定義上、電源オフ時に位置を保持しない — OSE104は、バッテリーバックアップ付き位置カウンタ

を内蔵しており、モーターと制御電源が取り外されたときに累積カウント値を保存します。

このカウンタをバックアップするバッテリーは、通常、エンコーダー自体ではなく、機械のMELDAS制御パネルまたはMDSサーボアンプモジュールに配置されています。エンコーダーの内部コンデンサまたは外部バッテリーが、電源サイクリング中にカウント値を維持します。CNCシステムが通常のシャットダウン後に電源投入されると、バッテリーバックアップカウントは最後に知られた位置を保持しますが —

システムは、検証済みの機械座標を設定するために、リファレンス復帰 (ホーミング) サイクルを依然として必要とします。バッテリーバックアップは、短い電源中断時の位置損失のリスクを軽減しますが、OSE104を起動時の動作においてOSA104アブソリュートエンコーダーと機能的に同等にするものではありません。バッテリーの状態が重要です。MDSアンプまたはMELDAS制御がエンコーダーバックアップ回路に関連するバッテリーアラームを発した場合、速やかにバッテリーを交換してください。完全に放電させると、保存されたカウントがリセットされ、次回の電源投入時に軸がリファレンス関係を失う可能性があります。

互換性のあるモーターとアンプOSE104は、モーター端内部エンコーダーとして構成された場合、以下の三菱サーボモーターシリーズと互換性があります:互換性のあるサーボモーター:

HA-Nシリーズ、HA-LFシリーズ、およびHCシリーズ 三菱サーボモーター (モーターにOSE104またはOSE104バリアントが元々取り付けられていた場合)。

Mazak CNC工作機械

に搭載されている多くの三菱サーボモーター (VMC、ターニングセンタ、多軸機械) で、MELDASまたはMazatrol制御で稼働するものは、このタイプのエンコーダーを備えています。

互換性のあるサーボアンプ: OSE104は、MDS-A-SVJ, MDS-B-SVJ2, MDS-B-V, およびMDS-C1-Vシリーズサーボアンプモジュールのエンコーダー互換性テーブルに記載されています。MDS-B Vx4シリーズでもサポートされています。ドライブファームウェアは、アンプが初期化シーケンス中に読み取るデバイスIDによってエンコーダーを識別します。

古いOHE/OHAパルスエンコーダーアンプとの非互換性: モーター端シリアルエンコーダー (OSA/OSEタイプ) は、古いOHE/OHAインクリメンタルパルスエンコーダーインターフェースと互換性がありません。機械が元々OHEタイプの並列エンコーダーを使用していた場合、アンプのシリアルエンコーダーサポートを確認せずにOSE104を直接置き換えることはできません。OSE104バリアントの指定OSE104の基本部品番号は、標準の取り付け構成をカバーしています。バリアントサフィックスは、代替の取り付け構成または環境オプションを示します:

部品番号注記

OSE104

標準構成

OSE104は、位置信号を生成するために光が通過する20ビット光学エンコーディングディスクを使用しています。工作機械環境での時間の経過とともに、微細な汚染 — クーラントミスト、切削油蒸気、金属粉塵 — がディスク表面に薄く均一なコーティングとして堆積し、肉眼では見えませんが、光学ビームを散乱させて信号品質を低下させます。これにより、断続的な位置エラー、軸のサーボ振動、そして最終的には光学エンコーダーの汚染に特徴的な過負荷または検出器アラーム条件が発生します。汚染は徐々に蓄積するため、影響を受けた軸は、アラームが発生するほど信号品質が低下するまで数ヶ月間正常に動作することがあります。

コンデンサの故障。

エンコーダーの電子回路内の内部コンデンサは、繰り返し発生する故障項目です — 複数のサービス施設にわたるOSE104の修理記録では、コンデンサの故障が一貫して見られます。コンデンサの故障は通常、エンコーダーとアンプ間の断続的な通信エラー、またはエンコーダー応答の完全な喪失を引き起こします。

ベアリングの摩耗。 エンコーダーの内部ベアリングは、シャフトカップリング機構を支持しています。ベアリングの劣化は、光学ディスクの回転に機械的なランアウトを導入し、それが位置信号に周期的なエラーを引き起こします。OSE104のベアリング故障は、精度ゾーンやその他の修理施設からのサービス記録で、繰り返し修理される故障モードとして特定されています。

OSE104とOSA104の比較 — インクリメンタルとアブソリュートの選択OSE104を交換する際に頻繁に生じる質問は、同じ100,000 ppr解像度を持つアブソリュートエンコーダーバリアントであるOSA104にアップグレードするかどうかです。両方のエンコーダーは同じ回路基板ハードウェアを使用し、同じシリアルプロトコルで通信します。違いは、OSA104が真のマルチターンアブソリュート位置レジスタを維持しており、OSE104インクリメンタルエンコーダーのように電源オフ時の位置保持のためにバッテリーバックアップを必要としないことです。

実際には、MELDASまたはMazatrol制御で稼働する機械では、OSE104からOSA104へのアップグレードは機械的および電気的に可能です — 同じ物理的なフォームファクタ、同じシリアルインターフェース、同じアンプ互換性があります。CNCは、起動時にデバイスIDを介してエンコーダータイプを認識します。運用上のメリットは大きいです

：OSA104を使用すると、毎回電源投入時のリファレンス復帰サイクルが不要になります。軸座標は電源オフ時でも保持され、機械の起動時間が短縮され、アラームからの復旧が簡素化されます。

アップグレードが適切かどうかは、特定の機械、CNCバージョン、およびパラメータ構成によって異なります。リファレンス復帰操作用に既に設定されている機械では、OSA104を取り付けた後にパラメータ調整が必要です。切り替えを行う前に、CNCのエンコーダーパラメータ設定がOSAタイプの絶対エンコーダー操作をサポートしていることを確認してください。

一般的な用途Mazak CNC縦型マシニングセンタおよびターニングセンタ。 OSE104は、Meldas 520、Mazatrol T-Plus、Mazatrol M-Plus、および同等のMELDAS制御世代で制御される幅広いMazak工作機械にわたる標準的なエンコーダータイプです。これらの機械の送り軸モーター (X, Y, Z) は、一般的にOSE104エンコーダーを備えており、汚染やコンポーネントの故障により寿命が尽きた場合に交換が必要です。

三菱HA-NおよびHA-LFサーボモーター搭載機械。

CNCマシニングセンタ、ターニングセンタ、およびその他の工作機械で、三菱HA-NまたはHA-LFシリーズサーボモーターとMDS-AまたはMDS-Bシリーズドライブシステムを搭載し、OSE104が標準のモーター端エンコーダー仕様となっているもの。

HCシリーズモーターMDS-B/MDS-C1ドライブシステム。 三菱HCシリーズモーターとMDS-B-VまたはMDS-C1-Vサーボアンプを備えた機械の送りおよび位置決め軸アプリケーションで、OSE104エンコーダーの互換性がアンプのサポートエンコーダーリストで確認されているもの。

モーターオーバーホールの際のエンコーダー交換。 サーボモーター修理施設が、ベアリング、巻線、およびエンコーダー交換サービスの一部として、三菱モーターの内部エンコーダーを交換する場合 — 新しいまたは再生されたOSE104を取り付けます。

FAQQ1: OSE104とOSA104の違いは何ですか？

どちらも100,000 pprで動作し、MDSシリーズアンプと共通の4線式シリアルインターフェースを使用します。根本的な違いは位置保持です。 OSA104はアブソリュート

であり、バッテリーバックアップを同様に必要とせずに電源オフ時でもマルチターン位置を維持し、ホーミングサイクルなしで電源投入時に軸座標がすぐにわかります。

OSE104はインクリメンタル

であり、位置は絶対的に保持されず、機械座標を設定するために毎回CNC電源投入時にリファレンス復帰 (ホーミング) トラバースが必要です。どちらも同じモーターボディに適合し、同じMDSアンプシリーズでサポートされています。OSA104は、わずかに高い価格でホーミング要件を排除します。Q2: OSE104エンコーダーを搭載した軸が振動や過負荷アラームを示すのはなぜですか？最も一般的な原因は、光学エンコーディングディスクの汚染です — 時間の経過とともに、クーラントミストや油蒸気の薄い均一な膜がディスク表面に堆積し、光学ビームを散乱させて信号品質を低下させます。サーボアンプは、破損したフィードバック信号で位置ループを確実にクローズできないため、軸の振動、追従誤差、そして最終的には過負荷または検出器アラームが発生します。マイクロファイバークロスにイソプロピルアルコールを付けてディスクを清掃すると、エンコーダーが回復することがあります。汚染がディスクをエッチングした場合、または内部コンデンサやベアリングも故障した場合は、交換または専門的な修理が必要です。

Q3: OSE104はMDS-C1シリーズアンプと互換性がありますか、それとも古いMDS-AおよびMDS-Bのみですか？

はい — OSE104は、MDS-C1-Vシリーズのエンコーダー互換性テーブルにサポートされているモーター端エンコーダーとして記載されています。MDS-A-SVJ、MDS-B-SVJ2、およびMDS-B-Vシリーズの互換性リストにも記載されています。シリアルプロトコルとエンコーダーデバイスIDはMDS世代間で一貫しており、OSE104は古いシステムと新しい三菱MDSドライブシステムの両方で変更なしに動作できます。Q4: OSE104、OSE104S、OSE104S1、およびOSE104S2の違いは何ですか？S、S1、およびS2のサフィックスは、異なる

機械的取り付け構成

を示します — 特にエンコーダー本体の取り付け穴パターンのバリエーションです。これら4つのバリアントすべてが同じ内部回路基板、同じ20ビット光学ディスク、同じシリアルプロトコルを使用し、ドライブシステムに同じ100,000 ppr報告解像度を提供します。機能的には同一です。サービス中のモーターの物理的なエンコーダーポケットに一致する取り付けジオメトリを持つバリアントを選択してください。

Q5: OSE104エンコーダーは、完全に交換するのではなく修理できますか？

はい — OSE104は、よく確立された修理可能なエンコーダーです。認定サービス施設は、内部コンデンサ (最も一般的なコンポーネント故障)、ベアリング、および完全な光学ディスクアセンブリを交換します。汚染は、コンポーネント全体を交換せずに清掃で対処できることがよくあります。専門的な修理の利点は、交換よりもコスト — 特に新品のOSE104の在庫が高価でリードタイムが変動する場合です。このタイプのエンコーダーを搭載した複数の機械を管理する施設にとって、実用的なアプローチは、故障が発生したときに生産を即座に再開できるように、テスト済みの交換ユニットを棚に保管し、長期的な補充戦略として故障したユニットを修理に出すことです。
