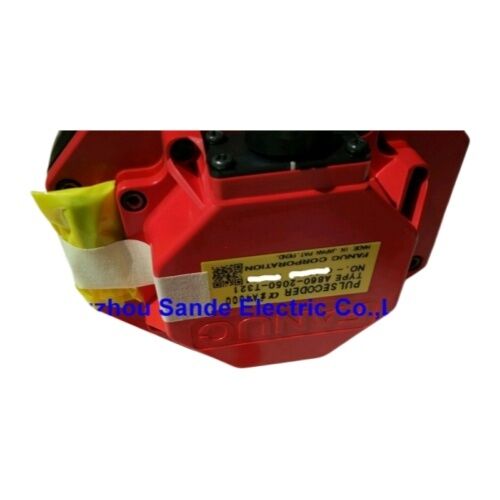

FANUCパルスコーダ A860-2050-T321 A8602050T321 A860-2050-T321

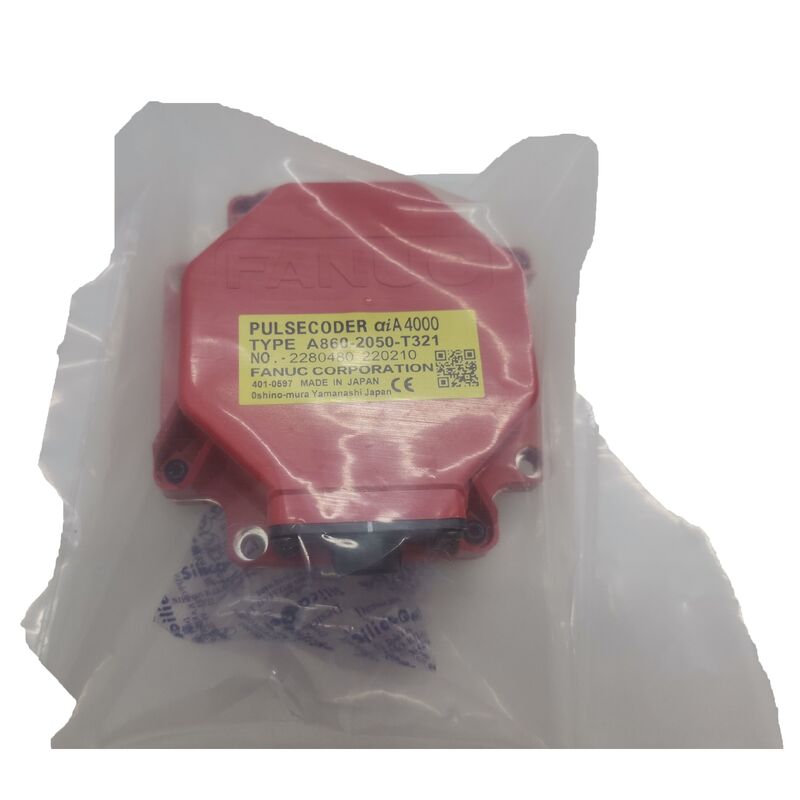

FANUC A860-2050-T321 パルスコーダー — aiA4000 絶対値エンコーダー (Alpha iシリーズ ACサーボモーター用)

CNC工作機械が実行するすべての位置決めコマンドは、制御装置がモーターシャフトの正確な位置を把握することから始まります。

FANUC A860-2050-T321は、FANUCのAlpha iシリーズサーボモーターにその情報を提供する絶対値パルスコーダーです。これは、高分解能、IP67定格の絶対値エンコーダーであり、20年以上にわたり精密加工機械、ターニングセンター、産業用ロボットを駆動してきた中〜大型フレームのAlpha iモーターファミリー向けに製造されています。絶対値フィードバック — ホーミング不要

「絶対値」という名称は、このエンコーダーをインクリメンタルタイプのものと区別するものであり、生産環境では重要です。

A860-2050-T321は、モーターシャフトのすべての角度位置に対して一意のコードを出力します。機械のシャットダウン（計画的か否かを問わず）後に電源が復旧すると、FANUCサーボアンプはエンコーダーを読み取り、即座に軸の位置を把握します。

軸の移動は不要。リファレンス復帰サイクルも不要。待機時間も不要。

ホーミングシーケンスが再起動ごとに数分を追加する可能性のある自動化セルや多軸加工機械では、これは生産的な稼働時間に直接つながります。

予期せぬ電源断の後でも重要です。機械は停止した位置を把握しているため、インクリメンタルフィードバックシステムよりも中断された操作の制御された再開が容易になります。

技術仕様

パラメータ

aiA4000は、エンコーダーの世代とフィードバックプロトコルの両方を識別します。「ai」プレフィックスは、これが

Alpha iシリーズであることを確認します。これはFANUCの第2世代ACサーボモータープラットフォームであり、オリジナルのAlphaシリーズの後継として、分解能の向上、FSSB（FANUCシリアルサーボバス）通信、および範囲全体での環境密閉性の強化を導入しました。A4000

という名称のコンポーネントは、FANUCのaiA分解能ファミリー内でのエンコーダーの位置を示します。この20ビット絶対値エンコーダーは、各シャフト角度で高密度の位置データストリームをサーボアンプに提供し、現代の高速コンタリングおよび精密位置決めで要求されるタイトな制御ループを可能にします。IP67保護 — 工作機械環境向けに構築密閉されたIP67ハウジングはオプションの追加機能ではなく、生産機械工具のサーボモーター内部に配置されるエンコーダーの基本要件です。IP67は、完全な防塵と最大1メートルの水没に耐える能力を意味します。実際の加工においては、これは以下をカバーします：

高圧スピンドル内冷却およびフロート冷却システムからのクーラントスプレー

長時間の切削中に機械内部に浸透する切削油ミスト

• 作業間またはシフト終了時の洗浄
• 温度サイクルによる結露（空調完備の工場内）
• 適切なシーリングがない場合、これらの条件下では光学エンコーダー素子が時間とともに劣化し、断続的な位置エラー、FANUCサーボアラーム、最終的なエンコーダー故障につながります。IP67構造は、定格の低いエンコーダーが早期に故障する場所で、サービス寿命を延ばします。
• 互換性のあるAlpha iモーター範囲

A860-2050-T321は、

FANUC Alpha i -Bシリーズ

サーボモーターの工場出荷時搭載エンコーダーです。これはAlpha iファミリーの中〜大型フレームモデルです。FANUCのモータードキュメントおよび専門エンコーダーサプライヤーによると、これはコンパクトなαiS4/3000-Bから高トルクのαi50バリアントまで、幅広いモーターサイズをカバーします。これには以下が含まれます：Q2: A860-2050-T321の分解能はどのくらいですか？-Bシリーズ

構成モーター部品番号の-Bという指定は、これらのモーターが以前の非IP67エンコーダーバリアントではなく、aiA4000 IP67定格エンコーダーを使用していることを示します。特定のモーターモデルに正しいパルスコーダーであることを確認するために、注文前に必ずモーターのサフィックスを確認してください。このエンコーダーが現在稼働している場所

A860-2050-T321パルスコーダーを備えたFANUC Alpha iサーボモーターは、2000年代半ばから現在にかけて、非常に幅広いCNC機器に搭載されています：

CNC加工機械

— Mazak, Makino, Okuma, DMG Mori, Doosanなどの主要メーカーの横型および立型加工機械の主要なX、Y、Z、およびB/C軸ドライブ。FANUC 16i、18i、30i、および31i制御装置を使用。

CNCターニングおよびミルターンセンター — 多軸旋盤およびミルターンプラットフォームの軸サーボドライブおよびサブスピンドルシステム。

FANUC産業用ロボット — 大型Alpha iモーターフレームが、高ペイロードのリストおよびエルボージョイントで使用されるMおよびRシリーズロボットのジョイントドライブ軸。

専用生産ライン — FANUC Alpha iモーターが駆動軸を提供する、サーボ駆動のトランスファーシステム、パレットチェンジャー、および自動化セル。

修理可能性に関する注意エンコーダー修理市場は大きな混乱を生むため、これは直接言及する価値があります。FANUCのaiA4000パルスコーダーは密閉アセンブリとして製造されており、内部の光学ディスクとカップリングは従来の意味でのフィールドサービスはできません。一部のサプライヤーは修理能力を主張していますが、FANUC CNCテストリグを備えた専門エンコーダーサービスは、これらのユニットの実際の修理はまれであると一貫して指摘しています。故障診断と交換が現実的なサービスオプションです。

エンコーダー故障に対処する保守チームにとって、現実的な選択肢は、検証済みの機能ユニット（新品またはテスト済みの中古品）と交換するか、交換を決定する前に現実的なサーボドライブ条件下でエンコーダーをテストできる専門のFANUCモーター修理施設に依頼することです。

FAQ

Q1: どのFANUCサーボモーターがA860-2050-T321パルスコーダーを使用していますか？

このエンコーダーは、

FANUC Alpha i -Bシリーズ

ACサーボモーターに搭載されており、αiS4/3000-Bからαi8、αi12、αi22、αi30、αi40、およびαi50 -Bバリアントまでのモデルをカバーしています。モーター部品番号の末尾が-Bサフィックスであることを確認してください。この指定は、IP67 aiA4000エンコーダーバリアントを特に示しています。Q2: A860-2050-T321の分解能はどのくらいですか？A860-2050-T321は、

20ビット絶対位置

アーキテクチャを使用しており、FANUCの高速シリアル通信リンクを介してFANUCサーボアンプに高分解能のシャフト角度データを提供します。この分解能は、現代のCNC加工およびロボットアプリケーションで要求される精密な位置決めおよびコンタリング公差をサポートします。Q3: このエンコーダーと互換性のあるFANUC CNC制御装置は何ですか？A860-2050-T321は、2000年代半ばから現在にかけて製造された工作機械およびロボットで主流のFANUCプラットフォームである、

0i、16i/18i/21i、および30i/31i/32i

ファミリーのCNC制御装置とペアになったFANUCサーボアンプ（αiシリーズSVMモジュール）と連携します。Q4: サーボモーターエンコーダーにとってIP67保護が重要なのはなぜですか？CNC工作機械のサーボモーターエンコーダーは、クーラントスプレー、切削油ミスト、および洗浄サイクルに継続的にさらされています。適切なシーリングがないと、湿気や汚染が時間とともに光学センサーコンポーネントを劣化させ、位置エラーや最終的なエンコーダー故障につながります。IP67（完全な防塵と1メートルまでの水没）は、エンコーダーが生産加工環境でサービス寿命全体にわたって信頼性の高い動作を維持することを保証します。

Q5: A860-2050-T321は故障した場合、修理できますか？

実際の修理はほとんど実用的ではありません。FANUCはaiA4000を密閉ユニットとして製造しており、内部の光学アセンブリはフィールド分解用に設計されていません。専門のFANUCエンコーダーサービスは、専用のテストリグを使用して故障診断を実行できますが、ほとんどの故障ケースでは、検証済みの機能ユニットと交換することが正しい手順です。交換する前に、故障がケーブルやアンプではなくエンコーダーにあることを確認してください。既知の正常なモーターでのテストが決定的な診断ステップです。
